DisplayPort端口介绍以及DP转HDMI是否有声音输出音频实验
作者:einnob
发表于:2009-5-12 17:30:19
1.什么是Display Port?
DisplayPort 是Video Electronics Standards Association(VESA)推动的数位式视讯接口标准,DisplayPort接口将会是未来显示设备的主要接口标准,将完全取代现今的DVI与VGA,甚至HDMI。
相对于HDMI接口来说,DisplayPort有着更多的优势和更大的传输带宽,并且从可扩展性和外围设备兼容方面要远远强于HDMI接口;成本方面,DisplayPort不仅可以直接驱动面板,节省大量的电路费用和空间,并且该标准完全开放,并不需要支付如HDMI接口所涉及到的版权费用。
2.性能介绍
·可扩展的VESA标准,不需要执行许可证
·统一的外部面板和深入工艺
·可测量性,减少线路, 省电,省EMI
·像USB一样大小的转接头传递2倍的性能.
·使用转接头,可多方位支持HDMI,DVI和VGA.
·两种接头的最长外接距离可达15米
·支持HDCP1.3防盗版协议.
3.各种显示端口与对应的连接线
pcidv.com/video output connector
DisplayPort 转接头
DisplayPort to DVI 转接头部件号:F388M
DisplayPort to HDMI转接头部件号:TK041
DisplayPort to DisplayPort 部件号:RN698
DisplayPort to VGA 部件号:RN699

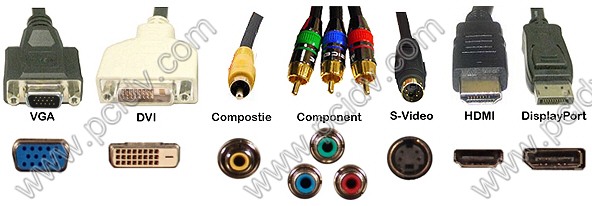

各种显示标准比较列表:

VGA
DVI
Composite
Component
S-Video
HDMI
DisplayPort
信号类型
模拟
数字
模拟
模拟
模拟
数字
数字
声音
No
No
No
No
No
Yes
Yes
可连接设备
显示器
投影仪
显示器
投影仪
家庭剧院
显示器
投影仪
家庭剧院
显示器
家庭剧院
显示器
投影仪
家庭剧院
显示器
投影仪
家庭剧院
显示器
投影仪
4.Dell哪些设备或机器带DisplayPort端口?
设备
Display Port
E6400
E6500
E5400
X
E5500
X
E4300
X
E4200
X
ATI3470
Optipelx 760/960 Intel GMA 4500
5.实验:Display Port端口是如何工作的?
实验准备:
线:DisplayPort连接线(两头都可接入到DisplayPort口)
http://img.sg.dell.com/fileup/at.asp?fn=200951217254947012.jpg
DisplayPort 转HDMI 转接头
http://img.sg.dell.com/fileup/at.asp?fn=20095121726131263.jpg
HDMI数据线 注意,该线需去电子市场购买。Dell没有提供。
http://img.sg.dell.com/fileup/at.asp?fn=200951217261085574.jpg
笔记本:E6400/E6500
显示器:Display Port端口的显示器(2408WFP)+Dell Soundbar显示器外挂音箱
注意:目前Dell大陆销售的带DisplayPort的端口的显示器( 2408WFP, 2709WFP, 3008WFP)暂不支持DisplayPort线直接的音频输出。如果通过DisplayPort 转HDMI 转接头+HDMI数据线音频输出,需显示器外挂音箱。
1.DisplayPort连接线实现双显
将DisplayPort连接线连接E6400/E6500的Displayport口和2408WFA显示器的Displayport口。首先确定驱动正常安装。将显示器切换为DisplayPort输出模式。
使用显示器“输入信号源选择”按钮选择输出模式为“DisplayPort”。
http://img.sg.dell.com/fileup/at.asp?fn=200951217261938668.jpg http://img.sg.dell.com/fileup/at.asp?fn=200951217262719409.jpg
Fn+F8切换即可双屏显示。目前Dell大陆销售的带DisplayPort的端口的显示器暂不支持DisplayPort口直接的音频输出。
2.DisplayPortHDMI转接头+HDMI数据线实现双显
将DisplayPort转HDMI转接头,连接好HDMI数据线,分别连E6400/E6500的Displayport口和2408显示器的HDMI口。将显示器切换为HDMI输出模式。
使用显示器“输入信号源选择”按钮选择输出模式为“HDMI”。


Fn+F8切换即可双屏显示。
3DisplayPortHDMI转接头+HDMI数据线实现双显加音频输出:首先确认声卡驱动和显卡驱动正常安装。
A.XPIntel显卡驱动 DisplayPortHDMI的音频输出。
Intel显卡驱动自带HDMI补丁,它自动将HDMI设备虚拟为一个音频设备。当插入Display转HDMI转接线到笔记本,系统自动识别为HDMI音频输出,并实现显示器外挂音箱的音频输出。
如果不能正常输出,请手动点击任务栏声音图标,选项,属性,在混音器中,确认选择为HDMI Device。
pcidv.com/audio attribute

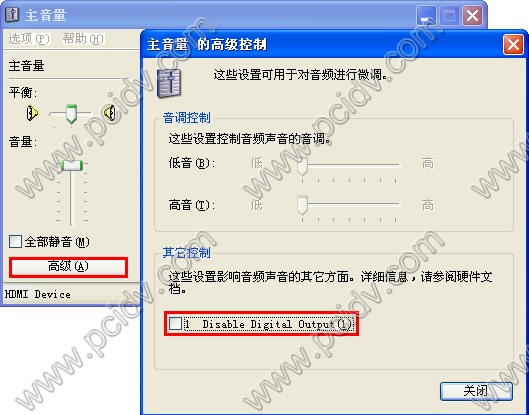

如果选择为HDMI Device仍然不能通过外挂音箱发声,请确认不要勾选Disable Digital Output.
pcidv.com/sound adjust
B. XPNvidia显卡的DisplayPortHDMI的音频输出。
HDMI连接线连接正常后,音乐文件自动识别并输出到显示器外挂音箱。
如不能输出,请确认:
1)声卡驱动是否正常安装
2)显卡驱动是否正常安装

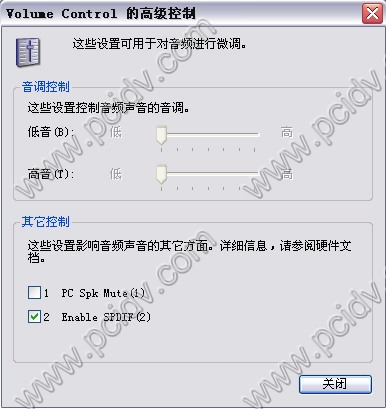

3)确认“声音”属性中高级控制中“启用SPDIF”。
pcidv.com/audio volume control
C.VistaDisplayPortHDMI的音频输出。

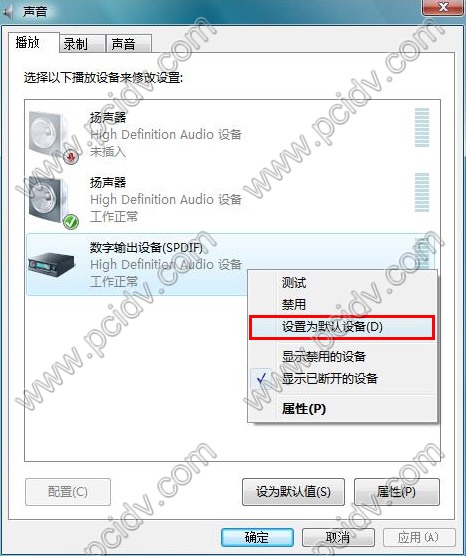

右键点击声音图标,选择“播放设备”。找到“数字输出设备SPDIF”,右键选择“设置为默认设备”。即可。
pcidv.com/vista audio ctrl panel

主流DP转VGA/DVI/HDMI芯片方案介绍:

1.前世今生:DVI,HDMI,DP的由来
1999年推出的数字视频接口(DVI)为我们今天所见的高速接口奠定了基础。DVI的用处是从PC传输视频信息至显示器。HDMI源于DVI,但增加了音频和强制性内容保护。该接口专为消费市场设计,一推出就获得成功,受到消费市场的热烈欢迎。2006年5月,DisplayPort标准的1.0版推出,标志着行业中的一个转折点。DisplayPort与其他标准最大的不同,就是该标准无需版权费。它是一个完全公开的标准,任何人都可以随意使用,并根据自己的需求对其进行修改。

2.谁主沉浮:DP与HDMI的设计之分

电磁干扰 EMI是任何电子系统都要考虑的重点。HDMI与DisplayPort都使用低电压信号来减少电磁干扰,但仅有这一点是不够的。HDMI还使用TDMS信号来减少电磁干扰。因为TMDS能够减少跃变数量,所以有助于减少电磁干扰。但仍然存在一个问题,在固定时钟频率上所有跃变还是会发生,从电磁干扰图中可以很容易看到在这个频率谐波上的能量毛刺。因此,HDMI不得不大量依靠屏蔽来减少总的电磁干扰并满足EMI标准。

DisplayPort在设计之初就考虑到了如何减少电磁干扰。该标准使用两种技巧来达到此目的。首先,利用数据扰频。它与TMDS相似,能够帮助减少跃变数量和周期;其次就是扩频时钟(SSC),在固定范围内调节链路时钟,从而将电磁干扰分散在较大范围。这样,DisplayPort可以比HDMI更容易满足电磁干扰标准,并且可以使用更便宜的较细线缆

3.重点来了:转换器设计原理

互联互通 既然都源于DVI,且本质上有相同的通信架构和电气特性,所以HDMI与DVI和DVI-D可以互相兼容。这样在连接这两个标准时所需要的线缆在技术要求上就比较简单。

因为想达到互联互通,DisplayPort研发出了一种称为DP++的延伸器。为了DisplayPort与HDMI共同合作,业内人士定义了协议和链路层兼容模式,这样只需使用一个相对较简单的电平位移器类的装置就可以在DisplayPort和HDMI的低电压之间进行调整。使用该方式可以制造出比较便宜的转换器。该方法的缺点在于:并非所有的DisplayPort设备都支持DP++,这可能会给普通的终端用户带来困扰,因为他们所购买的DisplayPort至HDMI转换器无法正常工作。

4.怎么买?选什么?DP转hdmi芯片方案,hdmi转DP芯片方案

主流DP转换芯片设计公司有:ST,谱瑞,恩智浦NXP飞利浦子公司要被高通收购,analogic硅谷数模,EP。
