   首页 >> 多屏显示卡|远程控制 >> Usb外置苹果分屏显示
MST Hub多屏输出DP分屏器SST三屏宝四屏宝苹果Displayport一分二/三/四
MST Hub多屏输出DP分屏器SST三屏宝四屏宝苹果Displayport一分二/三/四
产品单价:
产品尺寸(CM):
BIOS: DP HUB连接专业显卡多屏拼接电视墙
Driver驱动链接: MST HUB DP分屏器多屏宝使用说明*
datasheet规格: 新品DP-H142支持高清DP V1.2A MST+SST分屏器说明
procedure dwg: DP-H12,DP-H14分割器产品说明及应用海报
浏览量:   30362
   更多图片
   简要描述
外置DP分配器拼接盒IDT多屏宝DP分割器ChipcomUG451 VMM1400
   详细描述

三口四口DP Hub外置多屏输出分屏器DP分割器Displayport一分三,一分四

DPhub-3S 三口DP扩屏器DP一进三出硬件特性简易说明:

1.DPhub-3S 三口DP输入3路DP输出分割器支持3屏拼接;

2.接口通用简单易连:DP输入连接笔记本或显卡,DP输出可通过转换线输出到液晶电视,显示器。(须咨询)

3.无操作系统限制,兼容PC Windows与苹果系统,兼容PC,笔记本Mini DP与apple Thunderbolt雷电接口

4.DP splitter分屏器功能:一路DP输入(DP1.1,兼容DP1.2),三路DP高清输出;单屏分辨率可到1280*1024,可三屏克隆显示完全相同内容画面。

5.DP HUB expander扩屏拉伸功能:一路DP输入(DP1.1,兼容DP1.2),四路HDMI高清输出总分辨率可达3840*768,四屏拼接显示一个完整大桌面,每屏显示一个画面的四分之一内容。

6.DP hub 级联:通过多路DP输出显卡,可以实现3*1, 3*2, 3*3,6*1, 6*2,6*3,6*4,9*1,9*2 等多屏拼接大屏显示电视墙模式。

DP-H14(ChipcomUG451)四口DP扩屏器DP一进四出IDT VMM1400,VMM1402产品硬件特性简易说明

1.纯硬件DP输入四路hdmi输出支持拼接,无需加载驱动;

2.接口通用简单易连:DP输入连接笔记本或显卡方便,HDMI输出接口,连接液晶电视显示器视频接口方便。

3.无操作系统限制,兼容PC Windows与苹果系统,兼容PC,笔记本Mini DP与apple Thunderbolt雷电接口

4.DP splitter分屏器功能:一路DP输入(DP1.1,兼容DP1.2),四路HDMI高清输出;单屏分辨率可到1280*1024,可四屏克隆显示完全相同内容画面。

5.DP HUB expander扩屏拉伸功能:一路DP输入(DP1.1,兼容DP1.2),四路HDMI高清输出总分辨率可达3840*768,四屏拼接显示一个完整大桌面,每屏显示一个画面的四分之一内容。

6.DP hub 级联:通过多路DP输出显卡,可以实现4*1, 4*2, 4*3, 4*4,8*2,8*3等多屏拼接大屏显示电视墙模式。

MST hub DP to hdmi splitter产品特性 Specification
Model 型号
DP-HUB3S
DP-HUB-4S
Description 描述
DP to DP
DP to DP
DP to HDMI
DP to HDMI
Connectors (Input)
输入接口
DP female x 1
DP female x 1
DP female x 1
DP female x 1
Connectors (Output)
输出接口
DP female x 3
DP female x 4
HDMI Type-A female x 2
HDMI Type-A female x 4
Port Selection
3
4
2
4
Max Resolution 解析度
3840 x 1024
4092 x 768
3840 x 1200
4092 x 768
Power Adapter 电源
5V 2A
5V 2A
5V 1A
5V 2A
Housing 母座
Metal
Metal
Metal
Metal
Transmission Distance
传输距离
3m for full bandwidth
3m for full bandwidth
3m for full bandwidth
3m for full bandwidth
Operating Temperature
操作温度
0~40℃
0~40℃
0~40℃
0~40℃

Storage Temperature
存储温度
-20~60℃
-20~60℃
-20~60℃
-20~60℃
Humidity 湿度
0~90% RH
Non-Condensing
0~90% RH
Non-Condensing
0~90% RH
Non-Condensing
0~90% RH
Non-Condensing
Dimension(mm) 尺寸
145 x 65.2 x 25
77 x 64 x 25
145 x 65.2 x 25























Note:

*If your device can’t play the video, please check these points listing below for your reference:
如果设备输出之影像异常或着是无法显示请确认以下:

The first connector to the DHS/ DDS series products have to support the resolution 1920 * 1080P.
设备的第一个端口必须接上支持分辨率1080p (1920 x 1200) 之显示器。

Because OS of Windows itself have the max limited of the resolution, it will be problem to show all the view as you use 4x4 or more receiver.
由于Windows显示分辨率限制之故,于使用4 x 4电视墙时可能无法全屏显示

As the system is set up ready, and you add new receivers on, please re-open all the power to do the handshake again.
接上讯号来源设备后可能因为显示器沟通问题导致画面异常,请重新启动来源设备

HDMI has its own resolution limited. If you can’t find the resolution for all the receiver, you might use VGA or DVI to get more resolution to work first.
由于HDMI支持分辨率之限制,可能造成数台显示器无法取得共通之分辨率,可将输出转换为VGA或DVI接口来解决此限制

If you still can’t find higher resolution to support your receiver, we suggest you adjust the lower resolution for all first, and higher to the max.
请先使用较低的分辨率来进行设定,待各显示器运作正常后再逐一向上调整,并优先使用列表中推荐之分辨率做设定

If you contact dp  connector to dvi/hdmi/vga monitor, you must use the active dp to dvi/hdmi/vga dongle
如果连接DP接口到HDMI/DVI/VGA的显示器上,必须使用主动式DP转VGA/DVI/HDMI的转接器。

How to work?单屏时代就要过去,多屏时代就要来临,听听效率控们是怎样说的?

多屏幕相对于单显示器的优势

工作效率优点 提高百分比 可用性优点 提高百分比
错误更少 33% 任务跟踪更容易 45%
编辑速度更快 16% 执行速度更快 32%
任务存取速度更快 6% 舒适度更高 24%

pcidv.com/液晶电视双屏支架LCD显示器双屏底座可拼接[使用注意:]
1、3屏拼接需要三个DVI口同时接入,分辨率3840*1024,如只需要双屏显示,可以接其中任意2个DVI口,点数2560*1024。
2、支持热插拔

1、工作狂人:我需要开N个浏览器窗口查阅资料IE,同时定制工作报表excel+会议报告PPT+不时的盯下股票,可是“我只有1个笔记本1个显示屏”
2、游戏高手:竞技游戏中,如果可以拓宽视野的话,一定可以取得更好的成绩。
3、娱乐达人:我爱玩网游,爱微博,LP爱看韩剧,这下都可以解决了。
4、系统集成商:大屏显示成本太高,没有核心技术,项目拿不下来……,这些都成了过去式,多屏拼接变得异常简单,民用市场应用大幅增长了。
      在大家习惯于图形操作环境与多任务作业模式后,一定有不少人觉得显示器不太够用,又要看网页又要处理别的事,挤在小小的桌面上不怎么好用。换了大尺寸的显示器后,也只有刚开始时会觉得面积变大,使用一阵子后还是会觉得窗口间不好切换,例如播放影片时,想要有另一个画面可以查询数据或是与朋友分享心得。若有这种感受,其实用多重显示器更好用,例如二台或三台显示器,尤其是某些特定领域的工作,多台显示器更能提升工作效能。想要使用多重显示器时,桌面计算机可能比较简单,使用有二个或更多输出的显示适配器就可以了,但是笔电就比较麻烦,外接一台是比较常见的模式,但是使用上不是很方便。

    除了显示适配器本身的输出外,我们还有产品是使用USB接口来加装额外的显示器,使用USB也很方便,但是USB总线本身带宽并不够用,无法传递大量的未压缩数据,亦无法支持如HDCP等功能,更重要是会耗用大量的处理器运算能力。自动Displayport简称DP接口面世后,此类应用变得简单了

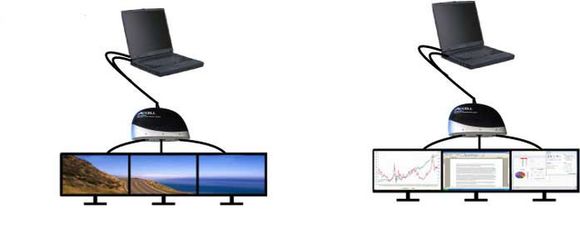

pcidv.com/dp hub demo

pcidv.com/4K*3K超高清4096*3072大屏拼接16屏电视墙

MST Hub多屏输出DP分屏器外置分割器GXM苹果雷电DP一分二DVI/一分三DVI/一分四屏不同画面



pcidv.com/四行四列液晶大屏LCD大屏拼接4x4方案

pcidv.com/9屏输出电视墙

MST全称为Multi-Stream Transport,它将数据信号分隔然后发送到指定的显示器中,DPHUB3DVI由于采用DisplayPort 互连技术,成为了各种家庭和办公室应用的理想选择,如财务、游戏、图形设计、工业设计和家庭娱乐。DP分屏宝可配置运行于集线器或菊花链模式,提供了更大的灵活性。在集线器模式下,同时支持三个 DisplayPort 输出,可在多达三个显示器上显示。在菊花链模式下,级联支持下游器件的连接(比如,另一个 dp分屏宝),以形成兼容目前 DisplayPort 标准的菊花链显示器。为了简单易用,dp分屏宝可自动检测连接的显示器数量,并相应调整分辨率。源设备上没有任何改变,因此支持真正的即插即用操作。

这个功能是利用了DP 1.2标准当中的多流传输技术,通过专用的适配器,将一路Mini DP转接为三路,这样两路Mini-DP就能轻松支持六屏输出。而且转接出来的六路通道并不局限于DP接口,HDMI、DVI、VGA等常见的接口都可以兼容。如此一来,Eyefinity技术的实现难度还有兼容性将大大增强。
      只要插上计算机端的DisplayPort,不需要额外电源,也不需要安装驱动程序,就如同USB Hub一般,就提供三个DisplayPort的端口,以便连接三台显示器,除了第一次使用需要在操作系统中设计多重显示器模式外,可说是即插即用。由于此控制器的省电设计,其功耗仅1.2W,只要利用DisplayPort输出埠提供的电源就可以工作,非常符合省电的需求。对使用者而言,也不需要其它额外安装,轻松就可以使用。

    因为使用一个DisplayPort端口来连接三台显示器,其输出带宽会被共享,因此目前串接三台显示器时,最高分辨率为3840x1024(1280x1024三台),如果三台显示器的分辨率不尽相同,将会以最低的分辨率为主,就是三台显示显示分辨率会相同

DPHUB3DVI产品特性:
1、MST HUB DP分屏器的即插即用配置允许终端用户从 1 个数字输出端口使用多达4 台显示器。在 4 台显示器上,输出可以配置为扩展模式或克隆模式,是游戏、图形设计或电子表格分析等应用的理想选择。
2、无需驱动、无需外接电源(通过DP口供电,作为纯粹的DP适配器使用时)、即插即用、配合相应dp转HDMI/DVI/VGA适配器dongle,可以实现DP/HDMI/DVI/VGA多种输出视频信号。
3、支持级联方式。
4、完全兼容高清,内置了HDCP1.3 内容保护,可播放 Blu-ray 和 DVD 电影;并提供完整的显示性能及信号零延迟。
5、无操作系统限制,有DP接口就可以分屏:支持XP系统,win7,MAC OS。
应用市场:应用包括游戏、家庭娱乐、工业设计、图形设计或电子表格分析等,也特别适合于目前市场上数字标牌的广泛应用。
实际测试数据:我们选用了只有2个DP输出的Quadro NVS295和ATI FireMV2260分别测试,通常情况下,这2片卡最多只能双屏输出,通过MST-HUB可以实现单卡6屏,单口3屏的输出效果

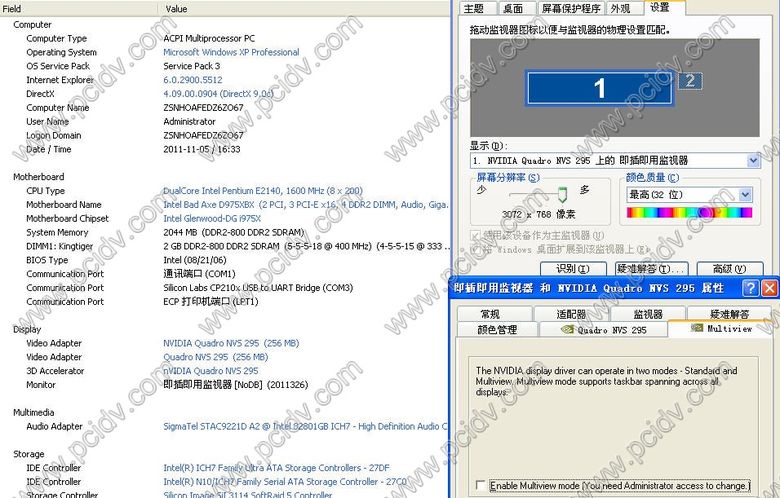

Quadro nvs295 一个DP口连接3台显示器,做3*1拼接,分辨率达到:3072*768:
pcidv.com/NVS295 with MST-HUB strech 3*1 output

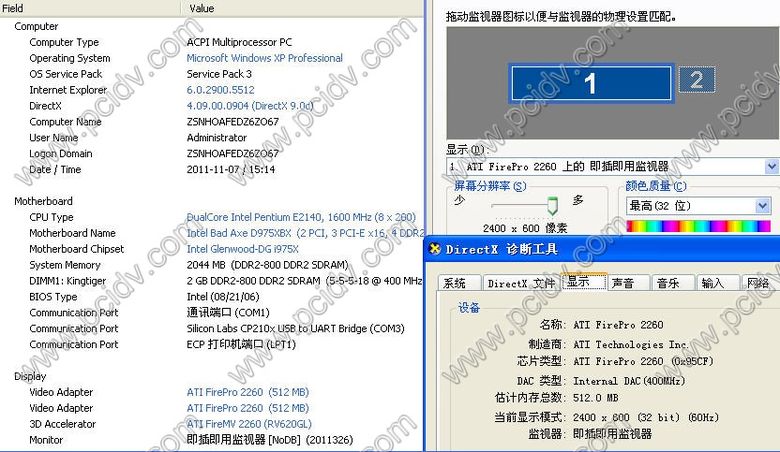

ATI fireMV 2260 一个DP口连接3台显示器,做3*1拼接,分辨率达到:2400*600:
pcidv.com/firepro 2260 with mst-hub stretch desktop 3*1 output
12屏游戏效果演示:



典型应用:
pcidv.com/mst hub for eyefinity issure
MST及MST HUB串联和并联模式

  新的Eyeifnity技术不但简单实用,还增强了专业性新引入MST技术及HUB支持。MST全称为Multi-Stream Transport,它将数据信号分隔然后发送到指定的显示器中。MST技术引入到Eyefnity技术中,可以让显卡提供更加灵活的多屏拼接模式。在Radeon HD 5000时代,只有6DP版产品才能实现6屏拼接。而现在Radeon HD 6000系列通过MST HUB就能实现最多6个屏幕拼接。

  不过需要注意的是,无论那种链接方式都需要特殊的链接设备,即串联视频线或者MST HUB。其中串联视频线需使用DP接口线,不过对于显示器和线材来说要求较高;而MST HUB在显示器接口方面灵活性非常高,MST HUB只需将DP 1.2信号引入,即可输出不同接口的信号源,例如HDMI、DVI、D-Sub或者DP,这样就大大降低了显示器门槛。
pcidv.com/mst hub & dp splitter for multi screen

哪些用户会更需要它?
      · 要求充分显示全景的硬核视频游戏者,这有助于他们沉浸于游戏

  · 需要在一个单宽窗口中完成整个设计布局的CAD 设计工程师

  · 需要显示原理图和布局,同时运行模拟的电路设计工程师

  · 需要同时编码和查看流程图和文件的计算机编程人员

  · 需要查看超宽电子表格的试算表会计师

  · 需要一次编排多个剪辑、实时编辑节目播出表的电影工作室编辑

  · 需要即时编辑和展示多张照片的绘图设计师

  · 需要即时浏览多张照片和选片的摄影师

  · 需要即时跟踪多支股票、债券、顾客信息和电子表格的金融机构

  · 需要同时监测和运行多项应用的政府机构

  · 需要即时显示多个客户,并同时浏览其他后台数据的呼叫中心

  · 用多个文件和电子表格工作,同时还要回复邮件和网上搜索的办公室用户

  · 一边聊天一边看电视或在 Facebook 上聊天的家庭用户
