6DP嵌入式芯片E6760液晶电视拼接墙大屏幕一机多屏显示6屏6VGA多头输出

产品单价：	3784
产品尺寸(CM)：	16.89.51.6
BIOS：	6DP E6760硬件简报及安装设置指导说明***
Driver驱动链接：	AMD E6760 3*2 mode driver FOR Win7
datasheet规格：	E6760六屏6dp产品规格书
procedure dwg：	AMD低功耗嵌入式GPU多屏显示产品规格表
浏览量：	32266

更多图片

简要描述

ER93FA工控显卡HD9060D V9000大屏拼接100-438039

详细描述

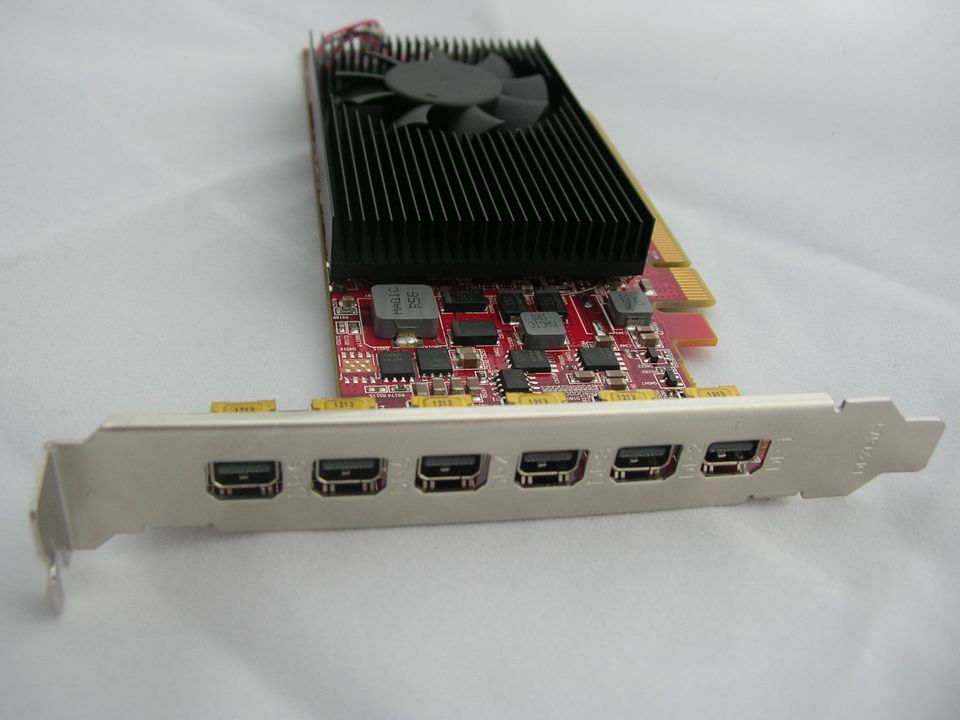

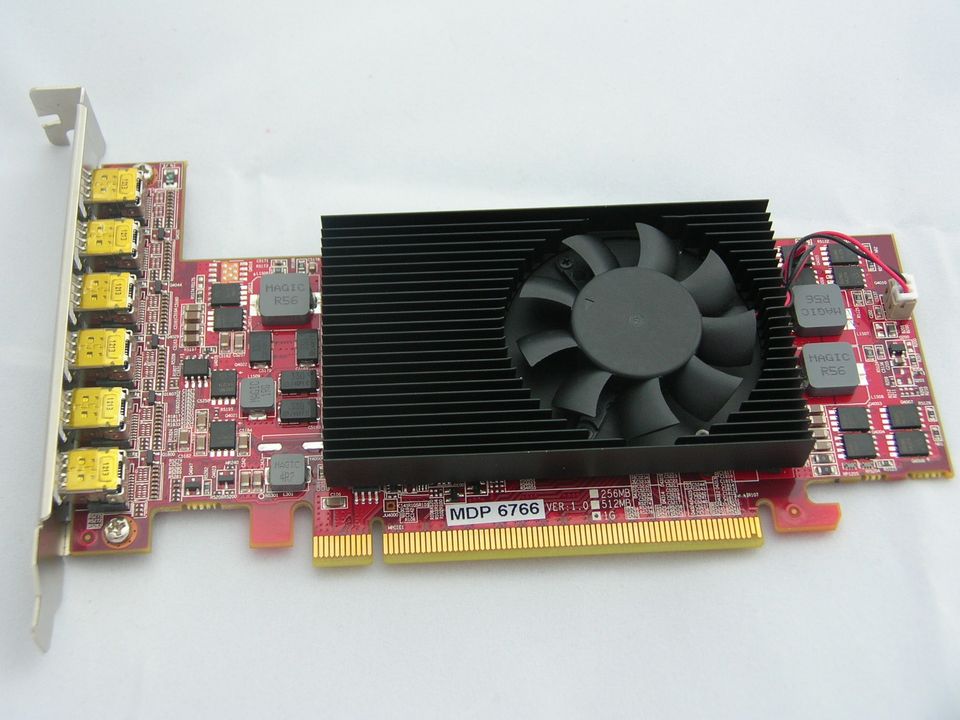

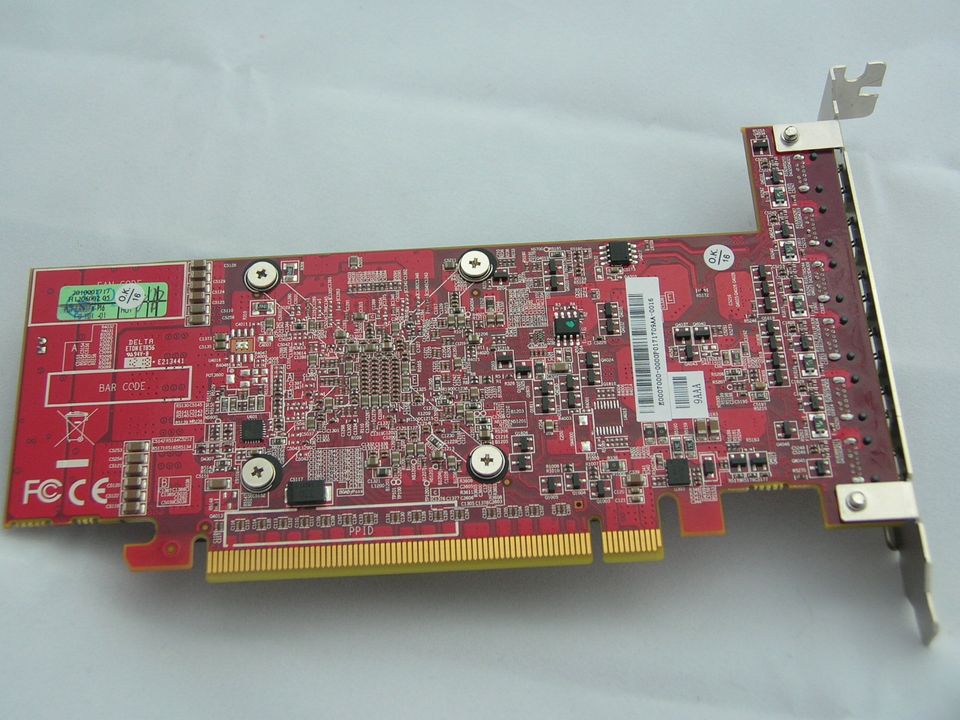

冶天AMD 6DP E6766采用嵌入式E6760芯片，6屏显示6屏显卡AX6760硬件特性(P/N: 100-438039)：单卡6屏，单屏1920*1080P，点对点输出分辨率倍增

1.支持六屏独立扩展模式，点对点输出分屏显示，任意开窗口，窗口全屏漫游，每屏可显示不同窗口画面。

2.支持2*2、3x1、3x2六屏等标准液晶拼接模式，另外支持5x1肖像、1x5风景模式投影拼接方式，多屏输出一个完整的大桌面，每个屏幕显示一个大画面的几分之一窗口，可以3D游戏或视频跨屏显示，直接DVI或VGA/HDMI输出到电视墙。

3.半高显卡可以上2U小机箱，单槽位设计,低功耗41w,适合做伺服器及视频解码服务器等，并支持windows 7，2008 server 系统。

4.拼接大屏支持3D硬件加速，视频解码流畅：1GB DDR5高速大显存，真正DX11支持，480SP流处理器，多路1080P全高清解码。

5.多达6路输出高清HDMI/DVI数字输出，也可VGA直连液晶电视。

型号 Model

冶天? 6DP E6760 AX6760 芯片216-0810025 216-0810112 216-0810119

核心频率 Core / Mem Clock

600Mhz / 800Mhz

介面 Mainboard Bus

PCIe 2.0 x16

流处理器数量 Shaders

480 SP

记忆体 Memory capacity

1GB GDDR5

记忆体位宽 Memory width

128 bit

输出接口 connector

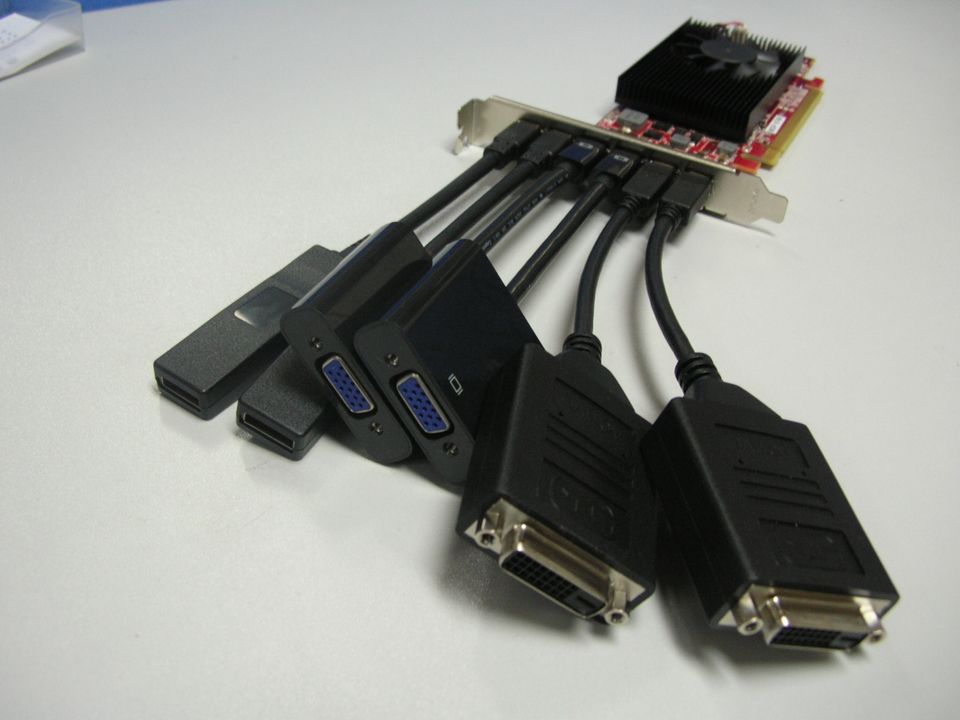

mini dp *6 (可选转换6VGA/6DVI/6HDMI输出)

DP 最高解像度 Max.resolution

@60Hz 3840*2160,4096*2304

OpenGL

4.2

同时支援显示器数量support monitors

6

一机多卡级联 cascade in 1 PC 支持

Eyefinity 宽域技术¹
eyefinity 2.0

视频加速 DirectCompute Support directshow directdraw

最大耗电量 / W

41 W

附加供电接口 add connector

null

建议使用电源 suggest Power

400W

尺寸 size

16.8 * 9.5 * 1.6 (CM)单插槽 2U/4U，半高/全高，全长

OS 支援 system

Windows Vista?，Windows?7 8或Linux?（32位或64位）

系统需求 system require

一根PCIe? x16; 3.0 或兼容 PCIe? x16 插槽
2G系统内存
光碟机作安装驱动程式之用
350W或更大的电源微软?的Windows Vista?，Windows?7或Linux?（32位或64位）

电视墙模式 TV Wall mode

2*2,4*1,1*3,3*1,2*1,1*2

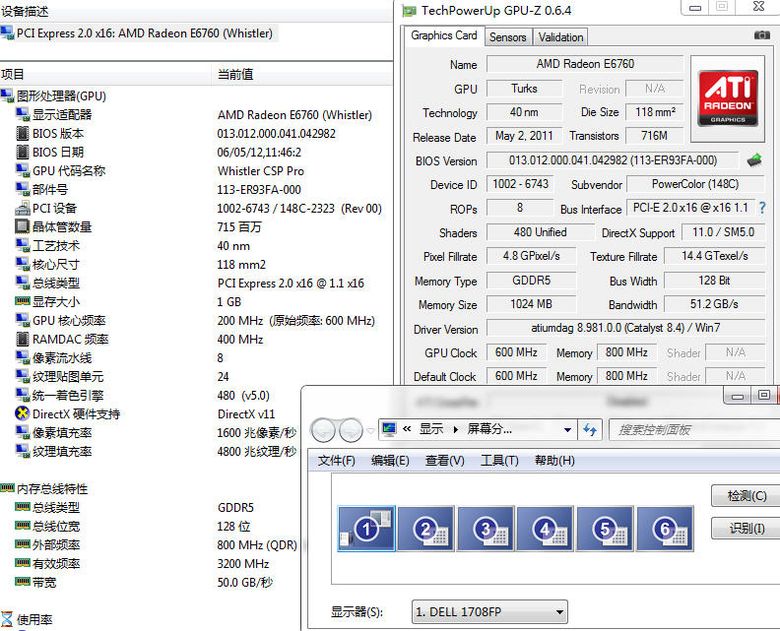

6dp E6760实测参数（HD9060DcustomizedV9000 AX6760）

产品6DP E6766详细检测报告

Low Profile规格2U机箱尺寸半高显卡	100%符合RoHS标准	真正单插槽薄风扇厚度设计
解决PCIE显卡的电流稳压问题，低功耗41W	IPC工业用电脑设计标准	低噪音(30分贝以下)散热片冷却
长寿命和超静音冷却系统 (FDB风扇,保证70,000小时无间断操作	具高解像度讯号强化设计以避免出现信号衰减,提昇输出画质

公司多屏卡产品得到工控行业领导厂商品牌认可（猛击见链接）

多种拼接模式自由组合，可支持6屏以内任意几屏拼接，或几组拼接，或者任意几屏扩展

pcidv.com/amd e6760 pcie 6dp 3*2 eyefinity

公司特别推出主动式DP-DVI/VGA/HDMI转接线，MST HUB DP分割器配合Eyefinity宽域做大屏拼接多屏输出，最多理论上课可支持到24屏～36屏。

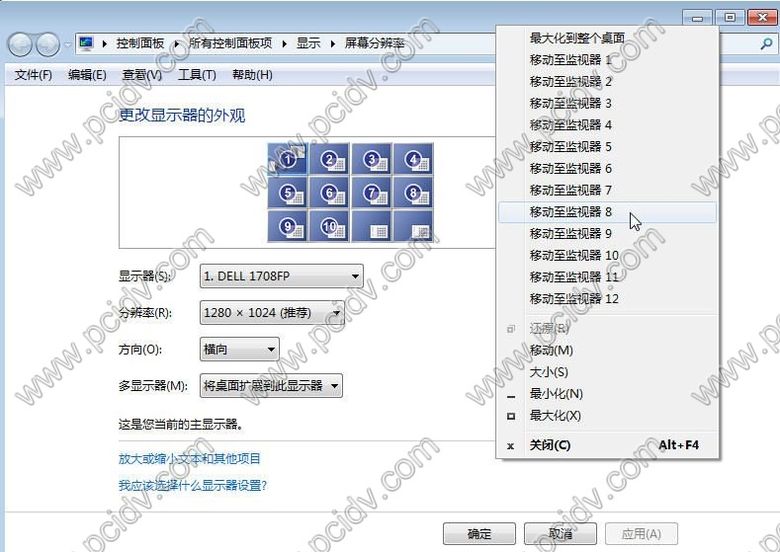

[附加功能]支持多卡级联模式，将不同的最大化窗口程序自动发送到指定显示器上

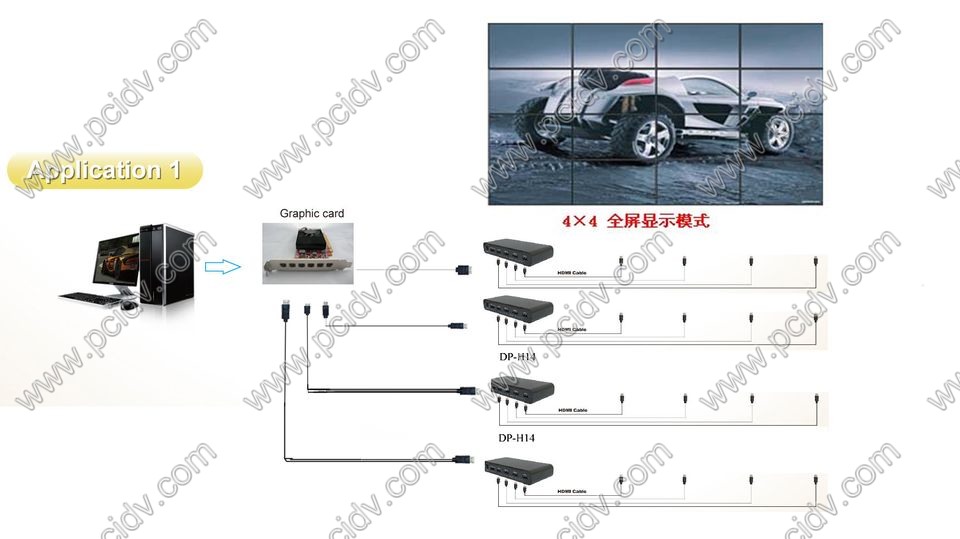

LCD液晶大屏4*4 拼接方案

pcidv.com/四行四列液晶大屏LCD大屏拼接4x4方案

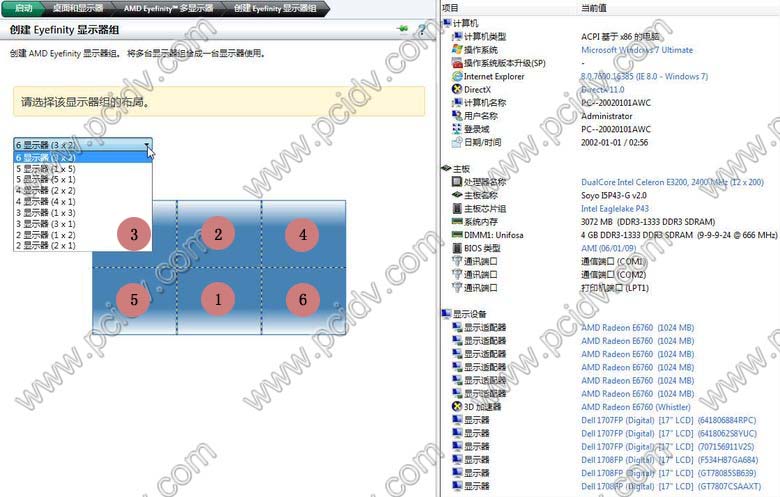

AMD 宽域技术eyefinity三屏显示效果

ATI Eyefinity宽域技术的多屏配置显示效果

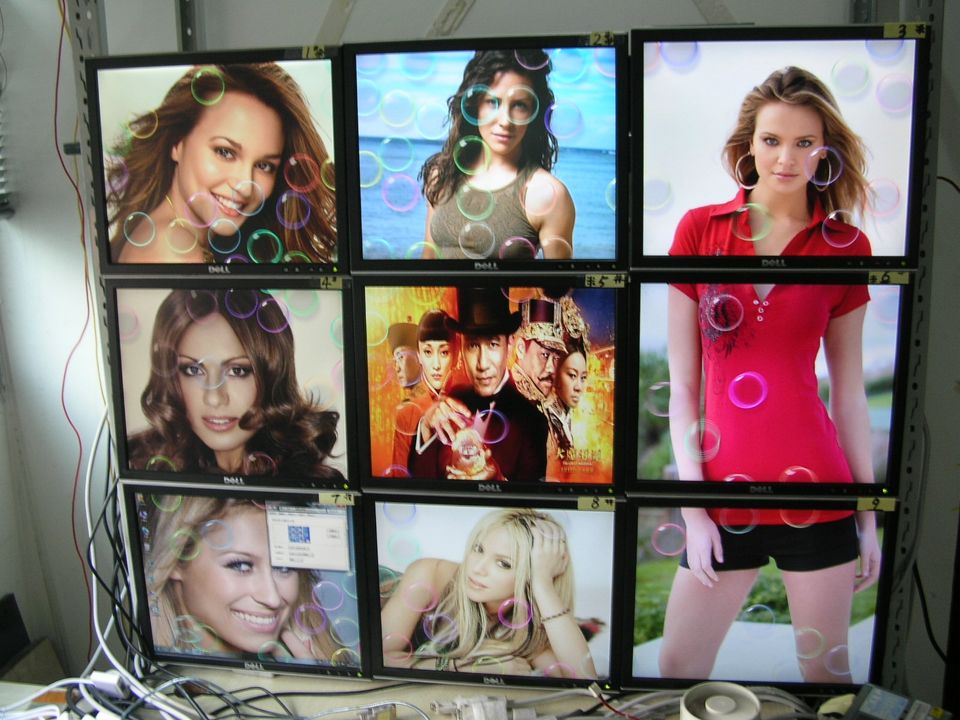

4台液晶屏旋转90度拼接，整合大画面分屏显示：多窗口程序（网页+股票+word+视频播放+PDF+flash等）

pcidv.com/一机多屏拼接分屏显示不同内容网页+视频+图片+文档

一套键盘鼠标控制电脑一机六屏输出多屏拼接显示游戏工作视频

冶天一机多屏炒股票电脑-职业操盘(同花顺/大智慧/通达信钱龙)，基金/外汇/期货/行情软件只需安装一次，自选股票池不需重复添加，交易界面，实时大盘动态指数，分时走势/K线图/深港通多股同列。一套键盘鼠标控制弹窗显示，主屏副屏间一键发送，不需拖动

相关文字

OPN	MODEL	OUTPUT	COOLING
100-CG2266	AMD Embedded Radeon™ E6760 MCM Module	6 x DisplayPort / HDMI® / DVI	N/A
100-K00159	AMD Embedded Radeon™ E6760 MXM Type A Module	5 x DisplayPort / HDMI / DVI	N/A
100-K00156	AMD Embedded Radeon™ E6760 MXM Type A Module	DVI-I + DVI-D + HDMI	Fansink
100-K00157	AMD Embedded Radeon™ E6760 MXM Type A Module	DVI-I + DVI-D + HDMI	Heatsink
100-K00172	AMD Embedded Radeon™ E6760 MXM Type A Module	DVI-I + DVI-D + HDMI	N/A
100-K00170	AMD Embedded Radeon™ E6760 MXM Type A Module	6 x DisplayPort / HDMI / DVI	Fansink
100-K00171	AMD Embedded Radeon™ E6760 MXM Type A Module	6 x DisplayPort / HDMI / DVI	Heatsink
100-438019	AMD Embedded Radeon™ E6760 PCIe Board	2 x DVI and 1x mini DisplayPort	Fansink
100-438042	AMD Embedded Radeon™ E6760 PCIe Board	2 x DVI and 1x mini DisplayPort	Heatsink
100-438060	AMD Embedded Radeon™ E6760 PCIe Board	6 x mini DisplayPort	Fansink
100-438061	AMD Embedded Radeon™ E6760 PCIe Board	6 x mini DisplayPort	Heatsink
100-438037	AMD Embedded Radeon™ E6760 PCIe Board	6 x DisplayPort (with mDP to DP adapters)	Low-Power Heatsink
100-438059	AMD Embedded Radeon™ E6760 PCIe Board	6 x DisplayPort	Low-Power Heatsink
100-438038	AMD Embedded Radeon™ E6760 PCIe Board	6 x DisplayPort (with mDP to DP adapters)	Fansink
100-438039	AMD Embedded Radeon™ E6760 PCIe Board	6 x DisplayPort (with mDP to DP adapters)	Heatsink
100-438020	AMD Embedded Radeon™ E6760 PCIe Board	6 x DVI (with mDP to DVI adapters)	Fansink
100-438023	AMD Embedded Radeon™ E6760 PCIe Board	6 x DVI (with mDP to DVI adapters)	Heatsink
100-438081	AMD Embedded Radeon™ E6760 PCIe Board	4 x DisplayPort	Fansink
100-438084	AMD Embedded Radeon™ E6760 PCIe Board	4 x DisplayPort	Heatsink
100-438104	AMD Embedded Radeon™ E6760 PCIe Board	6 x DVI	Heatsink
100-438136	AMD Embedded Radeon™ E6760 PCIe Board	6 x DVI	Fansink
100-CG2763	AMD Embedded Radeon™ E6465MCM Module	4 x DisplayPort / HDMI / DVI	N/A
100-K00209	AMD Embedded Radeon™ E6465MXM Type A Module	4 x DisplayPort / HDMI / DVI	N/A
100-K00210	AMD Embedded Radeon™ E6465MXM Type A Module	4 x DisplayPort / HDMI / DVI	Heatsink
100-438182	AMD Embedded Radeon™ E6465PCIe Low Profile Board	4 x mini DisplayPort	Heatsink
100-438181	AMD Embedded Radeon™ E6465PCIe Low Profile Board	2 x DisplayPort	Heatsink
100-CG2261	AMD Embedded Radeon™ E6460 MCM Module	4 x DisplayPort / HDMI / DVI	N/A
100-K00169	AMD Embedded Radeon™ E6460 MXM Type A Module	DVI-I + DVI-D + HDMI	N/A
100-K00177	AMD Embedded Radeon™ E6460 MXM Type A Module	DVI-I + DVI-D + HDMI	Fansink
100-K00168	AMD Embedded Radeon™ E6460 MXM Type A Module	DVI-I + DVI-D + HDMI	Heatsink
100-K00174	AMD Embedded Radeon™ E6460 MXM Type A Module	4 x DisplayPort / HDMI / DVI	N/A
100-K00178	AMD Embedded Radeon™ E6460 MXM Type A Module	4 x DisplayPort / HDMI / DVI	Fansink
100-K00173	AMD Embedded Radeon™ E6460 MXM Type A Module	4 x DisplayPort / HDMI / DVI	Heatsink
100-438047	AMD Embedded Radeon™ E6460 PCIe Board	2 x DVI and 1x mini DisplayPort	Heatsink
100-438062	AMD Embedded Radeon™ E6460 PCIe Low Profile Board	4 x mini DisplayPort	Heatsink
100-438048	AMD Embedded Radeon™ E6460 PCIe Low Profile Board	4 x mini DisplayPort (with mDP to DP adapters)	Heatsink
100-438049	AMD Embedded Radeon™ E6460 PCIe Low Profile Board	4 x DVI (with mDP to DVI adapters)	Heatsink
