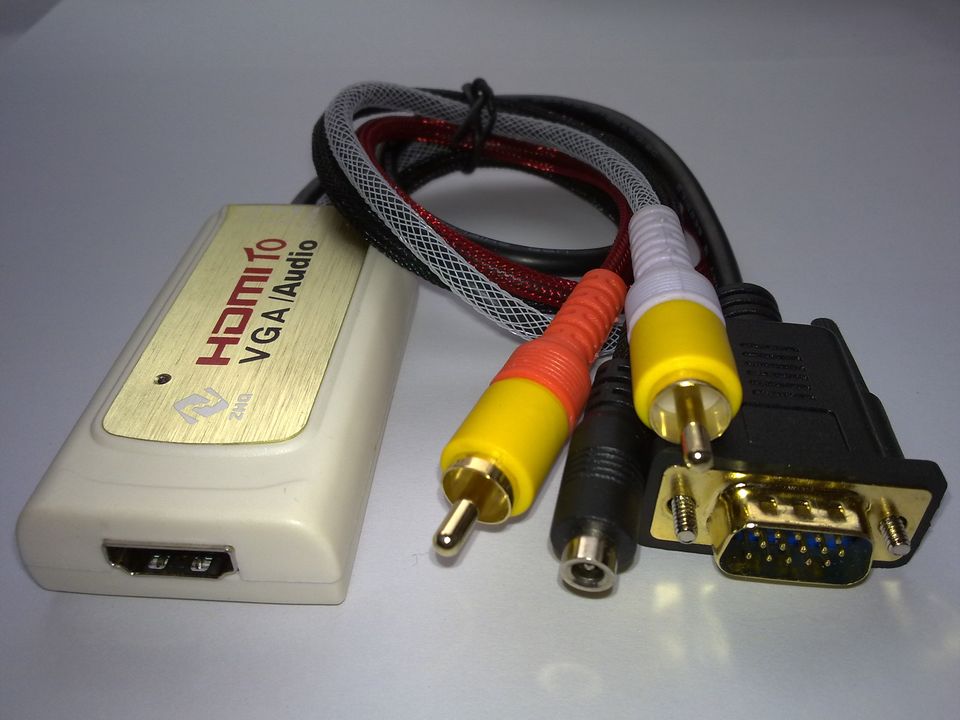

HDMI to Vga/Audio转换线可以使用在电视机顶盒、DVD、手机、超级本、平板电脑等其他的HDTV设备上。它是一种将HDMI数字音视频信号转换成模拟的Vga和音频信号。
Ø 支持480P、720P；
Ø 安装快捷、操作简单；
Ø 音视频输出。

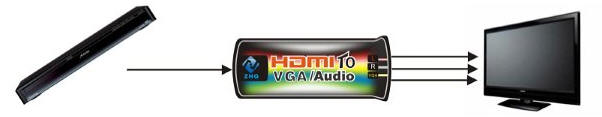

连接示意图：
安装步骤：
1、 安装时请根据连接示意图连接后，将显示设备（如：TV）调到Vga输入状态。
2、 将输入设备（如：DVD、机顶盒等HDTV设备）调至HDMI输出状态，并调整其输出分辨率480P(最高支持720P(1280*720))。
3、如接电脑显卡，VGA显示器分辨率只支持到1280*1024,1024*768
故障排除：
|
故障状态 |
可以原因 |
|
无电源灯指示 |
Ø 请查看是否连接电源？
Ø HDMI线是否接好？ |
|
无图像显示 |
Ø 检查产品（Vga）输出到显示设备是否连接及连接错误？
Ø 显示设备是否调到Vga输入状态?
Ø 是否高过产品支持的最高分辨率720P(1280*720)？
Ø 输出设备不支持720P(1280*720)。 |
|
图象偏离 |
Ø 请微调显示设备的水平距离和垂直距离。 |
|
无音频输出 |
Ø 检查产品（L/R）输出到显示设备是否连接及连接错误？
Ø 显示设备是否调到Vga输入状态?
Ø 请重新播放视频？
Ø 请检查输入（输出）设备是否静音或音量调太低？
Ø 鉴于目前很多液晶电视Audio音频输入口和VGA并不在同一组，所以当信号源切入到VGA时，没有声音属于正常 |
|
无图像与音频输出 |
Ø 检查各个设备是否开启？
Ø 产品HDMI接口是否连接到输入设备上？ |
技术参数：
|
名 称 |
参数值 |
|
输入视频信号电平 |
Vp-p 1.2V |
|
输入DDC信号电平 |
Vp-p 5V |
|
功耗 |
1 watts(最大) |
|
尺寸 |
75*38*18mm |
注意：
如果你的显示设备是LCD-TV，用YPBPR的时候，请先将输入设备的输出模式调整到720P，以防止你的LCD-TV不支持720P以上的模式；如果你的显示设备是老款的CRT电视机，请先将输入设备的输出模式设置在480P，防止老款的CRT不支持高清模式；如果你要使用VGA接口，请根据你的显示器分辨率调整输入设备的输出模式，22寸以下显示器，建议将输入设备的输出模式设置成720P，如果是24寸显示器，请设置成1080I/P，如果是老款CRT显示器，也请尽量设置成720P输出。

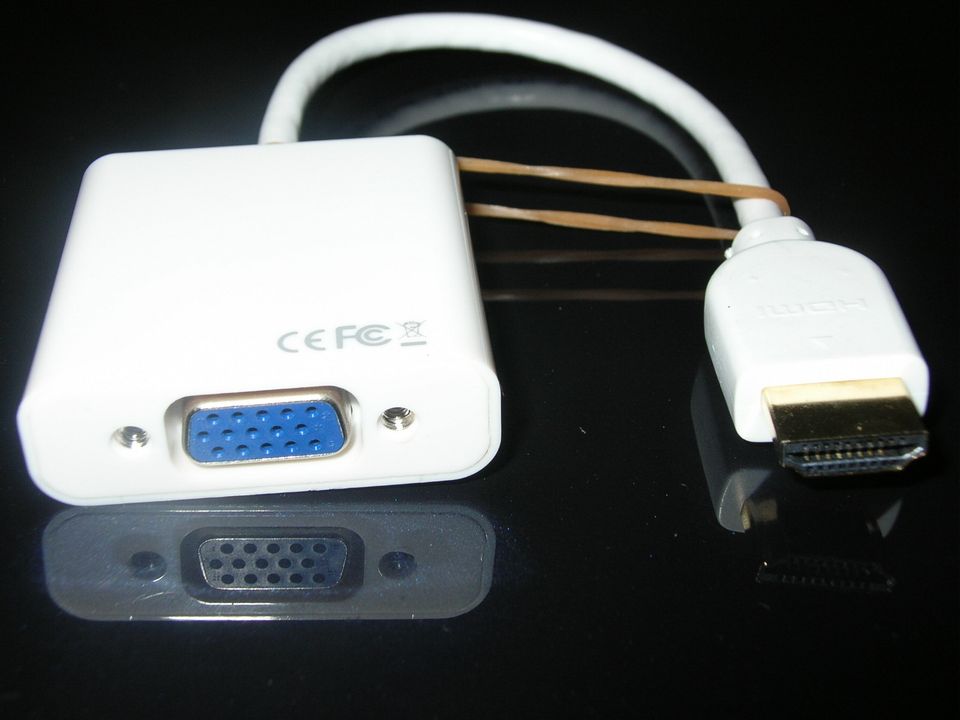

不带音频版本：New HDMI Male to VGA RGB Female HDMI to VGA Video Converter adapter 1080P for PC

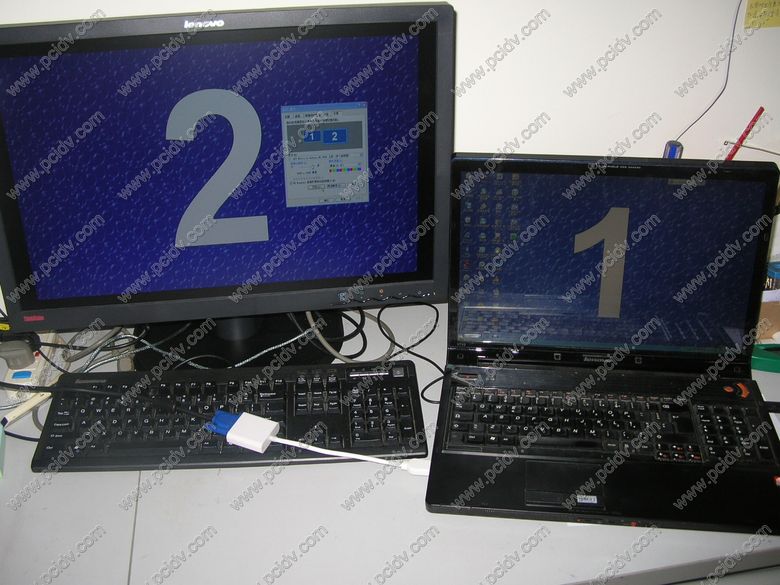

实测支持1920*1080分辨率

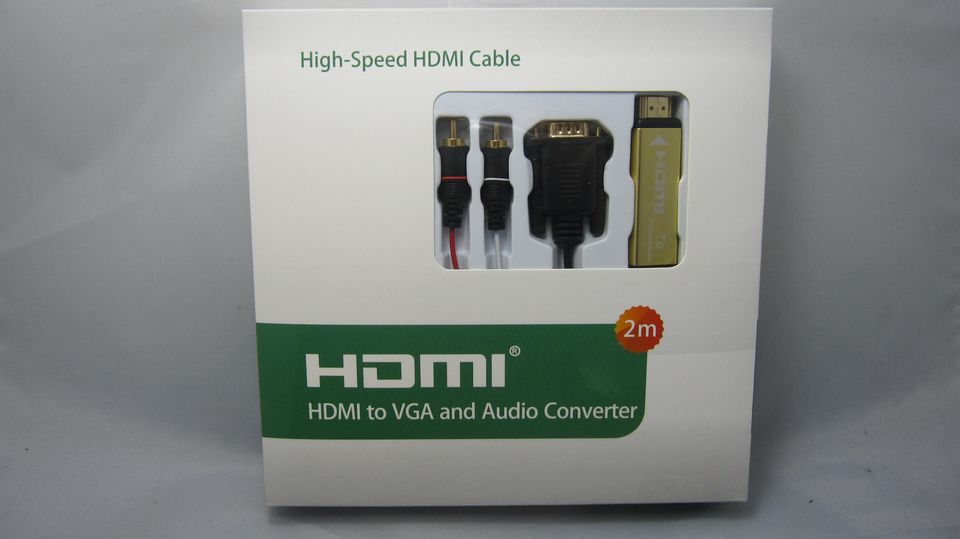

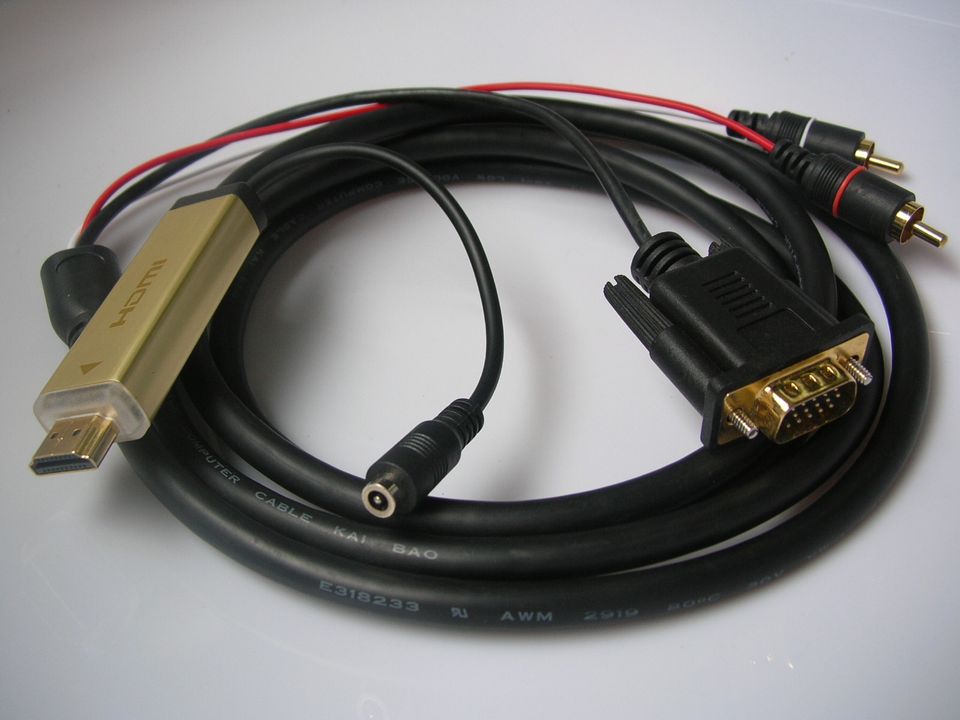

带转换芯片HDMI转VGA带音频手机，超级本，平板电脑接电视视频连接线
产品特点：
1.支持音频/视频同步输出：HDMI本来具有音频信号，在数字到模拟VGA转换后，同样增设了音频接口，以便音频输出
2.连线方式灵活，体积小便于携带：本产品相对之前版本，在保留小巧的适配器大小情况下，连线方式可以选择：HDMI输入端延长，或者VGA输出端延长，2种线材长度可以合理搭配，便于现场就地取材，施工方便。
3.图文显示更加清晰锐利：除了图像显示保持色彩逼真，视频画面反映速度快，音视频同步，画面不卡不延时；文字显示更加清晰锐利，从蓝光DVD或高清机顶盒输出的字幕看起来更舒适，护眼。
4.真正即插即用，热插拔，无须设置：无论直连笔记本，PC台式电脑，还是DVD,蓝光播放机等，都支持即插即用，并且可以带电热插拔（断开信号断开，连接即时接回，音视频信号不影响不间断）；
5.支持高分辨率宽屏显示1920*1200、1920*1080：在高清宽屏大电视上，视频图像自动调整，不会出现字幕不全，丢图像等状况
产品描述
HDMI转VGA高清视频转换器，带转换芯片，采用HDMI自身供电技术，无需外置电源。
适合真正的HDMI接口转VGA,如电脑、笔记本、高清机顶盒、硬盘播放器、DVD、PS3、Xbox360、平板电脑等带HDMI接口的设备，适用于任何系统。如果您的输出设备是mini HDMI、mirco HDMI，可以买转换头转成标准的HDMI接口，再配合本品使用;转成VGA后可以输出到带VGA接口的显示器、液晶电视机、投影机上使用。
产品特性：
◇将完整的HDMI信号转换为VGA视频和声音。
◇支持 HDCP 1.0/1.1/1.2/1.3
◇连接线长50CM
◇安装快捷、操作简单，无需设置
◇支持格式：480i/480p/576i /576p/720p/1080P/ |
