冶天®VHDCI 3606P|2606P半高小卡(6屏输出)单卡6屏，单屏1920*1080P(DP输出为3840*2160或4092*2304)，点对点输出分辨率倍增，可转换6VGA/6DVI/6HDMI连接液晶电视墙多屏卡特性：

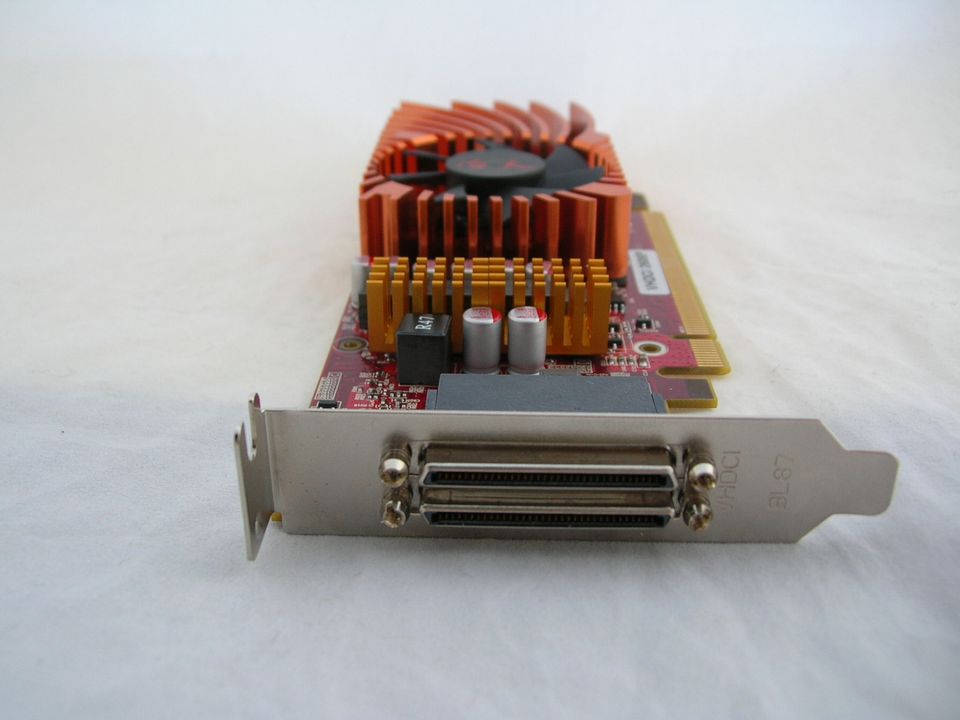

此产品3606P | 2606P 与6DP 7756P，vhdci 7756L区别在于：半高刀卡，2GB/DDR5高速显存，可以上2U机架式服务器小机箱，是半高显卡中唯一支持6屏，唯一支持6VGA/6HDMI/6DVI任意显示输出的，并可以整屏，可以分屏显示的。
1.支持六屏独立扩展模式，点对点输出分屏显示，任意开窗口，窗口全屏漫游，每屏可显示不同窗口画面；也支持2+3,4+2,3+3模式：双屏拼接+1个独立扩展窗口。
2.支持3x1，1*3,2*2,4*1,1*4,5*1,1*5,3*2等多种多屏拼接模式，多屏输出一个完整的大桌面，每个屏幕显示一个大画面的若干分之一窗口，可以3D游戏或视频跨屏显示，视频信号数字输出到电视墙。

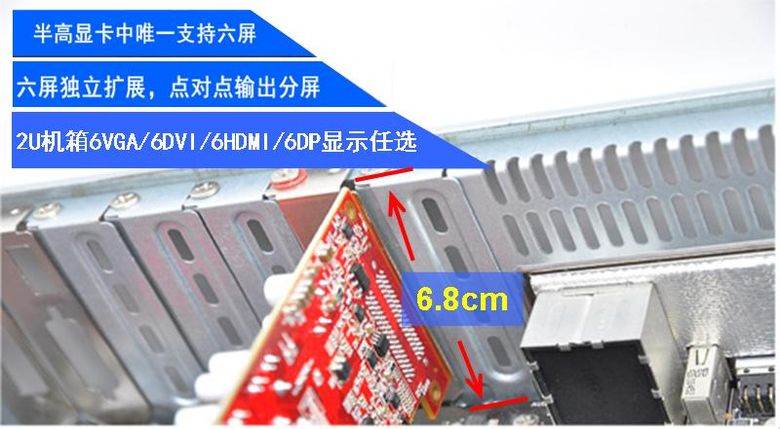

3.半高显卡上2U服务器工业机箱，低功耗待机6W,峰值80w，支持windows2008/2012驱动，适合做解码伺服器及视频服务器等
4.拼接大屏支持3D硬件加速，视频解码上墙播放流畅：1GB/2GB显存可选，真正DX12支持，1080P全高清解码，同时多路视频矩阵万能解码上墙。
5.单卡独立6路视频分屏输出，支持每个屏幕播放不同画面内容，兼容性好，直连液晶电视拼接墙，无需昂贵视频拼接器，定位于专业数字告示，信息标牌与数字电视墙市场
冶天一机多屏炒股票电脑-职业操盘利器(同花顺/通达信/东方财富通/大智慧/钱龙)，基金/外汇/股指期货/行情软件只需安装一次，自选股票池不需重复添加，交易界面，实时大盘动态指数，分时走势/K线图/深港通多股同列。一套键盘鼠标控制弹窗显示，主屏副屏间一键发送，不需拖动

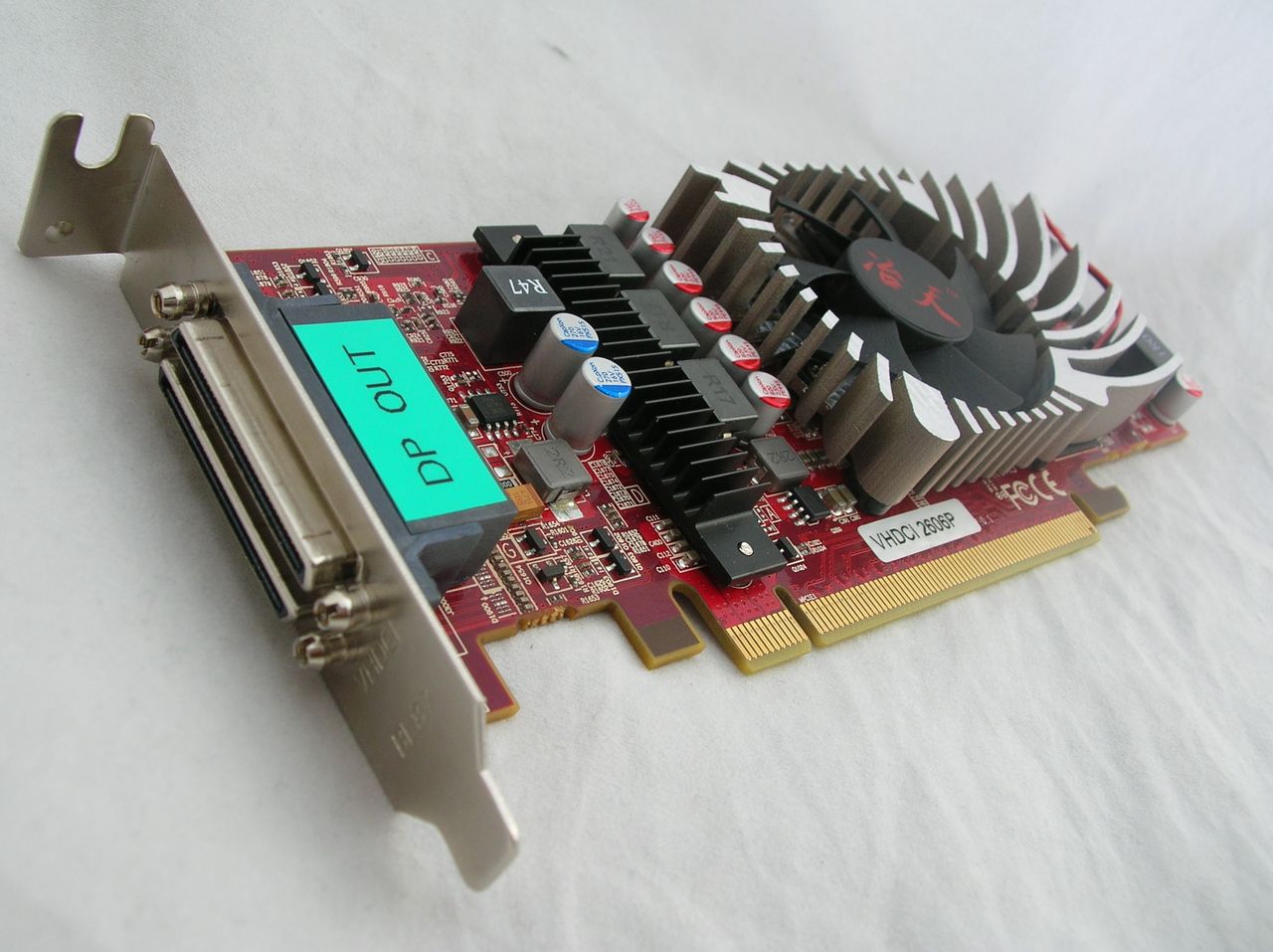

冶天VHDCI 2606P硬件实测参数（专业软件检测，不掺假）
|
型号 Model |
冶天™ VHDCI 3606P | 2606P |
|
核心频率 Core / Mem Clock |
800Mhz / 1100Mhz |
|
介面 Mainboard Bus |
PCIe 3.0 x16 |
|
流处理器数量 Shaders |
512 SP |
|
记忆体 Memory capacity |
2GB 4GB GDDR5 |
|
记忆体位宽 Memory width |
128 bit |
|
输出接口 connector |
|
|
DVI 最高解像度 Max.resolution |
超宽21：9显示器屏幕(WQHD 21：9 monitor/TV) 60Hz:3440x1440, 2560x1080
@60Hz 3840x2160 4096x2160 （HDMI2.0）
@60Hz 1920*1200,1920*1080,1856*1392,1800*1440,1792*1344,1776*1000,
1680*1050,1600*1200,1600*900,1440*900,1366*768,1360*768,1280*1024,
1280*960,1280*800,1280*768,1280*720(HDTV),1024*768 |
|
OpenGL |
4.2 |
|
同时支援显示器数量support monitors |
6屏 |
| 一机多卡级联 cascade in 1 PC |
支持 |
|
Eyefinity 宽域技术1 |
eyefinity 2.0 |
| 视频加速 DirectCompute Support |
directshow directdraw |
|
最大耗电量TDP / W |
75 W |
|
附加供电接口 add connector |
null |
|
建议使用电源 suggest Power |
650W |
|
尺寸 size |
18.9*6.9*2 (CM)单插槽 半高2U小机箱4U全长 |
|
OS 支援 system |
Windows Vista®，Windows®7 8或Linux®（32位或64位） |
|
系统需求 system require |
一根PCIe® x16; 3.0 或兼容 PCIe® x16 插槽
2G系统内存
光碟机作安装驱动程式之用
350W或更大的电源微软®的Windows Vista®，Windows®7或Linux®（32位或64位） |
|
电视墙模式 TV Wall mode |
3*2,5*1,1*5,2*2,4*1,1*4,1*3,3*1,2*1,1*2 |
|
拼接墙分辨率
combine resolution |
11520*4320（3*2模式单屏dp最大3840*2160@60Hz）详情见下 |

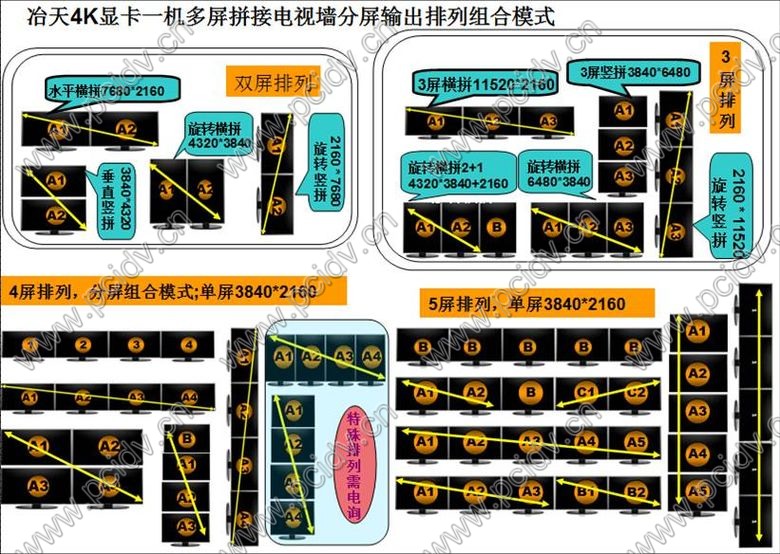

冶天4K显卡一机多屏拼接在视频会议，数字标牌，远程教育，KTV夜总会应用
pcidv.com/冶天一机6屏显卡多屏拼接电视墙方案
完全针对多屏幕电视墙拼接市场的6屏输出专业级显示卡，6路音频
**单卡提供最高6台屏幕连接，双卡支持12台1080P屏幕拼接（软件支持）。**UVD 3.0 标准支持2路HD视频同时硬解码；**支持3D/2D/视频加速，支撑各种丰富的大屏幕应用
支持Eyefinity 宽域2.0 技术的专业显示卡。
**支持Eyefinity 宽域2.0,能实现windows任务条、对话窗口重新定位。提供更丰富的Eyefinity宽域分辨率选项，支持M*N 任意垂直与旋转的屏幕组态。
支持多路HDMI音频输出（单卡6路音频）多端口同时输出的专业显示卡(DDMA)。
**数字多通道独立音频输出DDMA，多达6路独立hdmi音频同步视频分屏输出1080P，每路DP接口都能支持4096x2304 30bpp @60Hz
**单一GPU 6个MiniDP输出，输出同步、色彩一致，最大分辨率16Kx16K
冶天6dp VHDCI 3606P单口支持21:9超宽显示器，电视单屏最大分辨率3840*1440或2560*1080 60Hz刷新,并可启用3联屏环幕拼接模式
超越4千万像素超高清6M分辨率实测图
采用PCI-Express 3.0 接口标准的专业显示卡
|
冶天
多屏显卡 |
6屏 |
|
|
|
5屏 |
|
|
|
|
|
4屏 |
|
|
|
|
|
|
|
|
3屏 |
|
分辨率/拼屏模式 |
3列2行 |
2列3行 |
5列1行 |
1列5行 |
4列1行 |
1列4行 |
2行2列 |
3列1行 |
1列3行 |
|
单屏800*600 |
2400X1200 |
1600X1800 |
4000X600 |
800X3000 |
3200X600 |
800X2400 |
1600X1200 |
2400X600 |
800X1800 |
|
单屏1024*768 |
3072X1536 |
2048X2304 |
5120X768 |
1024X3840 |
4096X768 |
1024X3072 |
2048X2400 |
3072X768 |
1024X2304 |
|
单屏1152*864 |
3456X1728 |
2304X2592 |
5760X864 |
1152X4320 |
4608X864 |
1152X3456 |
2304X1728 |
3456X768 |
1152X2592 |
|
单屏1280*720 |
3840X1440 |
2560X2160 |
6400X720 |
1280X3600 |
5120X720 |
1280X2880 |
2560X1440 |
3840X720 |
1280X2160 |
|
单屏1280*768 |
3840X1536 |
2560X2304 |
6400X768 |
1280X3840 |
5120X768 |
1280X3072 |
2560X1536 |
3840X768 |
1280X2304 |
|
单屏1280*1024 |
3840X2048 |
2560X3072 |
6400X1024 |
1280X5120 |
5120X1024 |
1280X4096 |
2560X2048 |
3840X1024 |
1280X3072 |
|
单屏1360*768 |
4080X1536 |
2720X2304 |
6800X768 |
1360X3840 |
5440X768 |
1360X3072 |
2720X1536 |
4080X768 |
1630X2304 |
|
单屏1360*1024 |
4080X2048 |
2720X3072 |
6800X1024 |
1360X5120 |
5440X1024 |
1360X4096 |
2720X2048 |
4080X1024 |
1360X3072 |
|
单屏1366*768 |
4098X1536 |
2732X2304 |
6830X768 |
1366X3840 |
5464X768 |
1366X3072 |
2732X1536 |
4098X768 |
1366X2304 |
|
单屏1440*900 |
4320X1800 |
2880X2700 |
7200X900 |
1440X4500 |
5760X900 |
1440X3600 |
2880X1800 |
4320X900 |
1440X2700 |
|
单屏1600*1200 |
4800X2400 |
3200X3600 |
8000X1200 |
1600X6000 |
6400X1200 |
1600X4800 |
3200X2400 |
4800X1200 |
1440X3600 |
|
单屏1680*1050 |
5040X2100 |
3360X3150 |
8400X1050 |
1680X5250 |
6720X1050 |
1680X4200 |
3360X2100 |
5040X1050 |
1680X3150 |
|
单屏1920*1080 |
5760X2160 |
3840X3240 |
9600X1080 |
1920X5400 |
7680X1080 |
1920X4320 |
3840X2160 |
5760X1080 |
1920X3240 |
|
单屏1920*1200 |
5760X2400 |
3840X3600 |
9600X1200 |
1920X6000 |
7680X1200 |
1920X4800 |
3840X2400 |
5760X1200 |
1920X3600 |
|
单屏3840*2160 |
11520*4320 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
冶天显卡一机多屏扩展24屏显示分屏独立输出
若用windows识别顺序，对应123456连接方法是：【A3,A2,A1 B1,B3,B2；A3,A2,A1 B1,B3,B2】；此时ATI识别顺序为：12346578910,12,11
若用ATI控制中心识别顺序，对应123456连接方法是：【A3，A2，A1 B1，B2，B3】；此时win7识别顺序为：123465
可以通过ATI排列桌面右键“交换”B3与B2的顺序，达到和windows识别顺序统一的效果

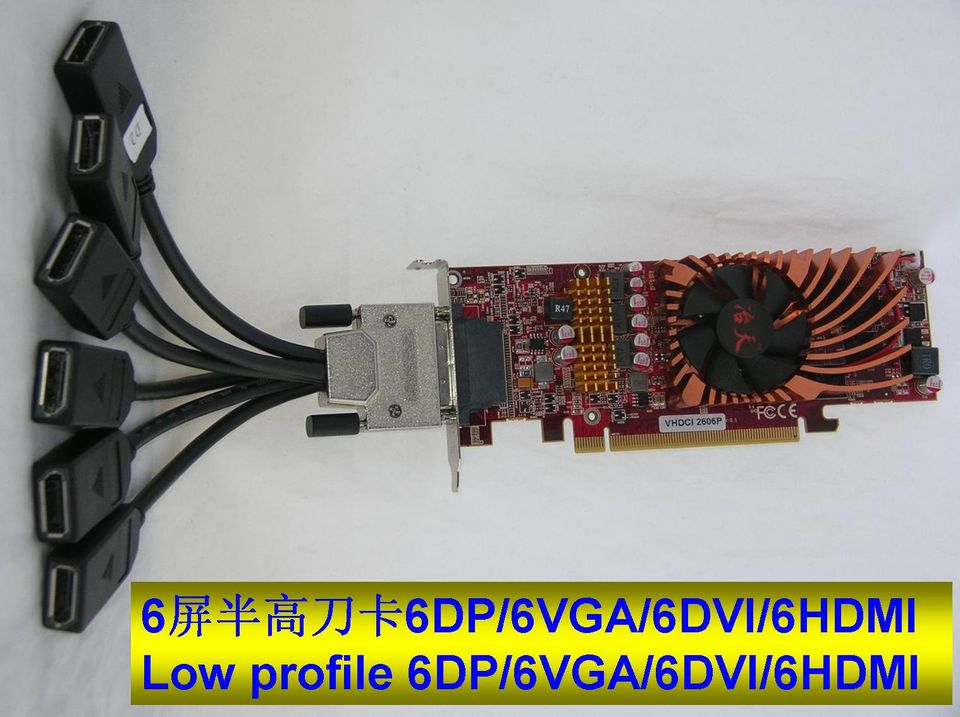

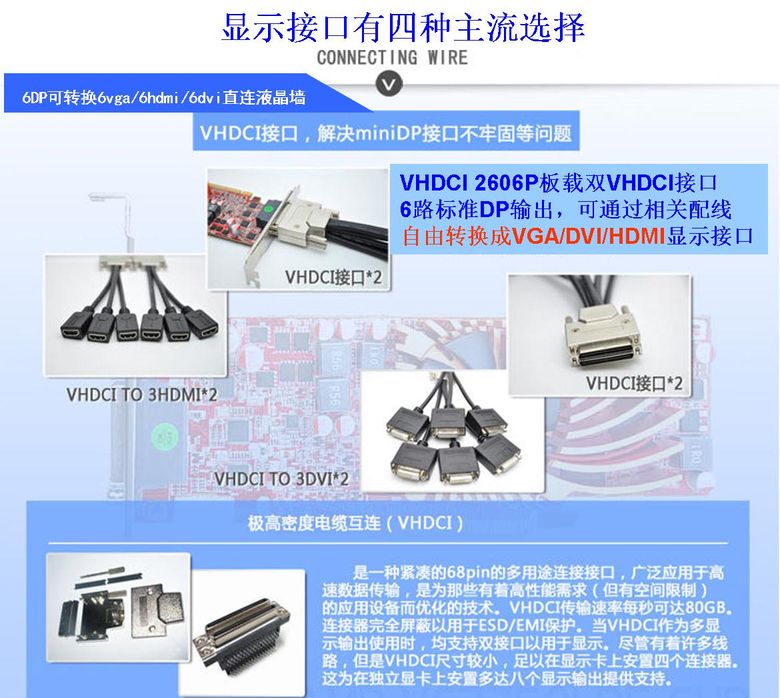

VHDCI 2606P支持四种主流高清接口自由选择6路VGA/DVI/HDMI/DP可选
多屏幕相对于单显示器的优势
1、工作狂人：我需要开N个浏览器窗口查阅资料IE，同时定制工作报表excel+会议报告PPT+不时的盯下股票，可是“我只有1个笔记本1个显示屏”
2、游戏高手：竞技游戏中，如果可以拓宽视野的话，一定可以取得更好的成绩。
3、娱乐达人：我爱玩网游，爱微博，LP爱看韩剧，这下都可以解决了。
4、系统集成商：大屏显示成本太高，没有核心技术，项目拿不下来……，这些都成了过去式，多屏拼接变得异常简单，民用市场应用大幅增长了。
在大家习惯于图形操作环境与多任务作业模式后，一定有不少人觉得显示器不太够用，又要看网页又要处理别的事，挤在小小的桌面上不怎么好用。换了大尺寸的显示器后，也只有刚开始时会觉得面积变大，使用一阵子后还是会觉得窗口间不好切换，例如播放影片时，想要有另一个画面可以查询数据或是与朋友分享心得。若有这种感受，其实用多重显示器更好用，例如二台或三台显示器，尤其是某些特定领域的工作，多台显示器更能提升工作效能。想要使用多重显示器时，桌面计算机可能比较简单，使用有二个或更多输出的显示适配器就可以了，但是笔电就比较麻烦，外接一台是比较常见的模式，但是使用上不是很方便。
金融应用：可以将大智慧双屏投资家、核新同花顺、通达信金融终端双屏版，东方财付通等软件的不同功能窗口，分拆到多屏显示系统的各个屏幕上同时显示，各种行情信息一览无余。为金融行业提供多样化、多层次的多屏解决方案，全面提升用户的个性化需求。
软件全面支持：大智慧投资家/分析家/金融工程实验室（年费版），通达信金融投资家，双屏多通道（多屏/6屏炒股方案）数据输出技术。在软件兼容性方面，多屏系统的每个屏幕均可实现分窗口和全屏幕显示，相应的操作自动限制在本屏幕内，对其他屏幕无干扰，有助提高工作效率及降低错误率。超大屏幕的单窗口显示应用，由多个屏幕各自显示部分画面组合而成，整体效果非常出色。
试想一下，一只股票行情的窗口尺寸大约为640×400像素，用多屏系统则可同时监控多达96只股票（6屏方案分：辨率将达到7680×3200），那时候不够用的不再是桌面空间，而是人的手、眼、脑了。
组建灵活：可根据用户需求，灵活组建双屏，3屏，4屏，5屏，6屏，8屏，9屏等各种系统，您只需要自备一台主机即可。(详情电询)
ATI Eyefinity宽域技术的多屏配置显示效果
4台液晶屏旋转90度拼接，整合大画面分屏显示：多窗口程序（网页+股票+word+视频播放+PDF+flash等）
|
