Item	Part NO.	DWG 工程图纸规格书
谱瑞PS196主动式mini DP转HDMI2.1公对母4K适配器支持HDR		Parade PS196 mini DP M TO HDMI F 20cm
谱瑞PS186主动式DP转HDMI2.0公对公4K适配器支持HDR		Parade PS186 DP M TO HDMI M 1.5m
谱瑞PS186主动式mini DP转HDMI2.0公对母4K适配器支持HDR		Parade PS186 mini DP M TO HDMI F 20cm
主动式DP转HDMI2.0公对公转换线ITE6563支持HDR		ITE IT6563 DP TO HDMI passive adapter
主动式DP转HDMI2.0公对母转换线ITE6563支持HDR		ITE IT6563 DP TO HDMI passive cable
主动式DP转HDMI2.0公对公4K连接线谱瑞PS176带logo	CY-8289	DP TO HDMI2.0 4K 60Hz带logo图纸
主动式DP转DVI-D公对母转接线谱瑞PS176芯片		DP转DVI主动式4K 60Hz工程参数图
主动式MINI DP转DVI-D公对母转接线谱瑞PS176芯片		MINI DP转DVI主动式4K 60Hz工程参数图
主动式DP转VGA公对母转接线硅谷数模ANX9833		DP转VGA主动式转接线工程参数图
Active 大DP主动式DP转DVI单链路转换适配器	CY-6877	主动式大dp to dvi工程规格书

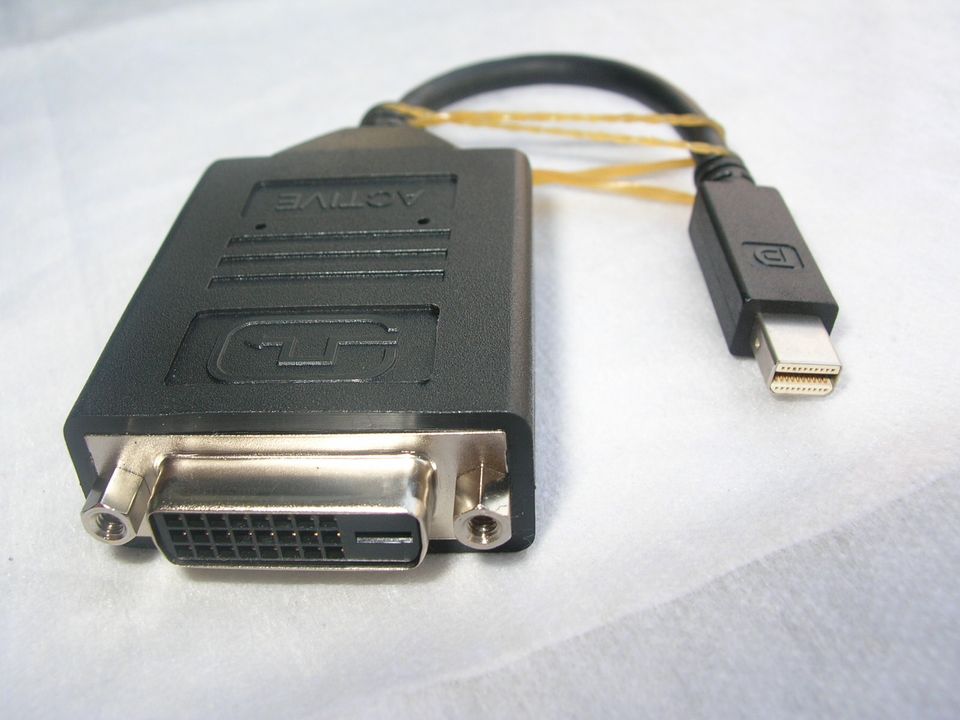

Active 小DP主动式mini DP转DVI单链路转换适配器	CY-6878	主动式mini dp to dvi工程图面规格书

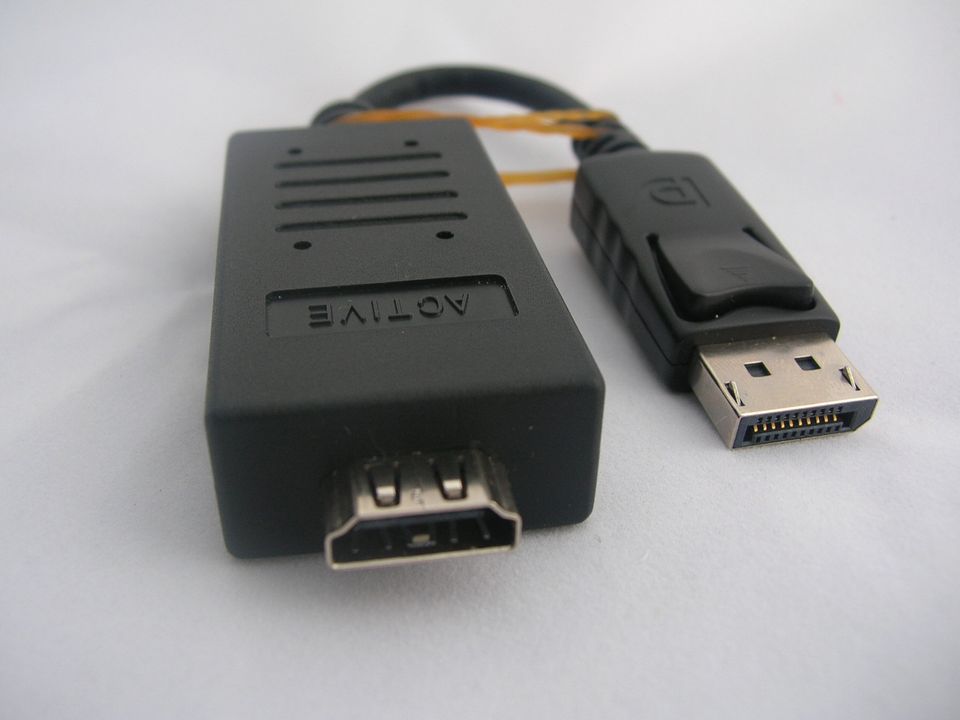

Active 大DP主动式DP转HDMI转换适配器	CY-6879	主动式大dp to hdmi工程图规格书

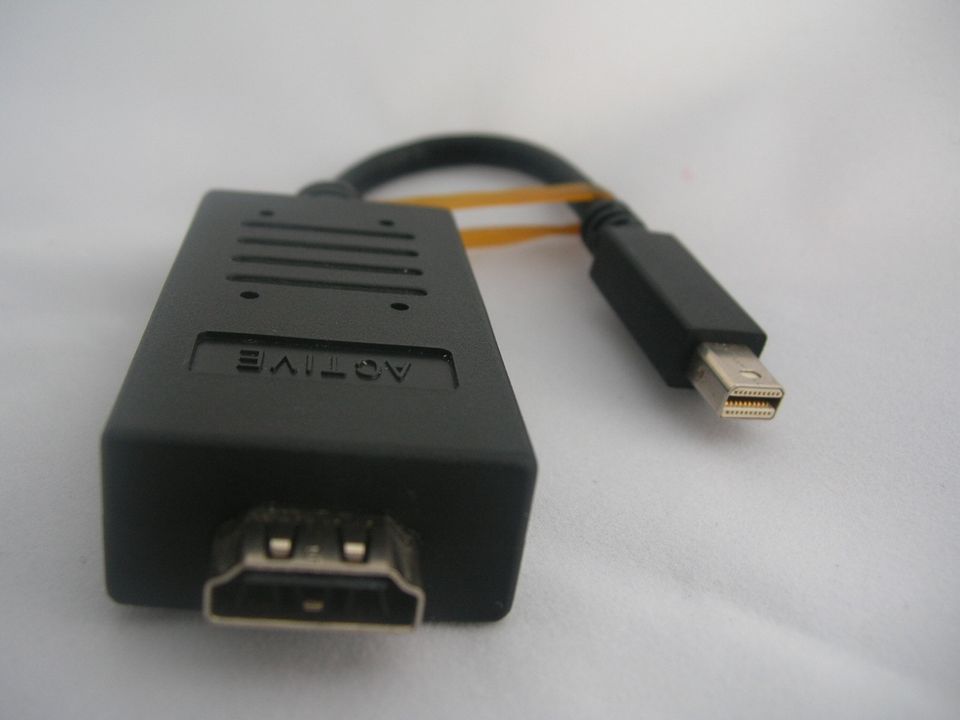

Active 小DP主动式mini DP转HDMI转换适配器	CY-6880	主动式小dp mini dp to hdmi 工程图规格书
Active 大DP主动式DP转VGA转换适配器	CY-4543	主动式大DP TO VGA工程图规格书
Active 小DP主动式mini DP转VGA转换适配器	CY-4581	主动式mini dp to vga工程图规格书

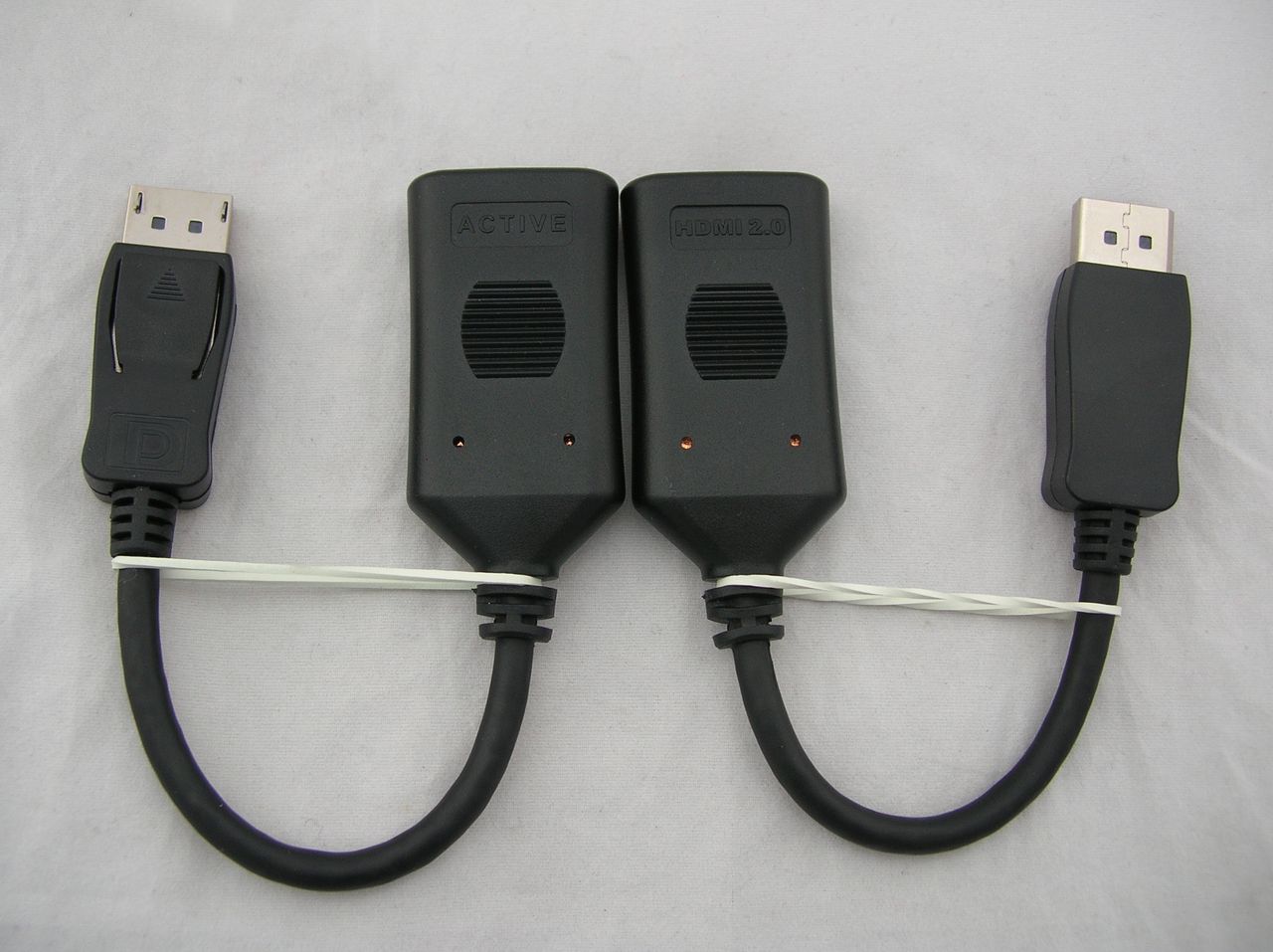

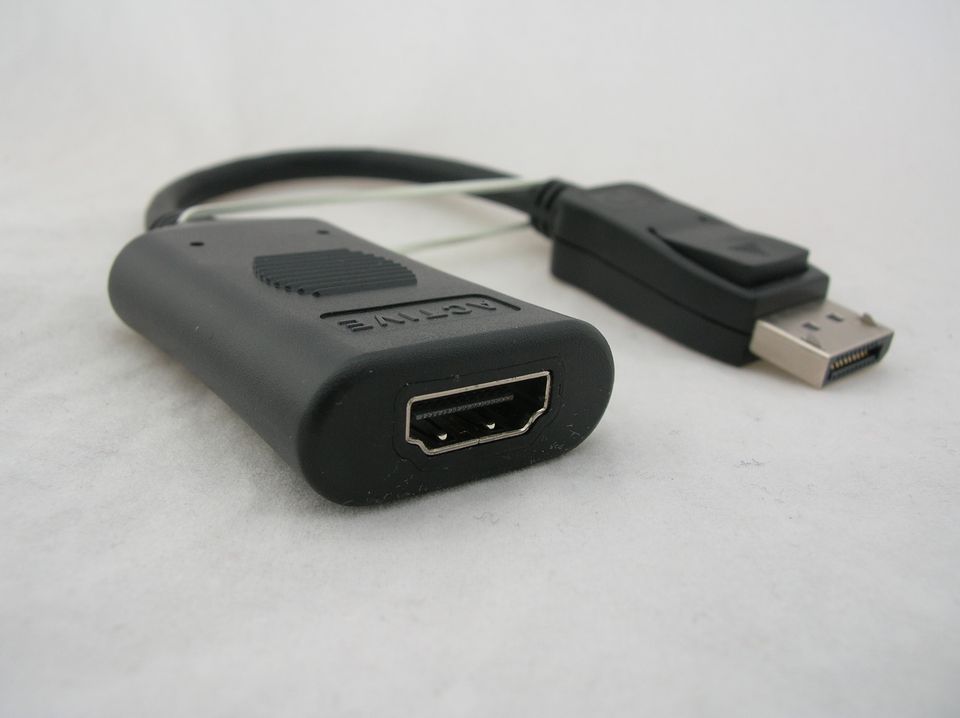

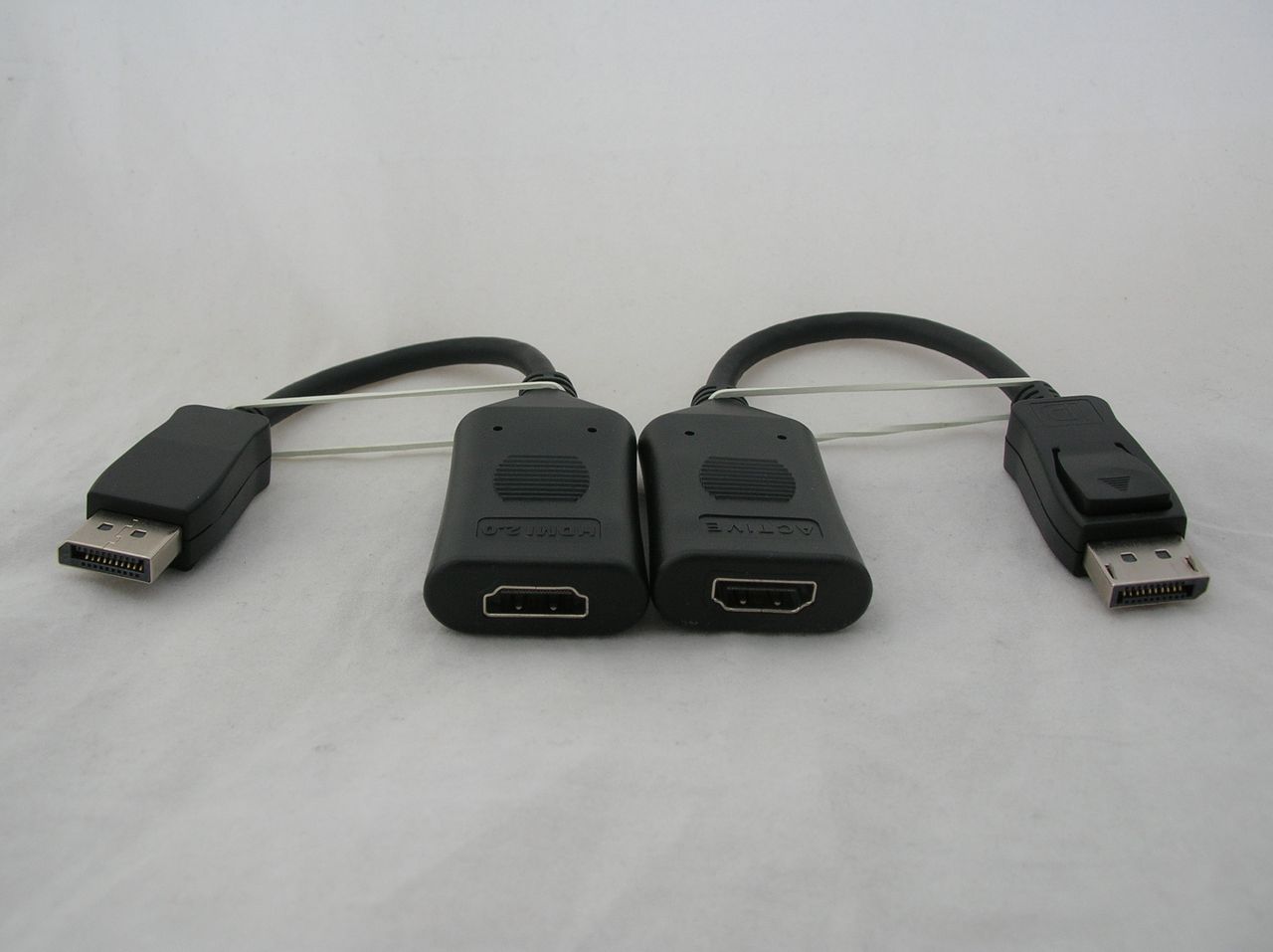

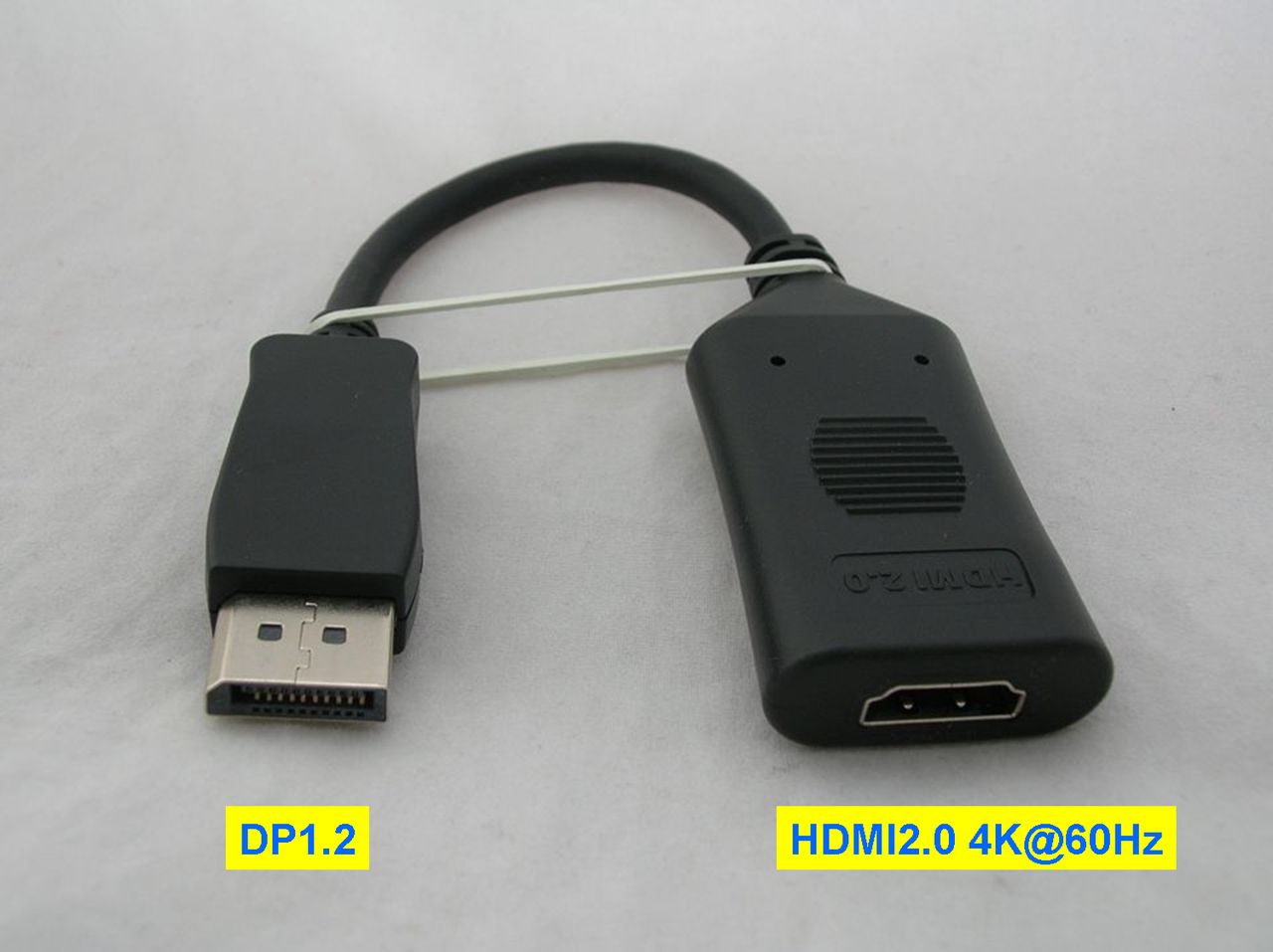

Active DP TO HDMI2.0 PS176 converter		4K主动式DP转HDMI2.0转换线60Hz方案PS176

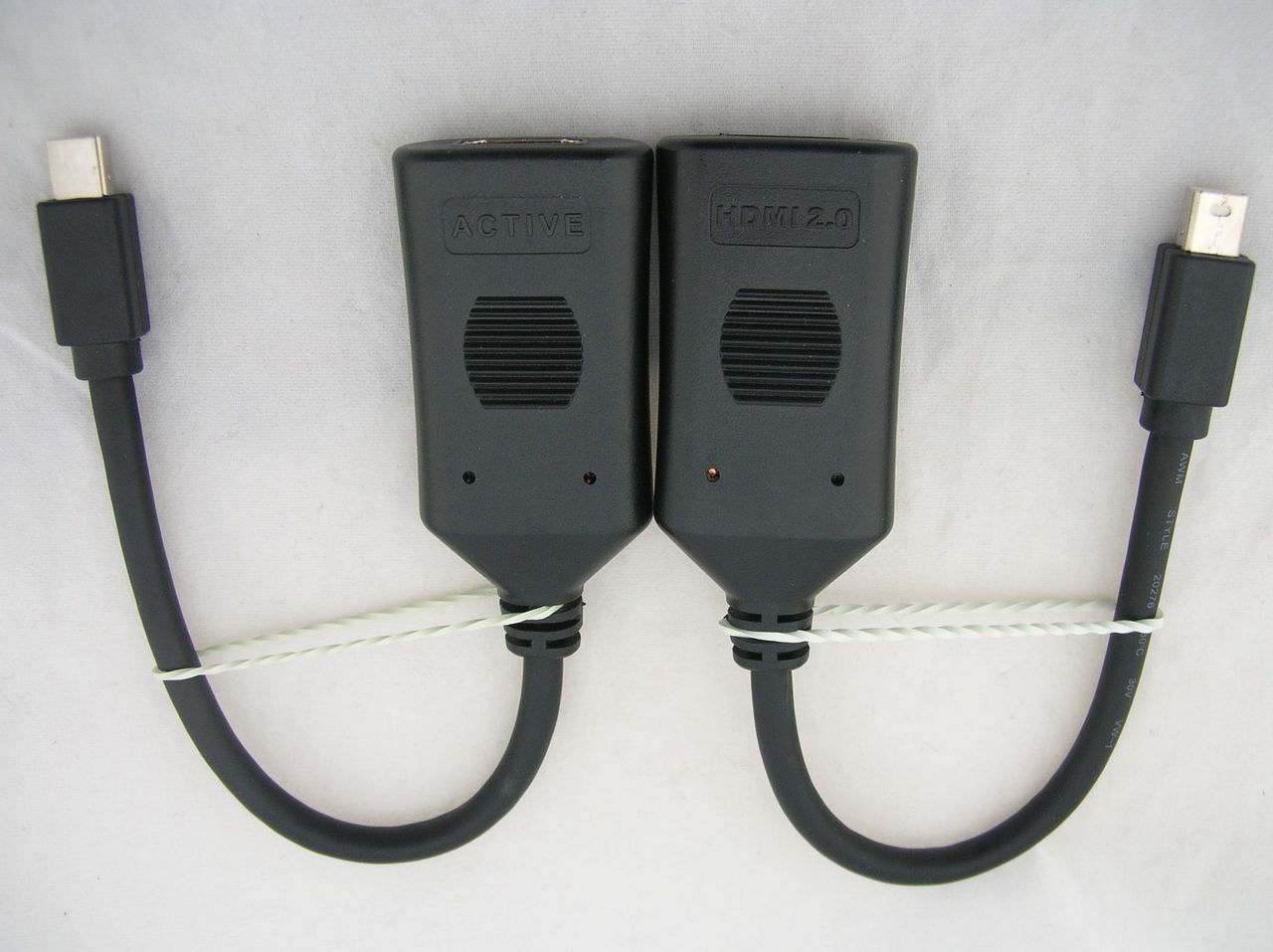

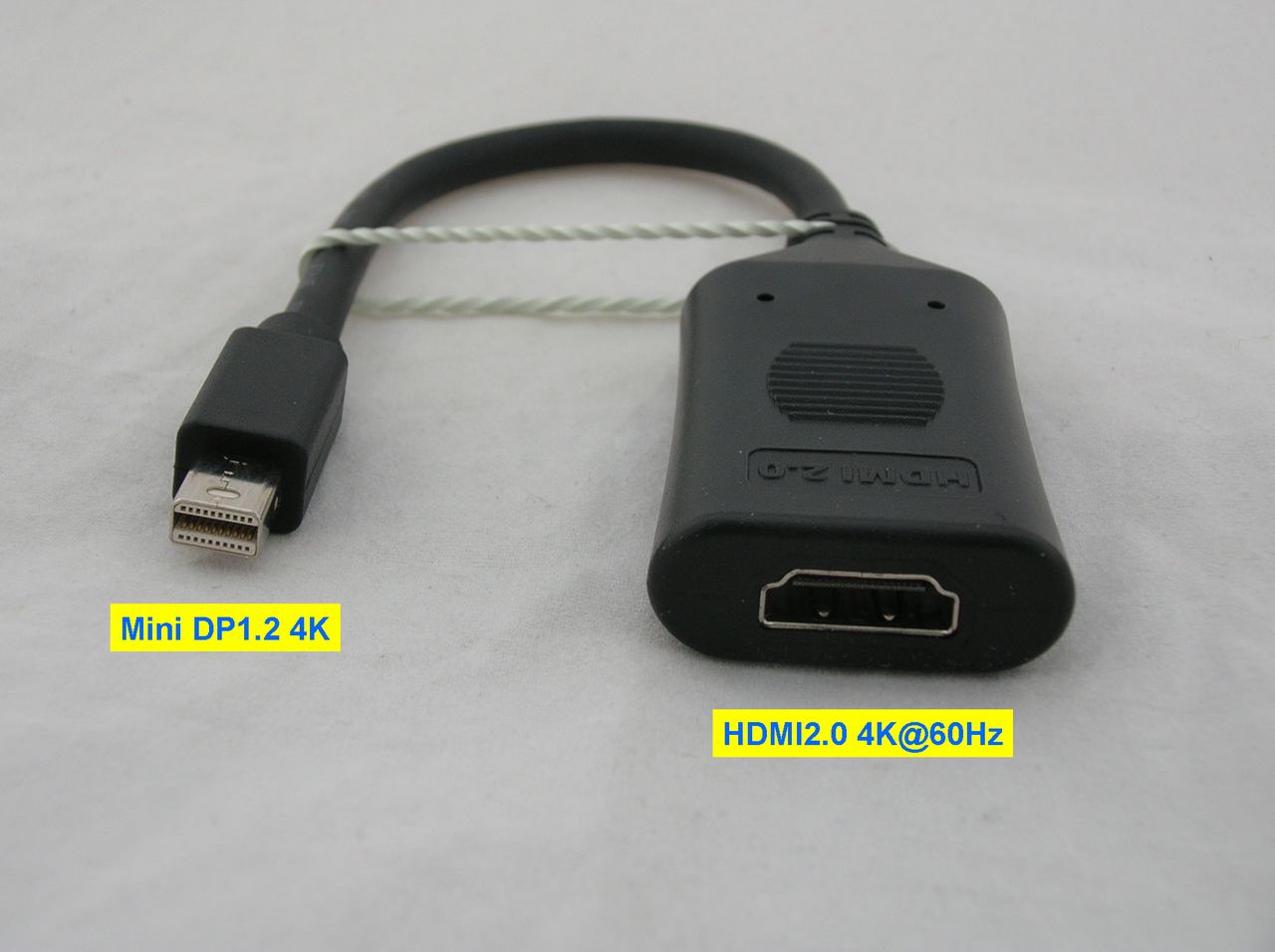

Active MINI DP TO HDMI2.0 PS176 converter		4K主动式MDP转HDMI2.0转换线60Hz方案PS176
Active DP TO HDMI1.4 4K 30Hz paradetech PS171		主动式弧形DP转HDMI1.4多屏转换线谱瑞PS171方案
Active DP TO HDMI1.4 4K 30Hz paradetech PS171		主动式弧形MINI DP转HDMI1.4多屏转换线谱瑞PS171方案
Passive DP TO HDMI2.0 TI159 converter		DP转HDMI2.0被动式4K转换线60Hz方案TI159
Passive MINI DP TO HDMI2.0 TI159 converter		Mdp转HDMI2.0被动式4K转换线60Hz方案TI159
PASSIVE MDP TO HDMI1.4 NXP3361		NXP3361被动式MDP转HDMI1.4转换线

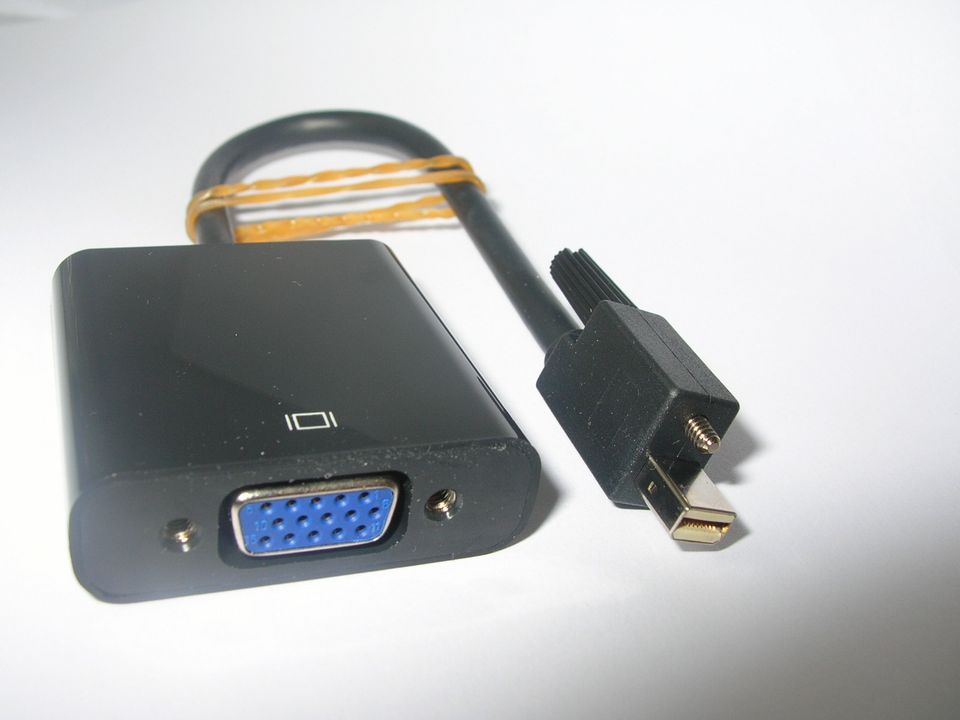

Active MDP TO VGA f With screw bolt	CY 6901	主动式MINI DP转VGA带固定螺丝

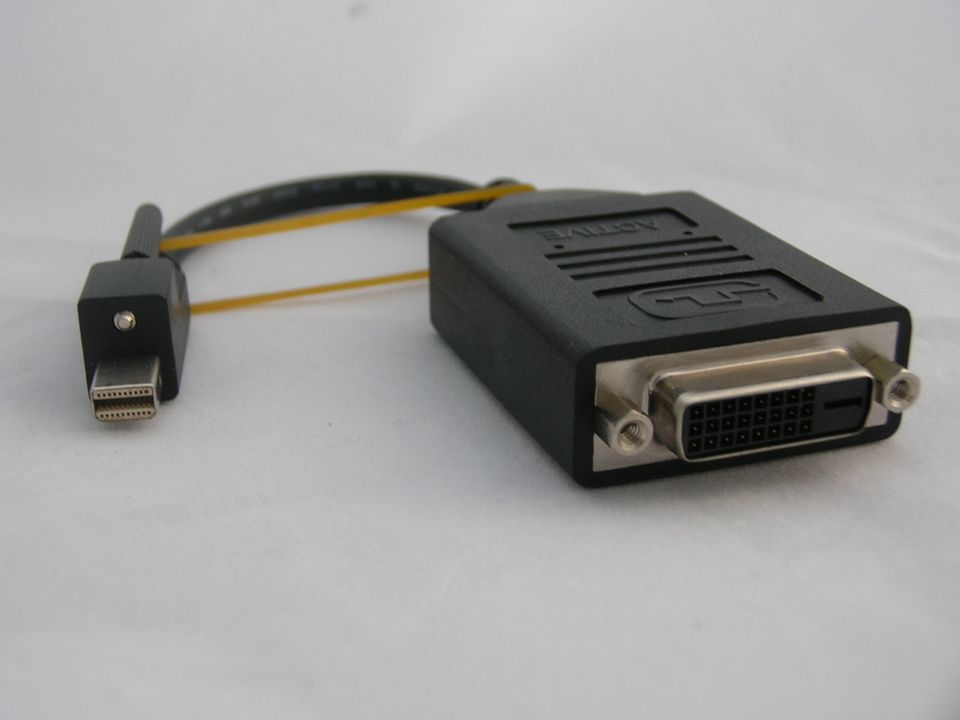

Active MDP TO DVI f With screw bolt	CY 6902	主动式MINI DP转DVI方头母座带固定螺丝

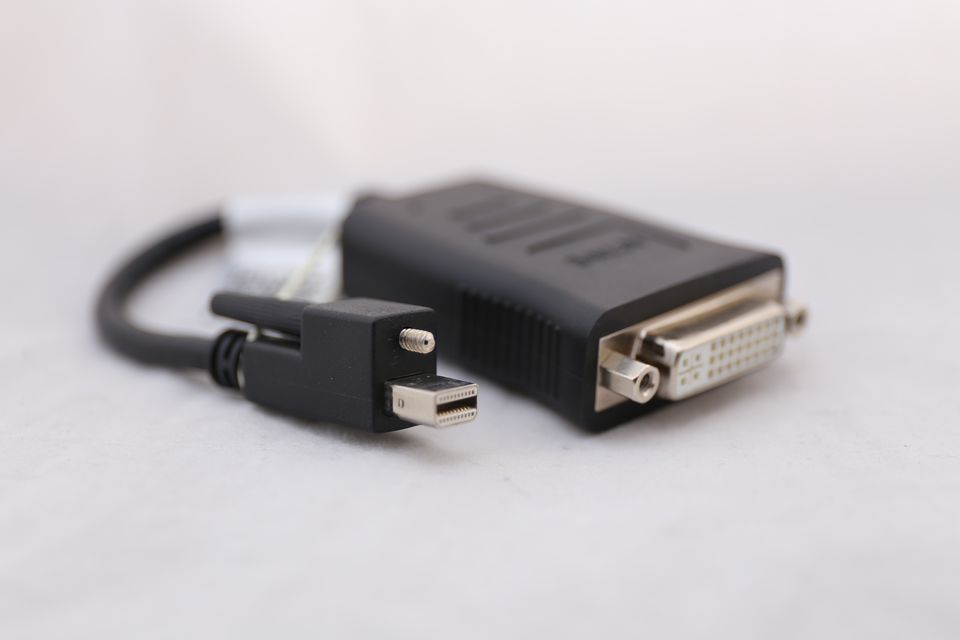

Active mdp to dvi f with screw bolt		主动式mini dp转dvi弧形母座带固定螺丝

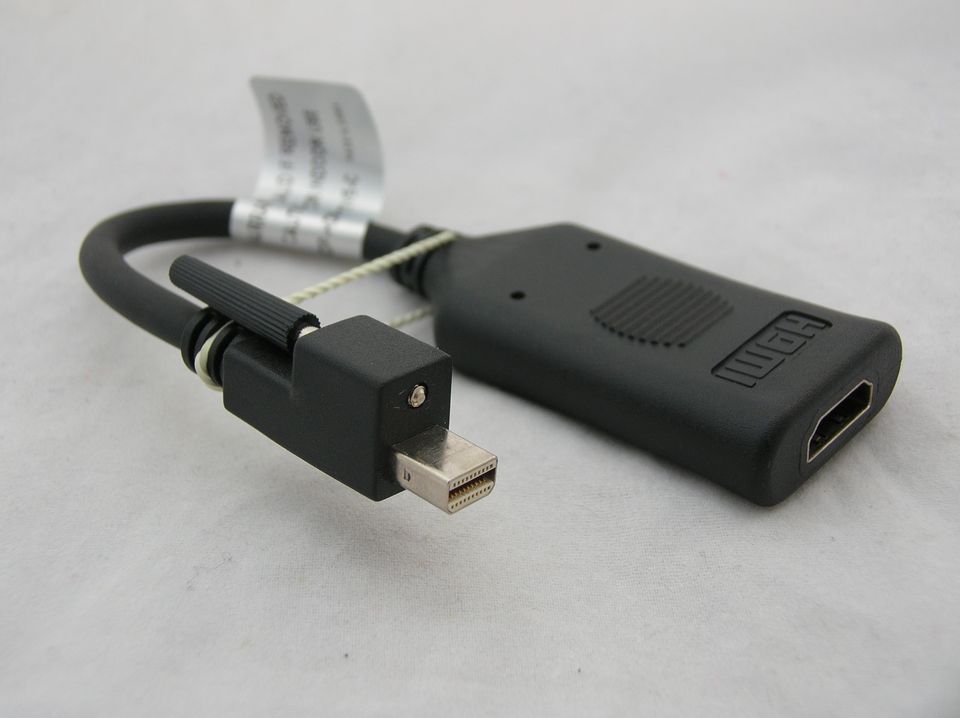

Acitive mdp to hdmi f with screw bolt		主动式mini dp转hdmi 弧形母座带固定螺丝
mini dp to dp f with screw bolt		mini dp 转标准大DP方头母座带固定螺丝

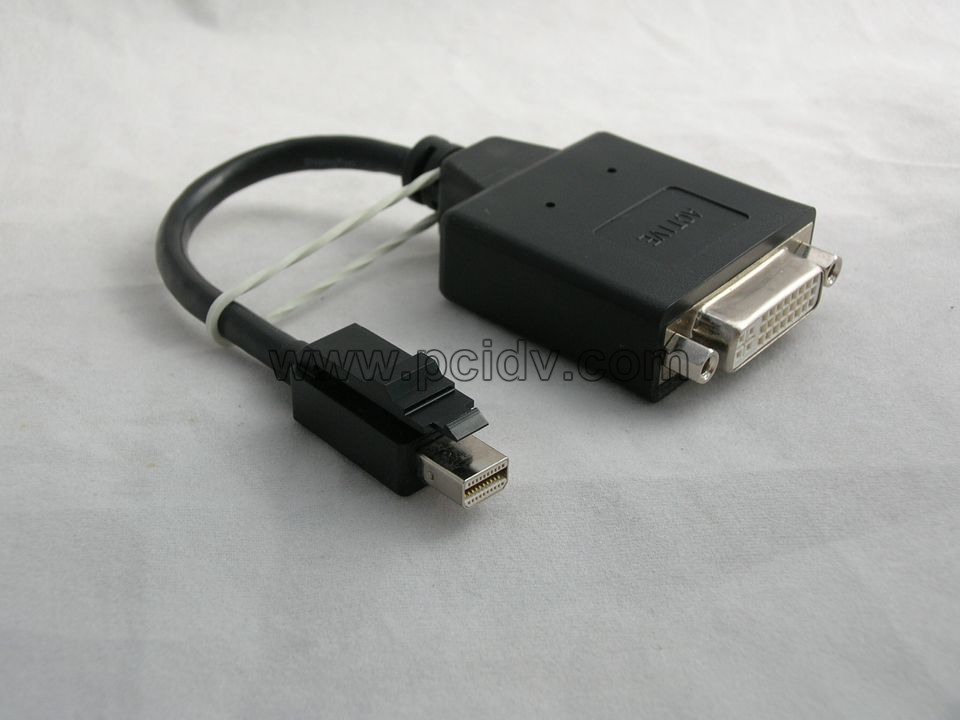

Active mini dp to dvi f with buckle bolt		带卡扣挂钩主动式mini dp转dvi弧形母座

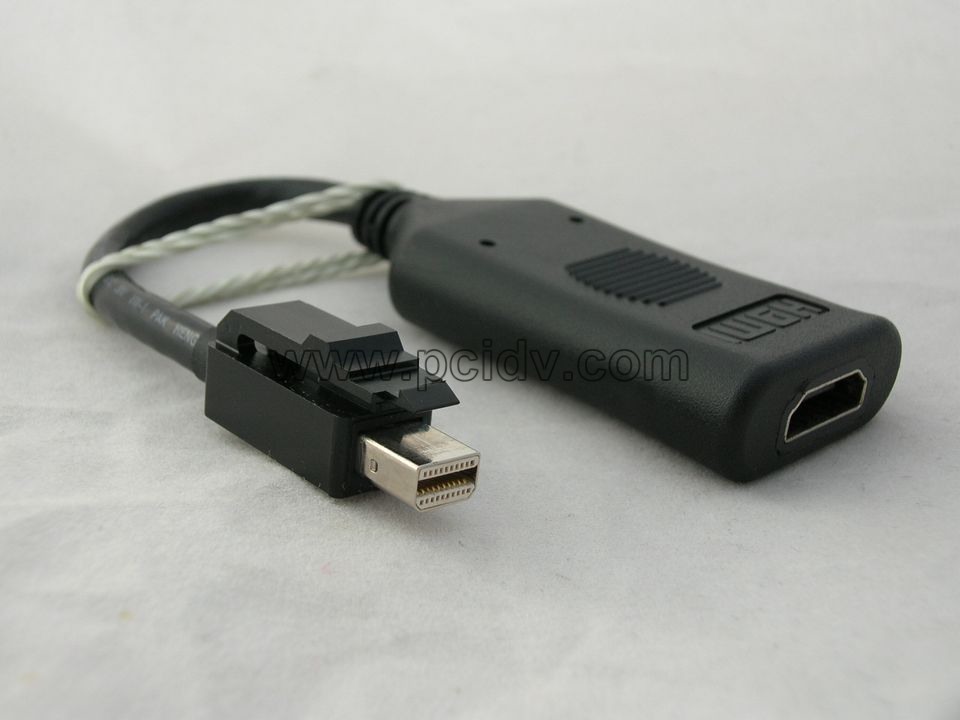

Active mini dp to hdmi f with buckle bolt		带卡扣挂钩主动式mini dp转hdmi弧形母座
mini dp to dp f with buckle bolt		带卡扣挂钩mini dp转标准大DP母座

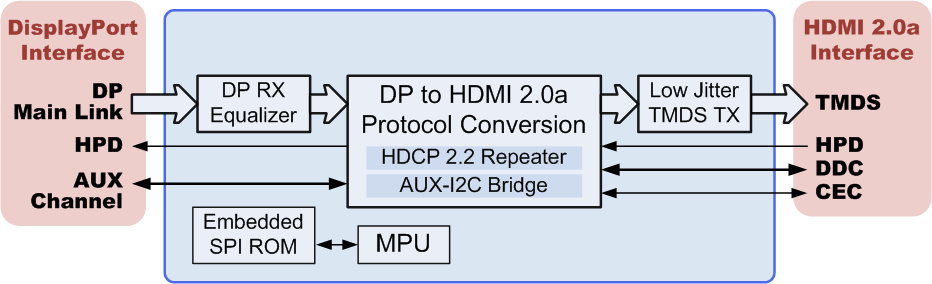

DisplayPort转HDMI 2.0a转换芯片——PS175与PS176可将DisplayPort 1.2a或DisplayPort 1.3的信号转成HDMI 2.0a。PS175适合使用在移动装置或桌面计算机之主板上，而PS176则适合信号转接器（protocol adapter）或转接线等应用，如DisplayPort Alt Mode over USB Type-C转HDMI 2.0a转接器等。



产品特点

PS175或PS176皆可支持到HDMI 2.0a的最高数据传输速率达每秒6Bbit，配合DP 1.2a或DP 1.3四条支持HBR2（5.4Gbps/sec）的高速传输通道，可传输完整4K UHD、60Hz、24bits色彩及4:4:4取样的画面。无论DisplayPort输入端或HDMI输出端，PS175及PS176皆支持HDCO 1.4及HDCP 2.2内容保护协议及必要的HDCP再生功能。芯片亦可将信号转成4:2:0 HDMI讯号输出，因此PS175及PS176也可处理8 channels，192KHz，24bit的音源信号。

有别于市场上其他信号转换芯片，谱瑞独有的去除信号抖动（Jitter Cleaning）功能，在内部做信号转换时可同时将jitter去除。PS175与PS176在进行信号转换时，可一并去除DisplayPort信号源既有的抖动或经由DisplayPort传输过程中所产生的信号抖动；经过Jitter Cleaning处理过后，输出干净、低抖动的HDMI 2.0a信号，即便在HDMI 2.0a 6Gb/s如此高速的的传输速率下，兼容性还可保有相当大的余裕（compliance margin）。由于HDMI信号可容许的抖动远小于DisplayPort，在DP转HDMI的过程中加入jitter cleaning功能就非常必要。Jitter Cleaning的好处很多，除了可提高与HDMI信号源的兼容性、提高与HDMI显示器间的互用性（interoperability）外，还可补偿质量较差或很长的HDMI信号线所造成的信号质量不良的问题。

在DisplayPort输入部分，PS175与PS176皆支持所有定义在VESA DisplayPort Standard version 1.3以及VESA DisplayPort Alternate Mode over USB Type-C Standard version 1.0a中关于DP转HDMI信号转换的要求，这也包含了支持CEC-Tunneling-over-AUX的规范。

在HDMI输出部分，PS175与PS176支持最新版HDMI 2.0a标准，包含SCDC（Status and Control Data Channel）、TMDS scrambling，以及CEC receptacle接口。

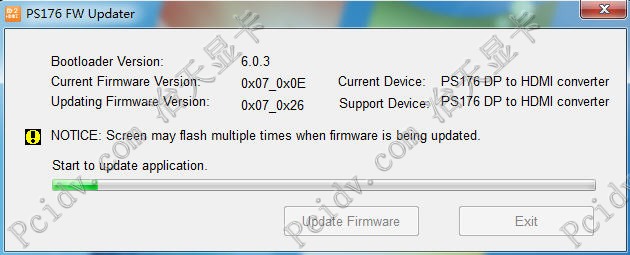

PS175与PS176内含有1个微处理器及SPI-ROM，无需主机（host）控制即可作动。

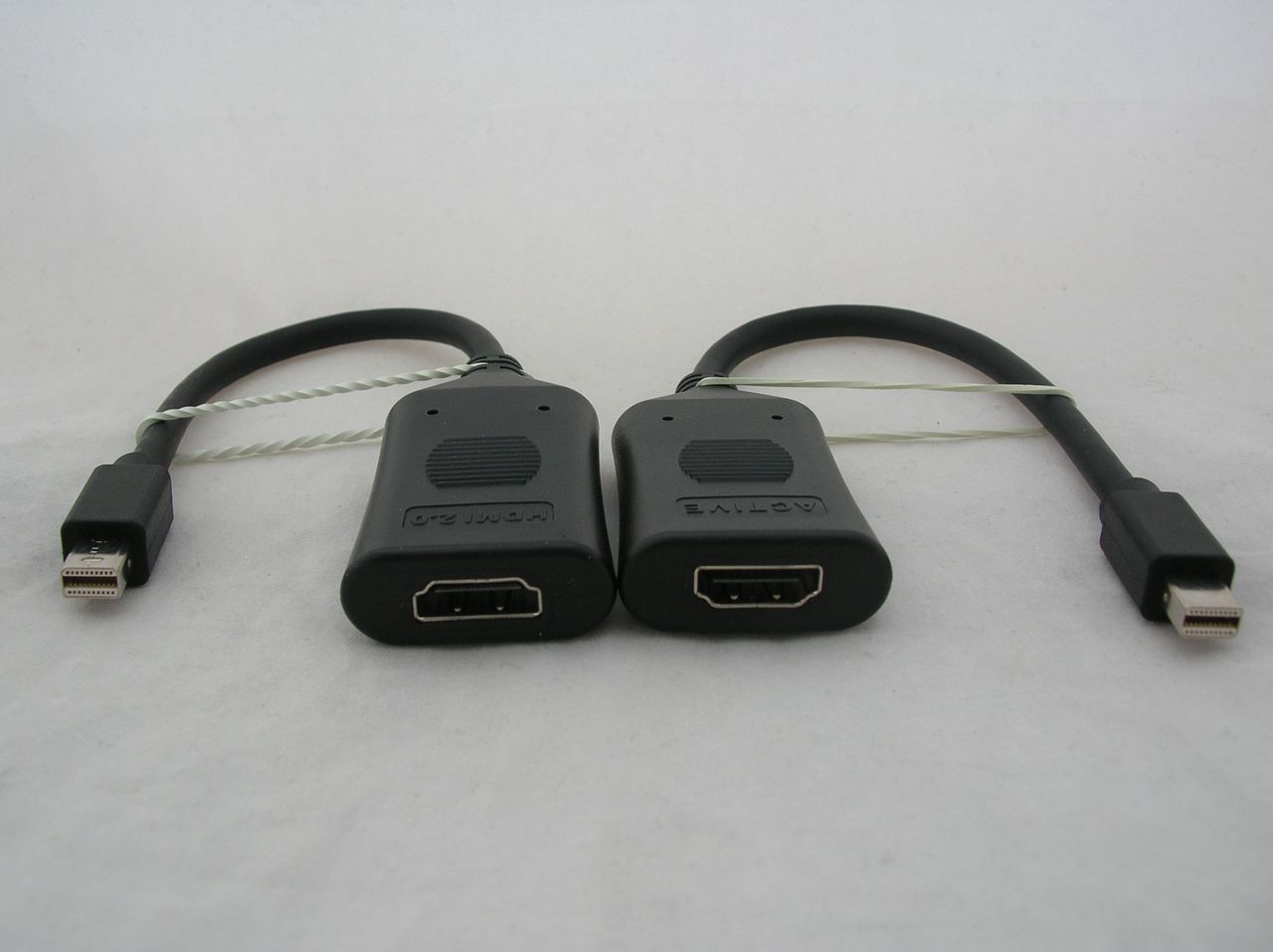

• 输入端: Mini DisplayPort ，标准DP 公头 or Thunderbolt 2 （苹果雷电接口）

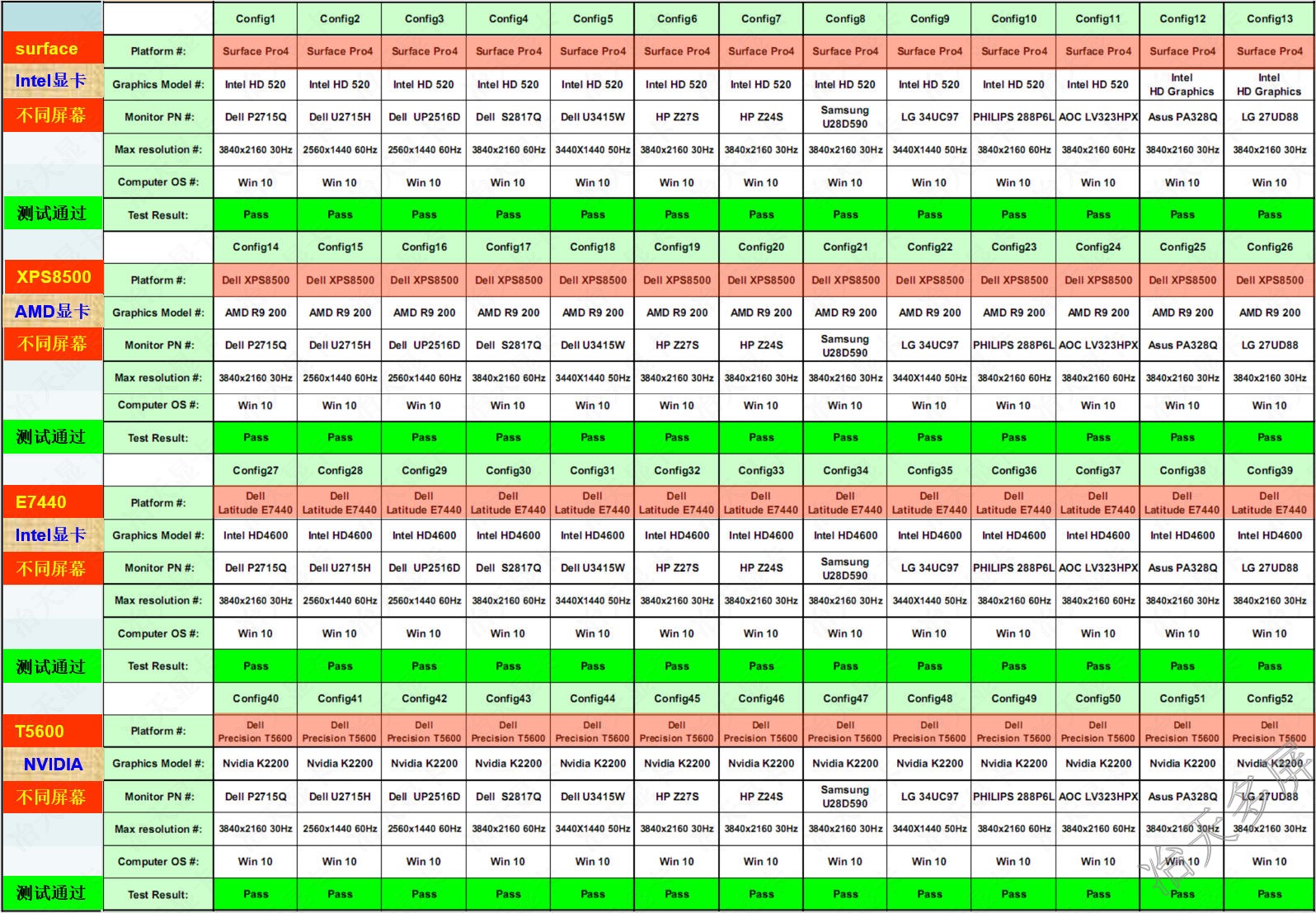

• 输入支持AMD , NVidia , Intel 系列DP接口显卡输出HDMI信号到4K电视

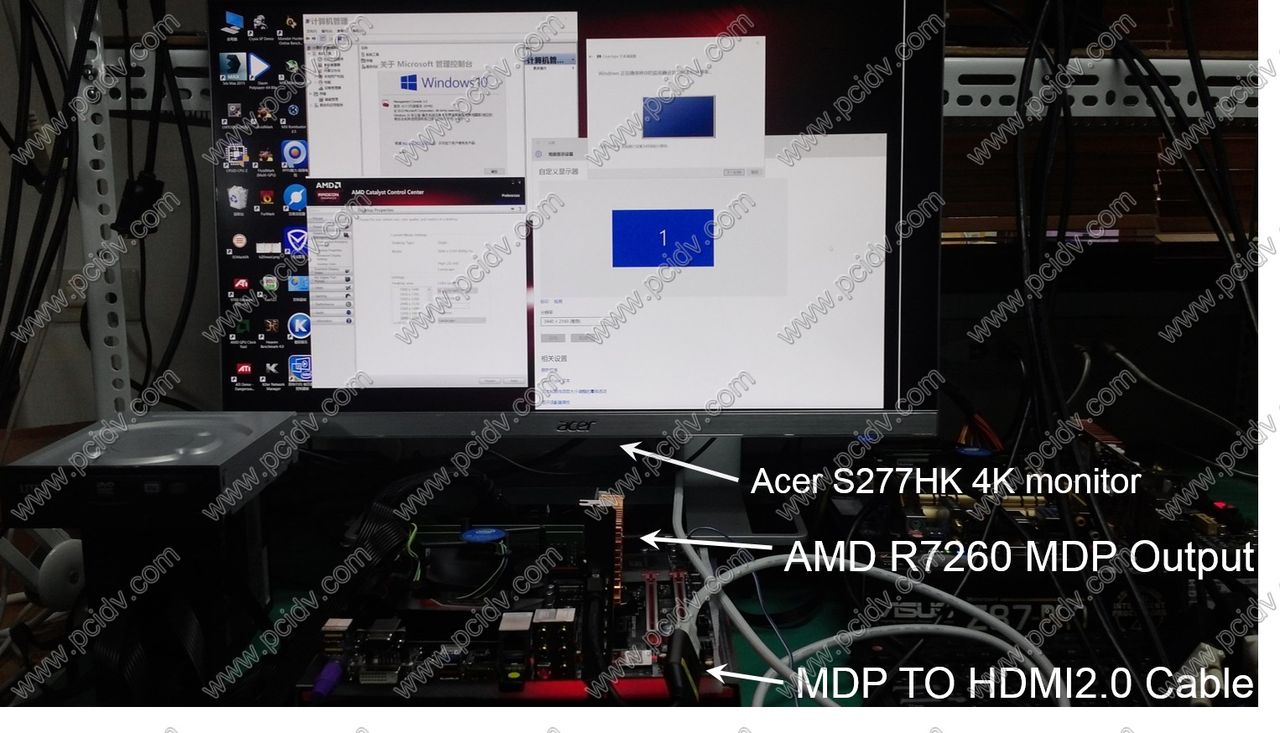

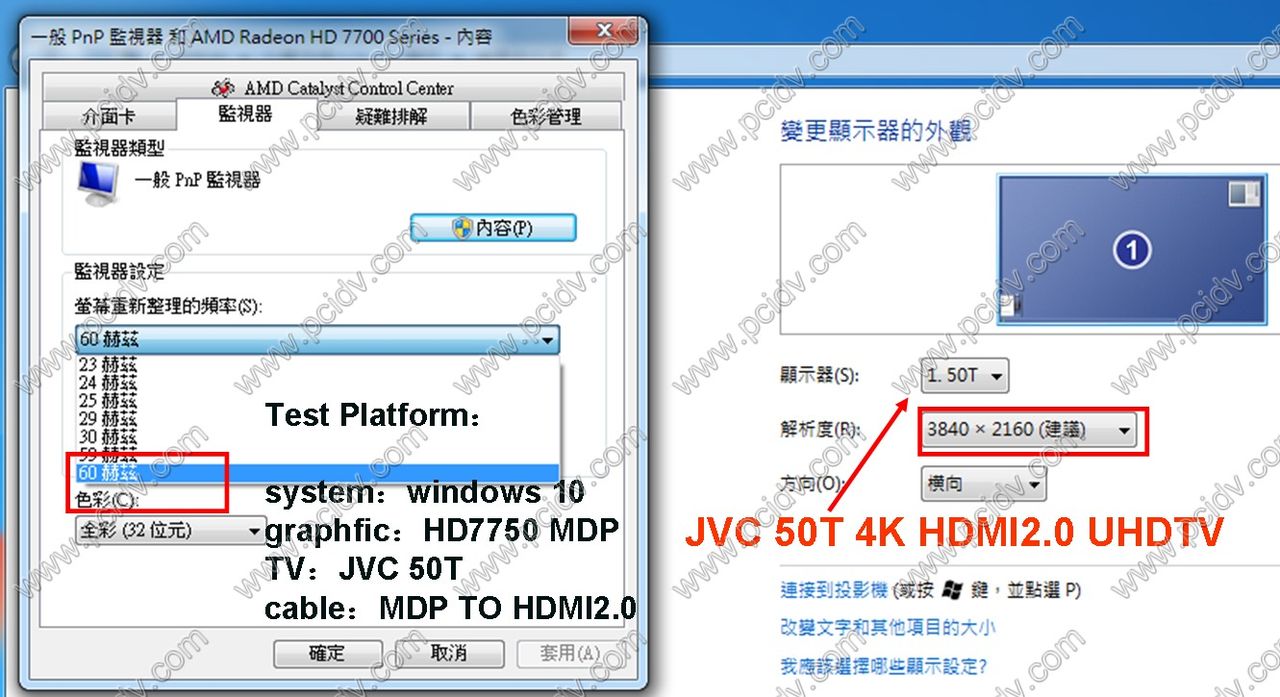

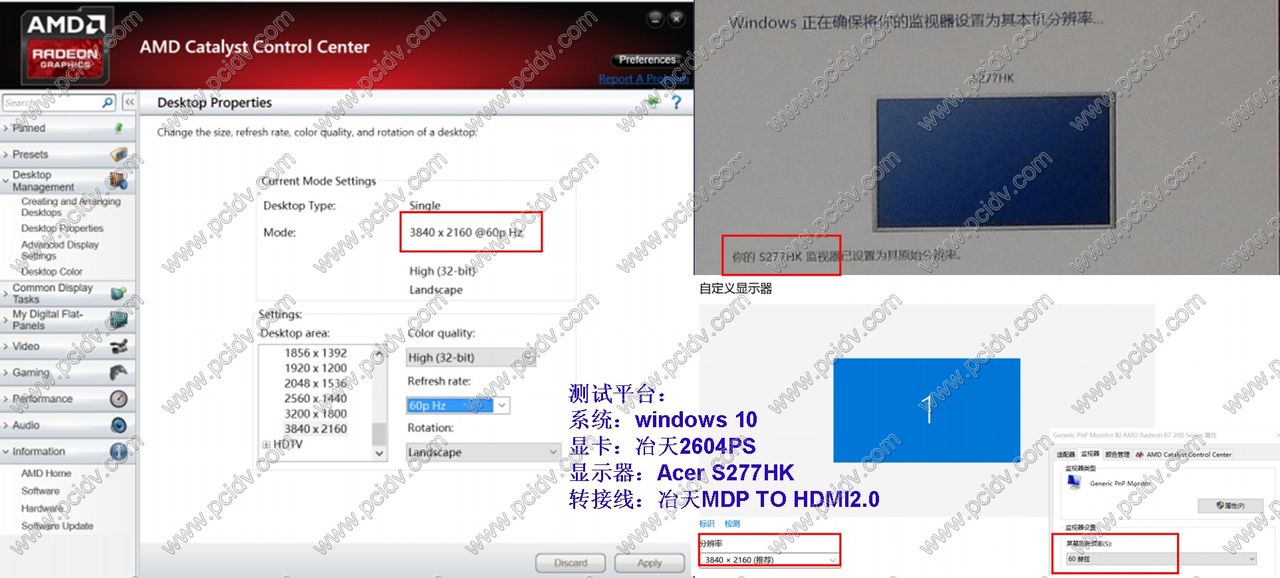

• 完美支持苹果电脑扩展第二个屏输出到4K@60Hz超高清电视 Apple iMac, MacBook pro or Mac pro

• 完美支持微软平板电脑输出4K电视Microsoft Surface Book or surface pro

• 输出端： HDMI母头; 需要另购一条HDMI2.0公对公延长线

• 仅支持从Mini DisplayPort到HDMI的单向转换.
