带锁紧，更放心。为工程项目保驾护航。大显存，速度快，频率高，解码能力强

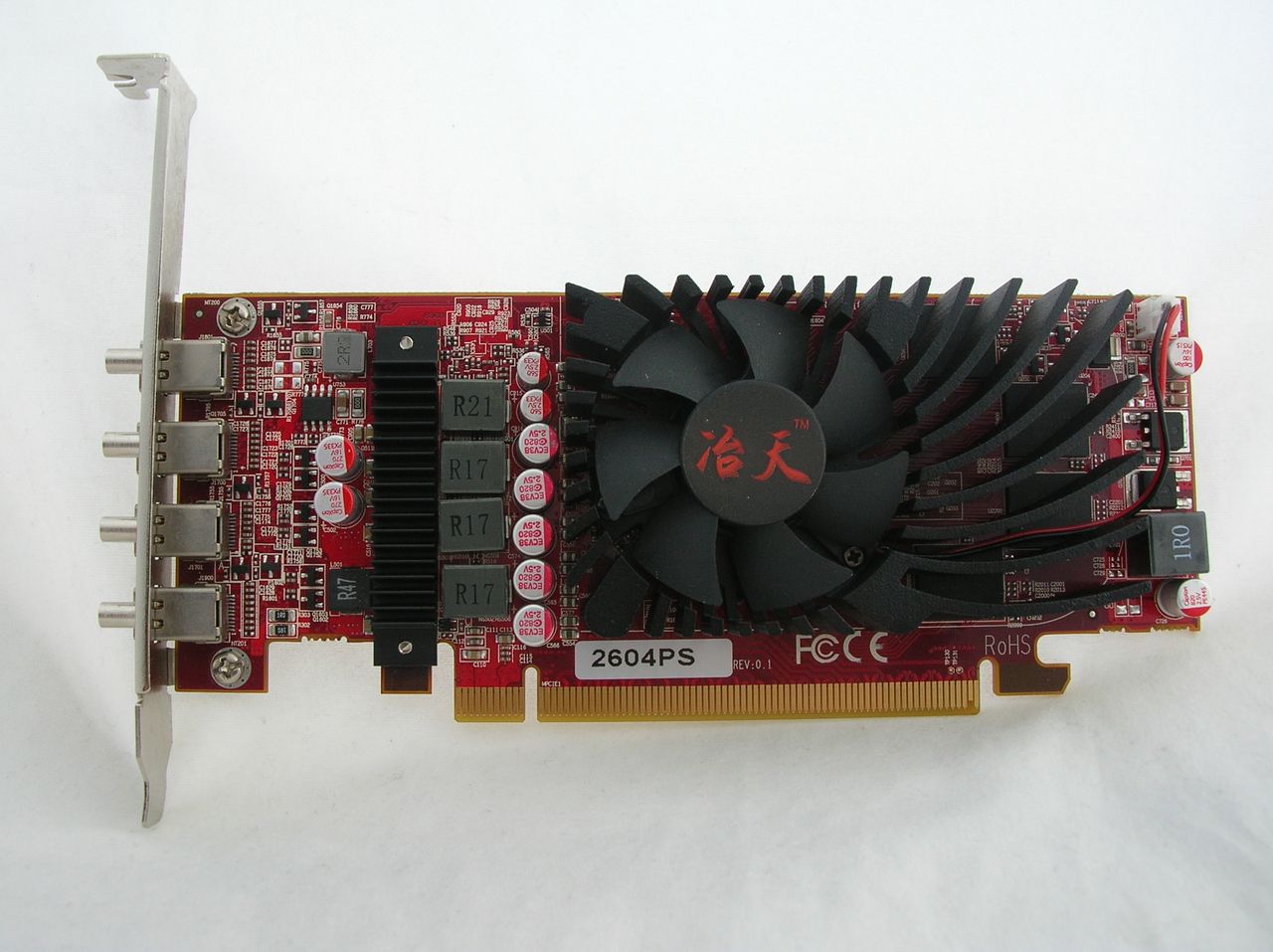

DP接口自推出以来，广受喜爱。又因其高带宽，免费授权，同时音视频输出，率先支持3840*2160 ，在显卡和显示器上，俗称大DP的标准DP接口带有卡扣设计，在连接方面比起HDMI更紧固，得到包括Nvidia ，AMD，苹果，DELL，联想等大厂联盟的支持。不过mini dp俗称小dp的接口却没有卡扣设计，在很多行业应用中，由于线材连接不牢固，易松动，接触不良，会造成丢屏，丢信号等常见问题，诸多不便。冶天显卡2604PS在设计上，依然采用半高2U小板设计，保证了低功耗，高性能的同时，将Mini DP端子优化成可以用螺丝固定锁紧的装置，再也不用担心线材松动了。

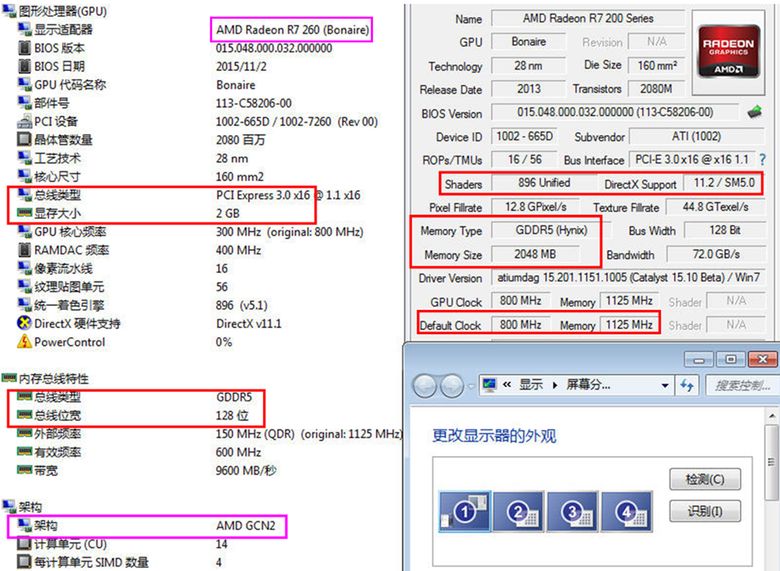

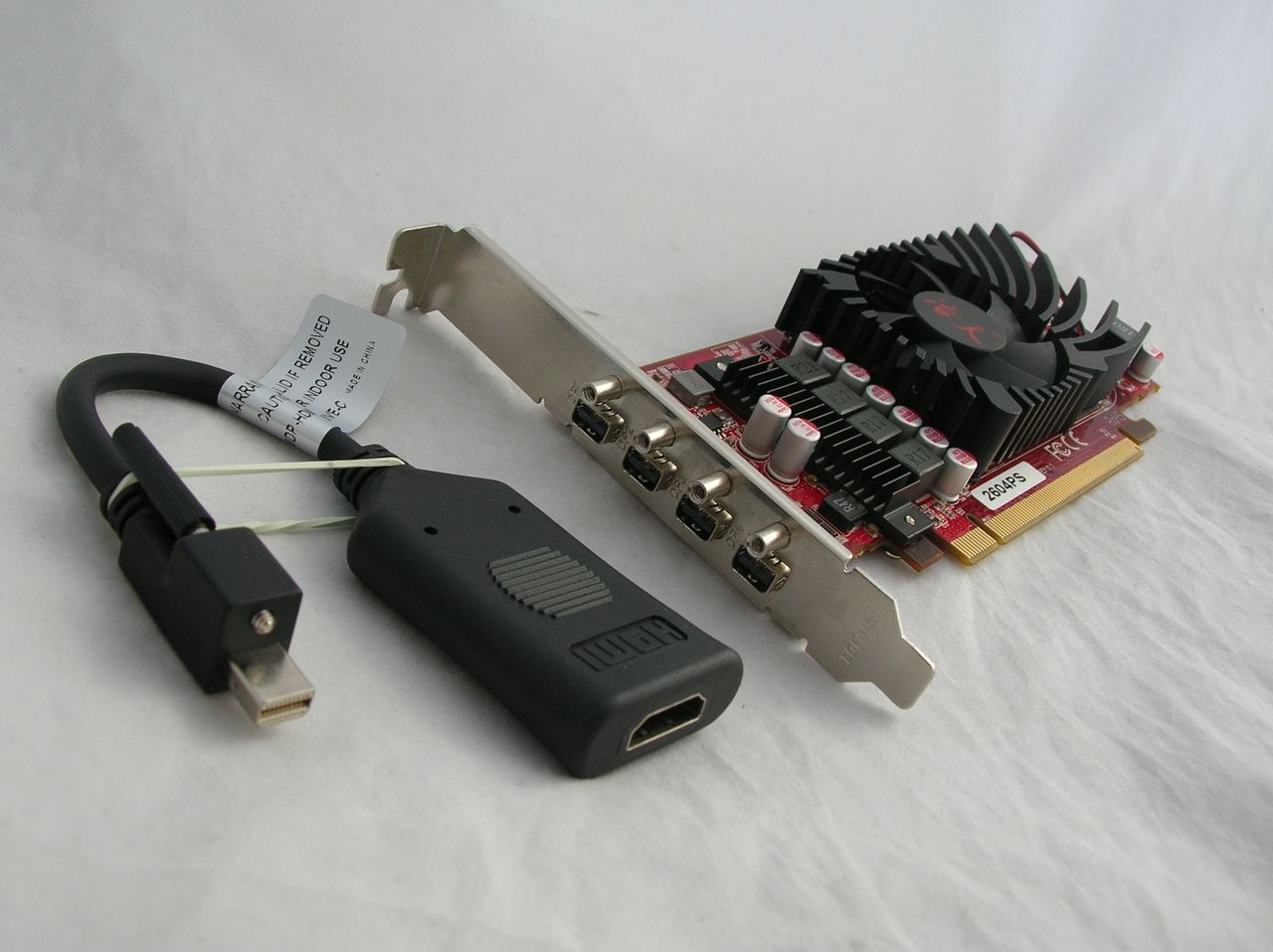

冶天3604PS采用AMD R7360 Bonaire核心，为目前刀卡中性能最强版本，2GB高速DDR5显存，流处理器高达896SP，PCIE3.0接口更高带宽，DP1.2输出支持4K @60Hz，通过搭配冶天DP转HDMI2.0转接线，也可以实现HDMI2.0 60Hz输出。
4屏显卡横向对比表
冶天®4DP 3604PS|2604PS DVI/VGA/HDMI2.0/DP1.2 四屏显卡硬件特性

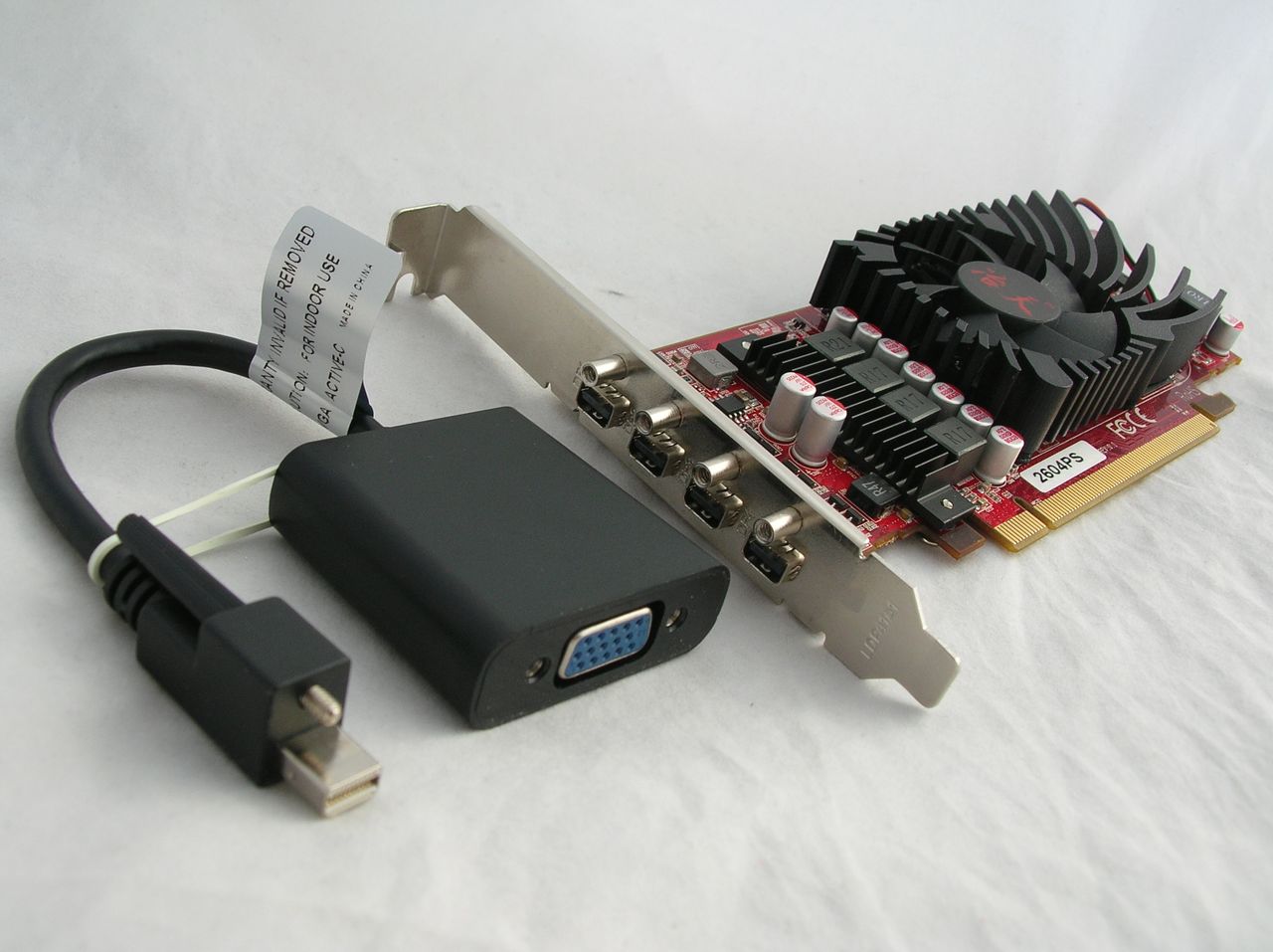

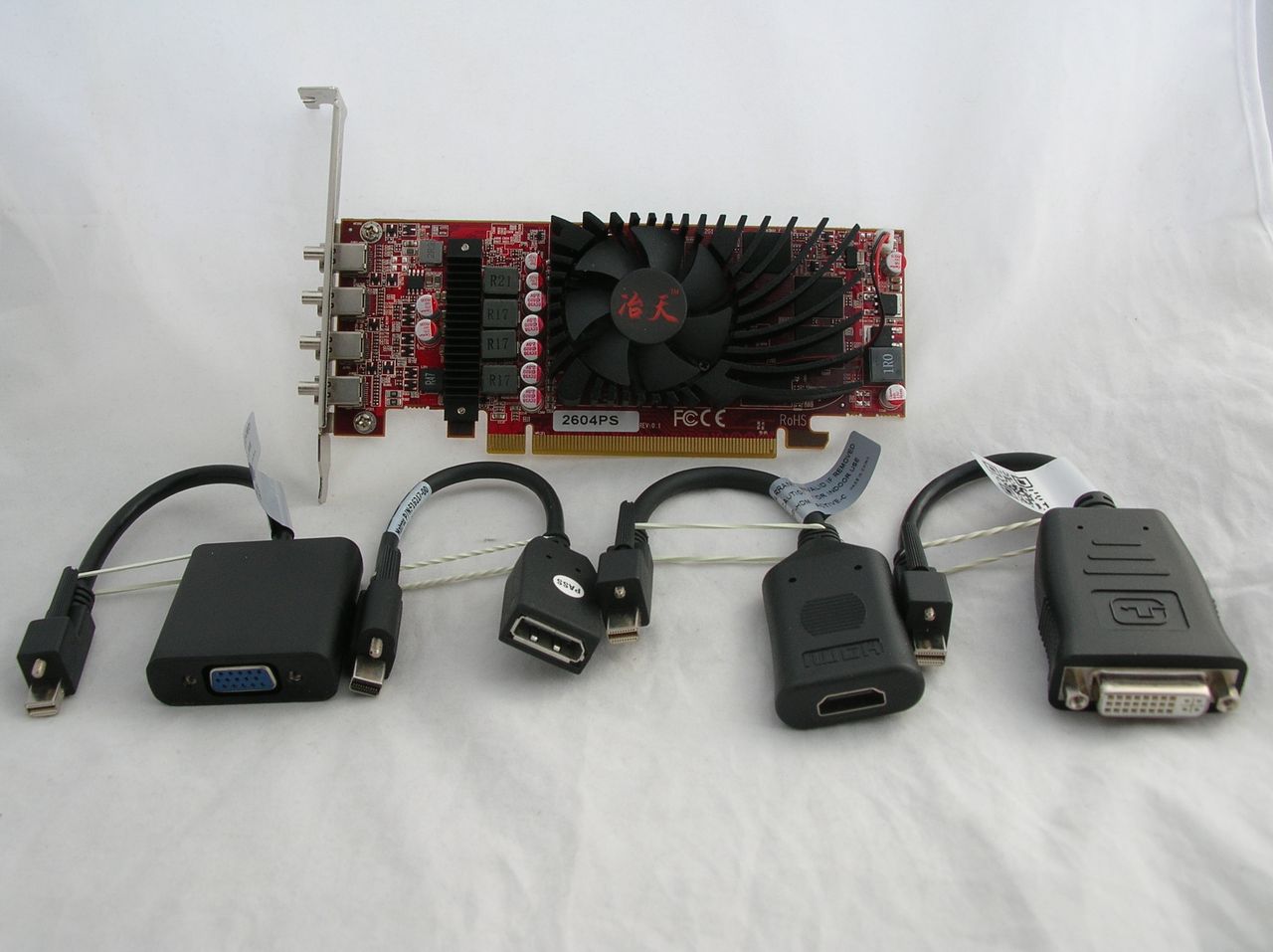

1.四头Mini DP1.2输出，可以转换VGA或DVI/HDMI数字输出，支持一机四屏或一机3屏独立窗口模式，通过分割桌面，每屏可分屏显示不同窗口画面
2.支持在Win7系统下可以3屏，可以四屏，支持2*2，4*1，1*3,3*1等多屏屏拼接模式，四屏输出一个完整的大桌面，每个屏幕显示一个大画面的四分之一窗口，可以3D游戏或视频跨屏显示
3.半高显卡可以上2U小机箱，单槽位低功耗70W,适合做伺服器及视频解码服务器等
5.拼接大屏支持3D硬件加速，视频解码流畅：2GB超大DDR5高速显存，真正DX12支持，896SP流处理器，多路1080P全高清解码。
6.支持DP1.2或HDMI2.0逐行扫描4K点对点显示：4092*2304，3840*2160 @60Hz输出；

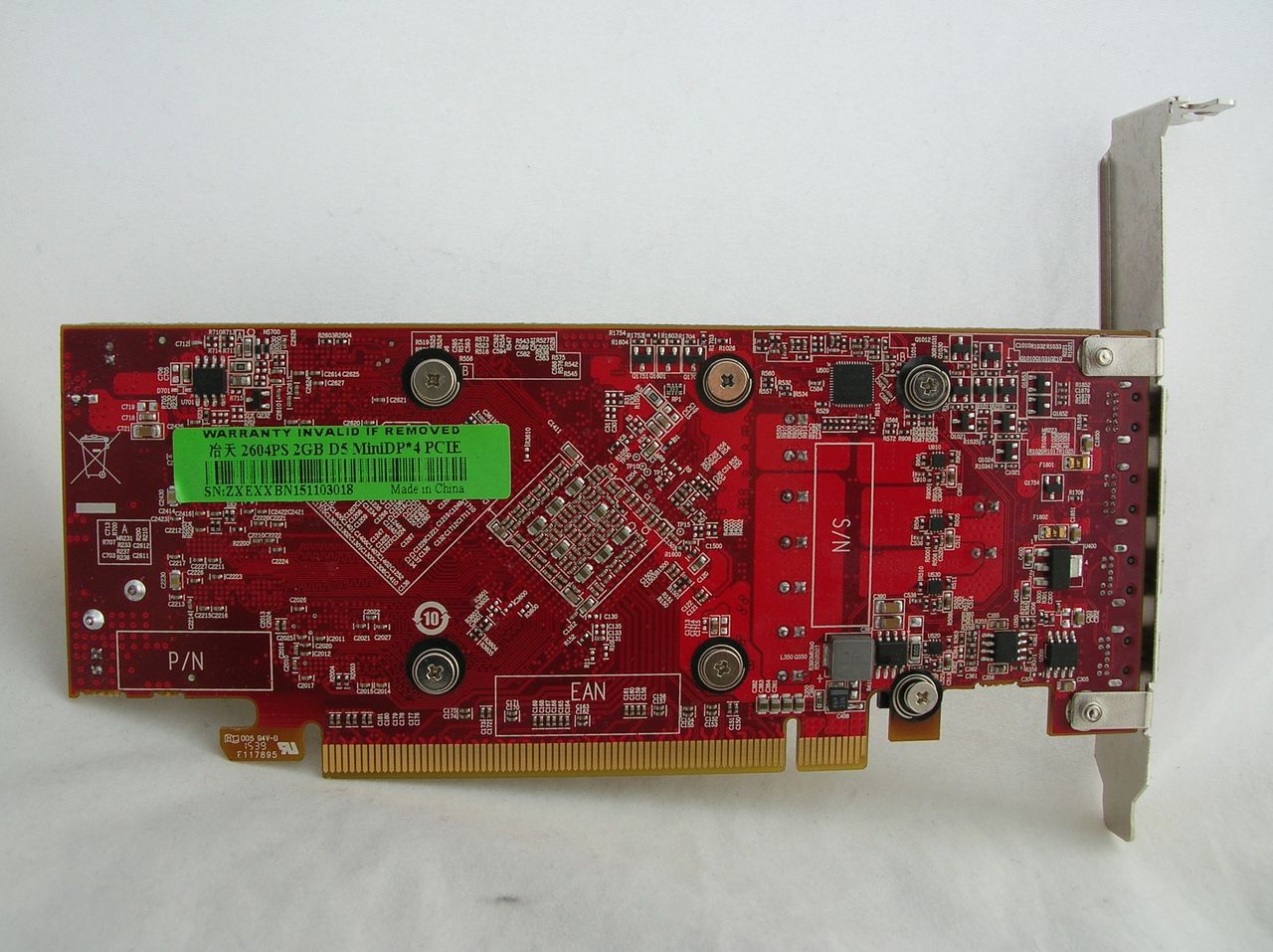

冶天3604PS|2604PS 半高2U四路DP带螺丝锁紧四屏DP/HDMI2.0显卡背面图
|
型号 Model |
冶天™ 4DP 3604PS 2604PS |
|
核心频率 Core / Mem Clock |
800Mhz / 1100Mhz |
|
介面 Mainboard Bus |
PCIe 3.0 x16 |
|
流处理器数量 Shaders |
896 SP |
|
记忆体 Memory capacity |
2GB /4GB GDDR5 |
|
记忆体位宽 Memory width |
128 bit |
|
输出接口 connector |
MINI DP1.2 *4 可转4HDMI/4DVI 4VGA |
|
DP 最高解像度 Max.resolution |
@60Hz 3840*2160，1920*1200,1920*1080,1856*1392,1800*1440 |
| DP转DVI/HDMI解像度 Max.resolution |
@30Hz 3840*2160
@60Hz 2560*1600,2560*1440,2048*1536,1920*1200,1920*1080,
1856*1392,1800*14401792*1344,1776*1000,1680*1050,1600*1200,
1600*900,1440*900,1366*768,1360*768,1280*1024,1280*960,
1280*800,1280*768,1280*720(HDTV),1024*768 |
|
OpenGL |
4.2 |
|
同时支援显示器数量support monitors |
4屏拼接，独立显示到一机16屏 |
| 一机多卡级联 cascade in 1 PC |
支持 |
|
Eyefinity 宽域技术1 |
eyefinity 2.0 |
| 默认输出顺序从上到下output order |
3→1→2→4 |
| 视频加速 DirectCompute Support |
directshow directdraw |
|
最大耗电量TDP / W |
75 W |
|
附加供电接口 add connector |
null |
|
建议使用电源 suggest Power |
650W |
|
尺寸 size |
16.8 * 6.9 * 2.0 (CM)单插槽 2U/4U，半高/全高，全长 |
|
OS 支援 system |
Windows Vista®，Windows®7 8或Linux®（32位或64位） |
|
系统需求 system require |
一根PCIe® x16; 3.0 或兼容 PCIe® x16 插槽
2G系统内存
光碟机作安装驱动程式之用
450W或更大的电源微软®的Windows Vista®，Windows®7或Linux®（32位或64位） |
|
电视墙模式 TV Wall mode |
2*2,4*1,1*4（旋转）,1*3,3*1,2*1,1*2 |
|
拼接墙分辨率
combine resolution |
4K*2K,8K*1K,1K*8K(旋转)，6K*1K, |
冶天显卡一机多屏16屏显示分屏输出
多屏显卡拼接大屏幕电视墙方案：
ATI Eyefinity宽域技术的多屏配置显示效果 4台液晶屏旋转90度拼接，整合大画面分屏显示：多窗口程序（网页+股票+word+视频播放+PDF+flash等 |
