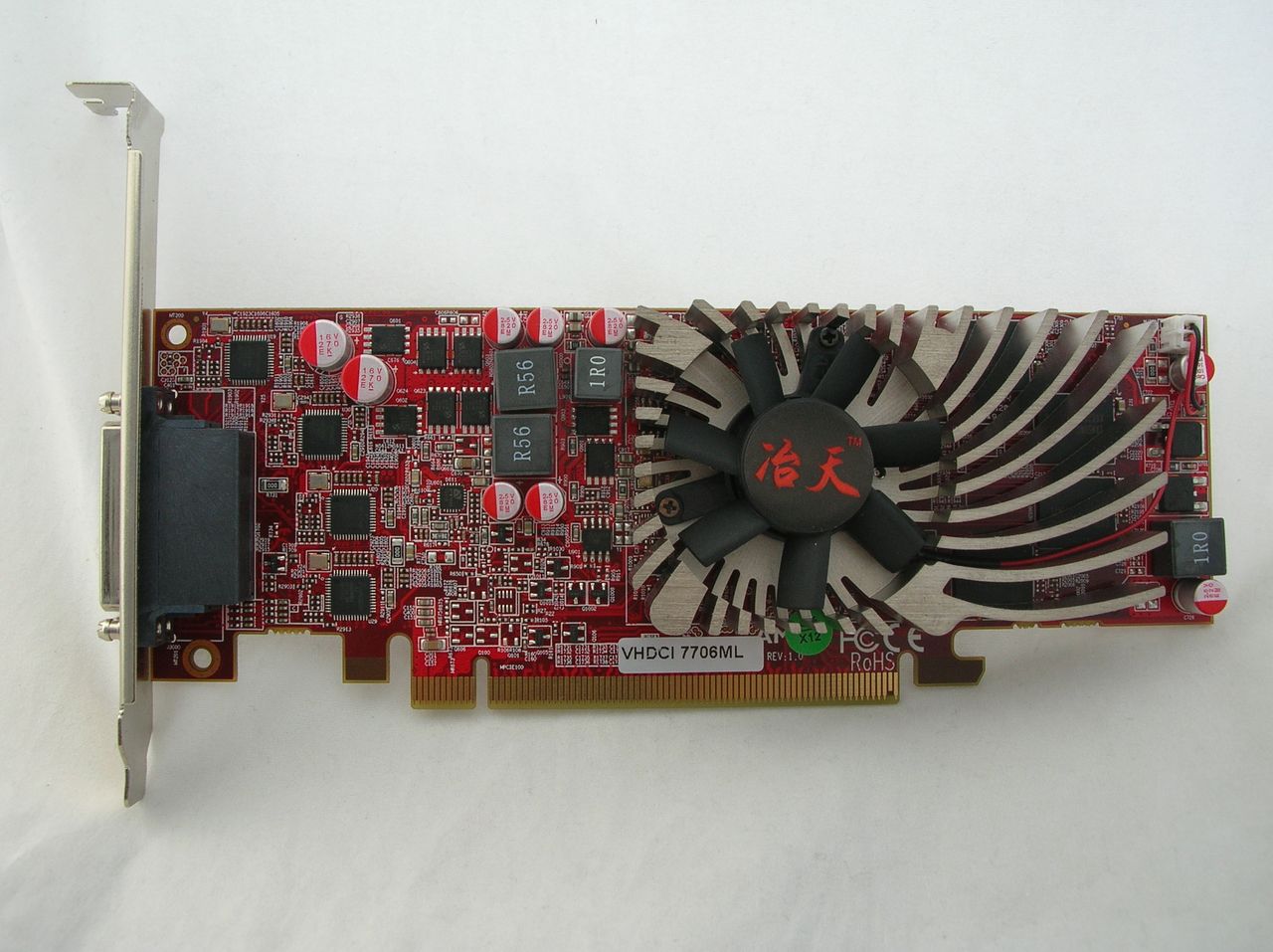

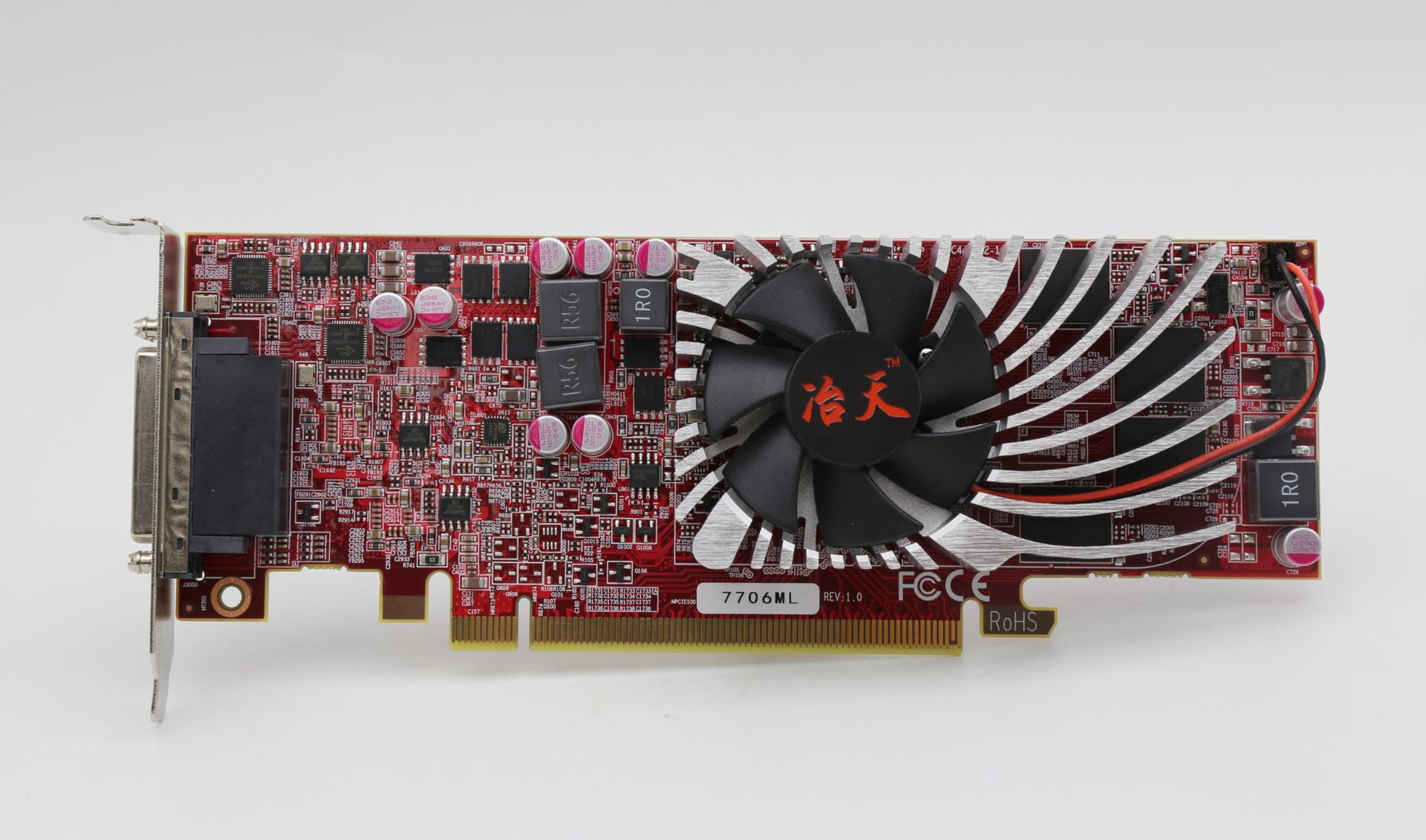

冶天®VHDCI 7706ML半高2U单卡6屏输出，单屏1920*1080P，点对点输出分辨率倍增，可转换6DVI/6HDMI连接液晶电视墙多屏卡特性：
冶天7706ML与6DP 7756P，vhdci 7756L,7756D区别在于：半高刀卡，可以上2U机架式服务器小机箱，是半高显卡中唯一支持6屏，可以整屏，可以分屏显示的。拼接模式支持4行1列，6行1列，1行6列，2行3列的；支持多通道投影融合，LED液晶边缘重叠；低功耗，适用于大多数只带小功率电源的品牌电脑，如联想,DELL等。
6屏显卡专业多屏拼接卡横向对比表

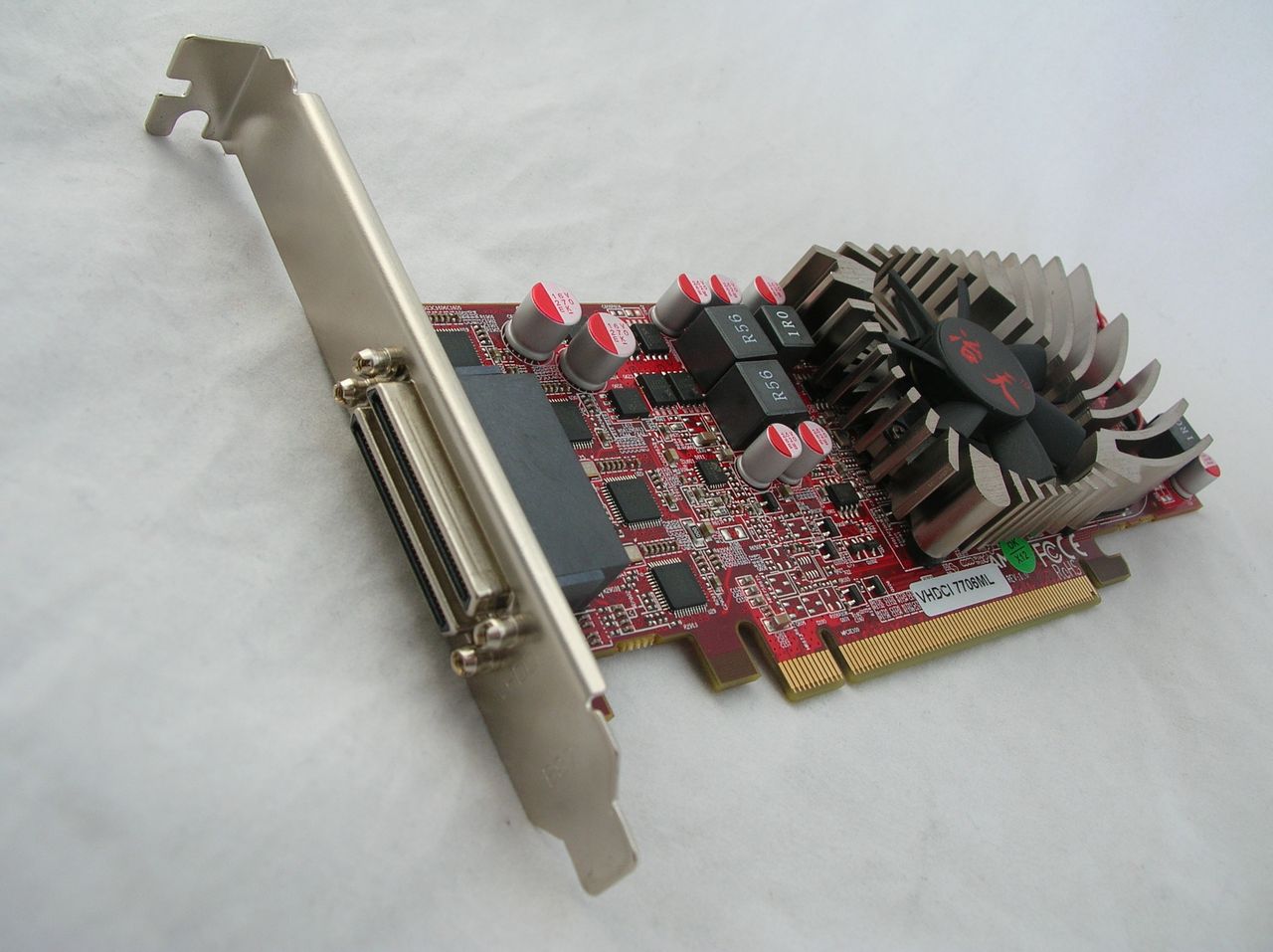

带锁紧，更牢固，更放心，彻底解决目前mini dp显卡掉线，及接触不良原因导致掉屏问题，为工程项目保驾护航。
DP接口自推出以来，广受喜爱。又因其高带宽，免费授权，同时音视频输出，率先支持 [email protected]
，在显卡和显示器上，俗称大DP的标准DP接口带有卡扣设计 ，在连接方面比起HDMI更紧固，得到包括Nvidia ，AMD，苹果，DELL，联想等大厂联盟的支持。不过mini dp俗称小dp的接口却没有卡扣设计，在很多行业应用中，由于线材连接不牢固，易松动，接触不良，会造成丢屏，丢信号 等常见问题，诸多不便。冶天显卡VHDCI 7706ML在设计上，采用半高小板，刀卡设计，保证了低功耗，高性能的同时，将Mini DP端子优化成可以用螺丝固定锁紧的装置VHDCI接口 ，保证视频信号的抗干扰性的同时，也不用担心线材松动了。
自带模拟显示器EDID寄存 功能，装完驱动配置好后，即使把显示器线全拔掉，也不会影响显示效果。
冶天VHDCI 7706ML 1GB DDR5显存高性能6屏显卡 多屏拼接一机6屏电视墙显卡规格参数
型号 Model
冶天™ 7706ML HD 7700M
核心频率 Core / Mem Clock
700Mhz / 1100Mhz
介面 Mainboard Bus
PCIe 3.0 x16
流处理器数量 Shaders
512 SP
记忆体 Memory capacity
1GB GDDR5
记忆体位宽 Memory width
128 bit
输出接口 connector

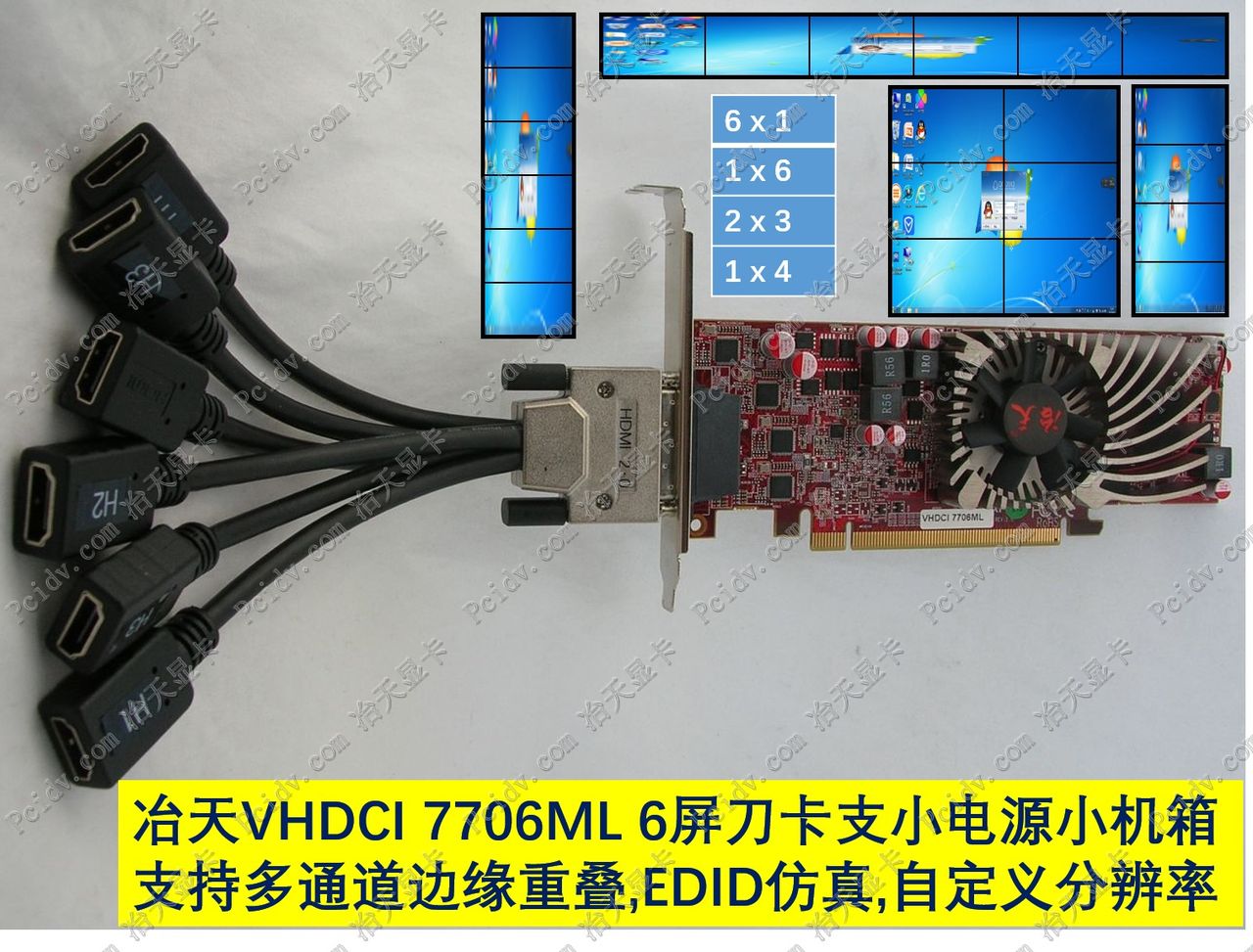

VHDCI*2,VHDCI TO 6DVI/6HDMI
DVI/HDMI解像度 Max.resolution
@60Hz 超宽21：9显示器屏幕( @30Hz 3840x2160 4096x2160 （HDMI1.4）
@60Hz 1920*1200,1920*1080
1680*1050,1600*1200,1600*900,1440*900,1366*768, 1360*768, 1280*1024,
1280*960,1280*800 1024*768
OpenGL
4.4
同时支援显示器数量support monitors
6屏拼接，6屏扩展，6屏复制
一机多卡级联 cascade in 1 PC
支持
Eyefinity 宽域技术1
eyefinity 2.0
视频加速 DirectCompute Support
directshow directdraw
最大耗电量TDP / W
60 W
附加供电接口 add connector
null
建议使用电源 suggest Power
450W
尺寸 size
18.9*6.9*2 (CM) 单插槽 半高2U小机箱4U全长
OS 支援 system
Windows Vista®，Windows®7 8或Linux®（32位或64位）
系统需求 system require
一根PCIe® x16; 3.0 或兼容 PCIe® x16 插槽
电视墙模式 TV Wall mode
逻辑屏：2*1;1*2;3*1;1*3;4*1;2*2;5*1;1*5;3*2;6*1,1*6
拼接墙分辨率 combine resolution
12屏4*3：(1920*4) x (1080*3)=7680 x 3240 8K*3K （此上为配合DP HUB效果） 7屏7*1：（1920*7）x (1080*1)=13440 x 1080 13K*1K
多屏拼接点对点显示高清大数据监控分析图饼图柱形图
所看即所得：冶天®VHDCI 7706ML六屏显卡6DVI/6VGA/DP1.2/HDMI2.0硬件特性
1.支持六屏独立扩展模式，点对点输出分屏显示，任意开窗口，窗口全屏漫游，每屏可显示不同窗口画面；也支持2+3,4+2,3+3模式：双屏拼接+1个独立扩展窗口。
2.支持在Win7系统下可以支持3x1，1*3,2*2,4*1,1*4,5*1,1*5,3*2 等多种多屏拼接模式，多屏输出一个完整的大桌面，每个屏幕显示一个大画面的若干分之一窗口，可以3D游戏或视频跨屏显示，视频信号数字输出到电视墙。
3.带螺丝锁紧扣，工业接口设计，半高显卡，单槽位适合多卡并插，低功耗60W,适合小电源品牌机，联想，DELL等， 支持windows2008/2012驱动，适合做伺服器及视频解码服务器等
4.拼接大屏支持3D硬件加速，视频解码流畅 ：1GB超大DDR5高速显存，真正DX11支持，512SP流处理器，多路1080P全高清解码。
5.支持DP1.2或HDMI2.0 超高清[email protected]
；
6.单卡独立6路音频/视频分屏输出 ，支持每个屏幕播放不同画面内容，兼容性好，直连液晶电视拼接墙，无需昂贵视频拼接器，定位于专业数字告示，信息标牌与数字电视墙市场
7.自带模拟显示器EDID仿真功能，即使不接显示器一样做拼接模式，分屏模式。
8.支持自定义显示分辨率 ，支持水平，垂直方向自定义特殊分辨率
冶天一机多屏炒股票电脑-职业操盘利器 (同花顺/通达信/东方财富通/大智慧/钱龙)，基金/外汇/股指期货/行情软件只需安装一次，自选股票池不需重复添加，交易界面，实时大盘动态指数，分时走势/K线图/深港通多股同列。一套键盘鼠标控制弹窗 显示，主屏副屏间一键发送 ，不需拖动
冶天VHDCI 7706ML带螺丝锁紧6屏显卡，单屏1920*1080P，点对点输出分辨率倍增（6屏拼接成一个完整大桌面，任务栏视频跨屏显示)，，专攻数字显示牌与数字墙市场，兼具美貌与智慧（全球首款），超高清与速度（8K*3K，低功耗高清解码性能).
支持Eyefinity 宽域2.0 技术的专业显示卡。
**支持Eyefinity 宽域2.0,能实现windows任务条、对话窗口重新定位。提供更丰富的Eyefinity宽域分辨率选项，支持M*N 任意垂直与旋转的屏幕组态。冶天一机6屏显卡多屏拼接电视墙方案
**单GPU实现6路VGA，6HDMI或6DVI输出，输出严格同步锁相、色彩一致，最大分辨率12Kx2K
采用PCI-Express 3.0 接口标准的专业显示卡

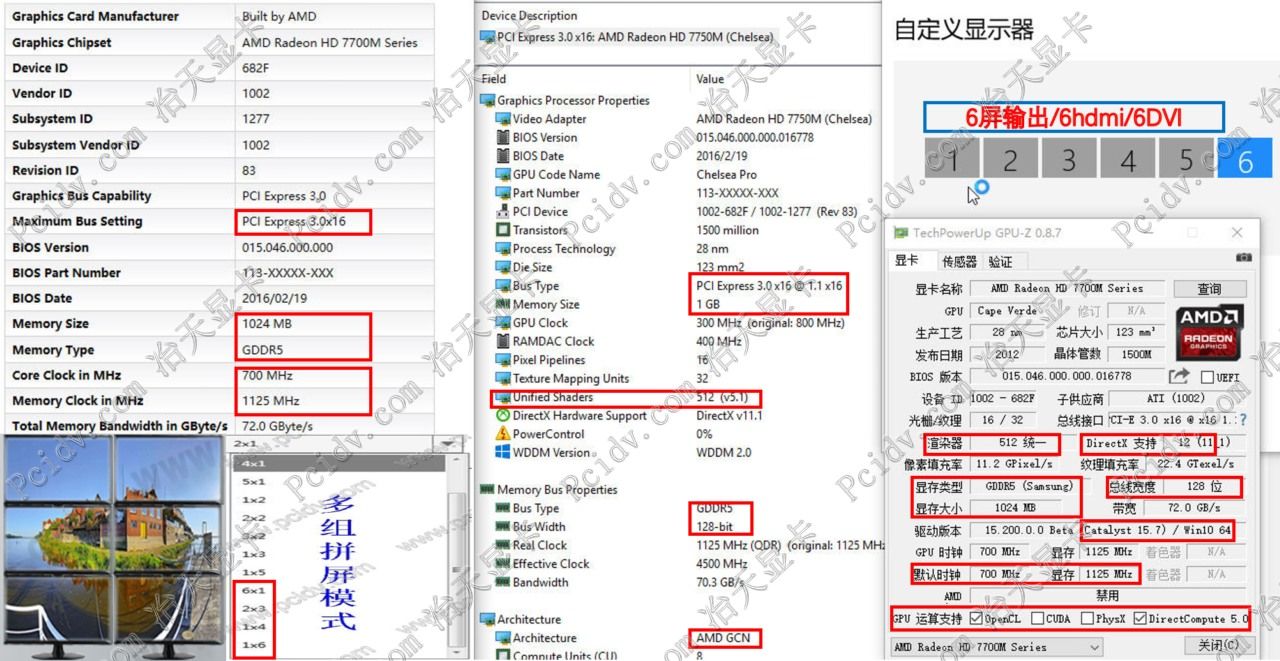

冶天VHDCI 7706ML 多屏拼接显卡硬件实测参数及拼接屏组合模式
冶天VHDCI 7706ML单口支持21:9超宽显示器 ，电视单屏最大分辨率3840*1440或2560*1080 60Hz刷新 ,并可启用3联屏环幕拼接 模式
多卡级联一机多屏创建多组eyefinity不同宽域拼接形成有拼接，有独立显示的大屏电视墙
冶天显卡一机多屏扩展24屏显示分屏独立输出
若用windows识别顺序，对应123456连接方法是：【A3,A2,A1 B1,B3,B2；A3,A2,A1 B1,B3,B2】；此时ATI识别顺序为：12346578910,12,11
冶天
多屏显卡
6屏
5屏
4屏
3屏
分辨率/拼屏模式
3x2
2X3
5X1
1X5
4X1
1X4
2X2
3X1
1X3
2400X1200
1600X1800
4000X600
800X3000
3200X600
800X2400
1600X1200
2400X600
800X1800
3072X1536
2048X2304
5120X768
1024X3840
4096X768
1024X3072
2048X2400
3072X768
1024X2304
3456X1728
2304X2592
5760X864
1152X4320
4608X864
1152X3456
2304X1728
3456X768
1152X2592
3840X1440
2560X2160
6400X720
1280X3600
5120X720
1280X2880
2560X1440
3840X720
1280X2160
3840X1536
2560X2304
6400X768
1280X3840
5120X768
1280X3072
2560X1536
3840X768
1280X2304
3840X2048
2560X3072
6400X1024
1280X5120
5120X1024
1280X4096
2560X2048
3840X1024
1280X3072
4080X1536
2720X2304
6800X768
1360X3840
5440X768
1360X3072
2720X1536
4080X768
1630X2304
4080X2048
2720X3072
6800X1024
1360X5120
5440X1024
1360X4096
2720X2048
4080X1024
1360X3072
4098X1536
2732X2304
6830X768
1366X3840
5464X768
1366X3072
2732X1536
4098X768
1366X2304
4320X1800
2880X2700
7200X900
1440X4500
5760X900
1440X3600
2880X1800
4320X900
1440X2700
4800X2400
3200X3600
8000X1200
1600X6000
6400X1200
1600X4800
3200X2400
4800X1200
1440X3600
5040X2100
3360X3150
8400X1050
1680X5250
6720X1050
1680X4200
3360X2100
5040X1050
1680X3150
5760X2160
3840X3240
9600X1080
1920X5400
7680X1080
1920X4320
3840X2160
5760X1080
1920X3240
5760X2400
3840X3600
9600X1200
1920X6000
7680X1200
1920X4800
3840X2400
5760X1200
1920X3600
11520*4320
[email protected]
11520*4320
一键发送网页分屏显示不同内容（可以是word+excel+图片+视频）,一套键盘鼠标控制弹窗显示，主屏和终端间一键发送 ，不需要拖动窗口移动
冶天VHDCI 7706ML六屏输出显卡6通道投影拼接内置边缘融合解决方案
应用行业：会议室、展览展示、教育等行业
超级一机多屏电脑主机：视频会议，数字标牌，远程教育，KTV夜总会应用
多屏时代，效率时代，财富时代，时不我待 ATI Eyefinity宽域技术的多屏配置显示效果
金融应用 可以将大智慧双屏投资家、 核新同花顺 、通达信金融终端双屏版，东方财付通等软件的不同功能窗口，分拆到多屏显示系统的各个屏幕上同时显示，各种行情信息一览无余。为金融行业提供多样化、多层次的多屏解决方案，全面提升用户的个性化需求。
冶天VHDCI 7706ML支持两种高清接口自由选择
细节决定成败，让我们为你所想，小工具大作用 为了增加接口的牢固性，这个小配件不要忘记固定一下

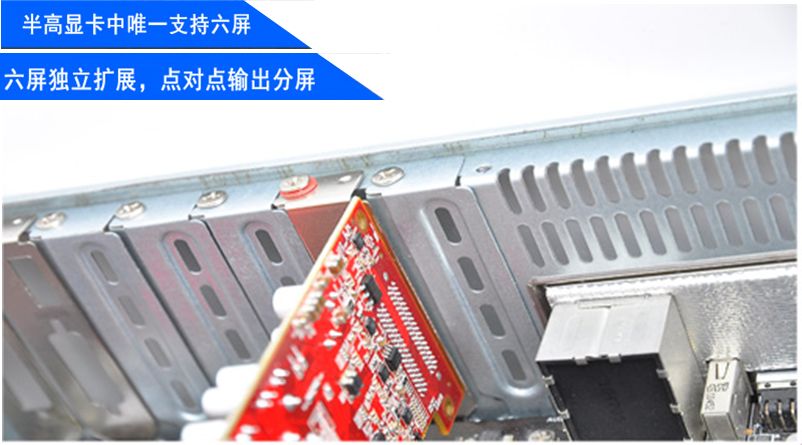

显卡适配机箱的选择：
