冶天第二代8屏拼接显卡产品：基于AMD北极星Polaris21核心架构RX560芯片组，在3D性能及视频性能上均有较大幅度提升。
RX 560的Polaris 21核心规模，基本上就是从RX 570的Polaris 20 核心砍半而来，完整的16组CU单元，一组CU单元64个SP流处理器，共同构成16*64=1024个SP流处理器，64个TMU纹理单元，16个ROP光栅单元，默认频率也由1090-1200MHz提升至1175-1275MHz，采用4GB的GDDR5显存，显存位宽128bit，带宽96Gbps。相比GTX750 Ti及R7 360性能提高约40%
8屏拼接8屏显卡冶天5608P参数规格
|
型号 Model |
|
| GPU架构 |
基于AMD RX560 |
| Compute units 计算单元 |
16 |
|
核心频率 Core / Mem Clock |
1175 Mhz / 1500Mhz |
|
介面 Mainboard Bus |
PCIe 3.0 x8 |
|
流处理器数量 Shaders |
1024 SP |
|
记忆体 Memory capacity |
4GB GDDR5 |
|
记忆体位宽 Memory width |
128 bit |
|
输出接口 connector |
|
|
DP MAX解像度 Max.resolution |
单屏3840*2160 30Hz（连接4路）
单屏1920*1080 60Hz（连接8路） |
| DP转DVI/HDMI解像度 Max.resolution |
@60Hz
1920*1200,1920*1080,1856*1392,1800*14401792*1344,1776*1000,
1680*1050,1600*1200,1600*900,1440*900,1366*768,1360*768,
1280*1024,1280*960,1280*800,1280*768,1280*720(HDTV),1024*768 |
|
视频3D加速接口APIs supported |
DirectX® 12, OpenGL® 4.6, Vulkan™1.1, Shader model 5.1, OpenCL 2.0 |
|
同时支援显示器数量support monitors |
可8屏拼接一个大画面，不可以8个单独扩展屏 |
| 显示器色深 |
支持 8 位 |
| 立体 3D 输出（3 针 DIN） |
|
| 一机多卡级联 cascade in 1 PC |
|
| AMD CrossFire™ Pro 技术 |
|
|
Eyefinity 宽域技术1 |
eyefinity 2.0 |
| 默认输出顺序从上到下output order |
6-5-8-7-4-3-2-1 |
| video acceleration视频加速 |
HEVC Encode (UP TO 4K) |
|
最大耗电量TDP / W |
90 W |
| AMD显示变频(freesync)技术 |
|
|
附加供电接口 add connector |
无 |
|
建议使用电源 suggest Power |
500W |
|
尺寸 size厘米CM |
裸卡:110x202x15(含金手指) 单槽位4U，全高，全长 |
|
OS 支援 system |
Windows 10®，或Linux®（32位或64位） |
|
系统需求 system require |
一根PCIe® x16; 3.0 或兼容 PCIe® x16 插槽
8G系统内存
光碟机作安装驱动程式之用
500W或更大的电源微软®的Win10®
|
|
电视墙模式 TV Wall mode |
|
|
拼接墙分辨率
combine resolution |
8屏2行4列：（1920*4）x (1080*2)=7680 x 2160
8屏1行8列：（1920*8）x (1080*1)=15360 x 1080
6屏1行6列：（1920*6）x (1080*1)=11520 x 1080
6屏3行2列：（1920*2）x (1080*3)=3840 x 3240
4屏1*4：（1920*1）x (1080*4)=1920 x 4320
4屏4*1：（1920*4）x (1080*1)=7680 x 1080
4屏2*2：（1920*2）x (1080*2)=3840 x 2160 |
多屏拼接点对点显示高清大数据监控分析图饼图柱形图

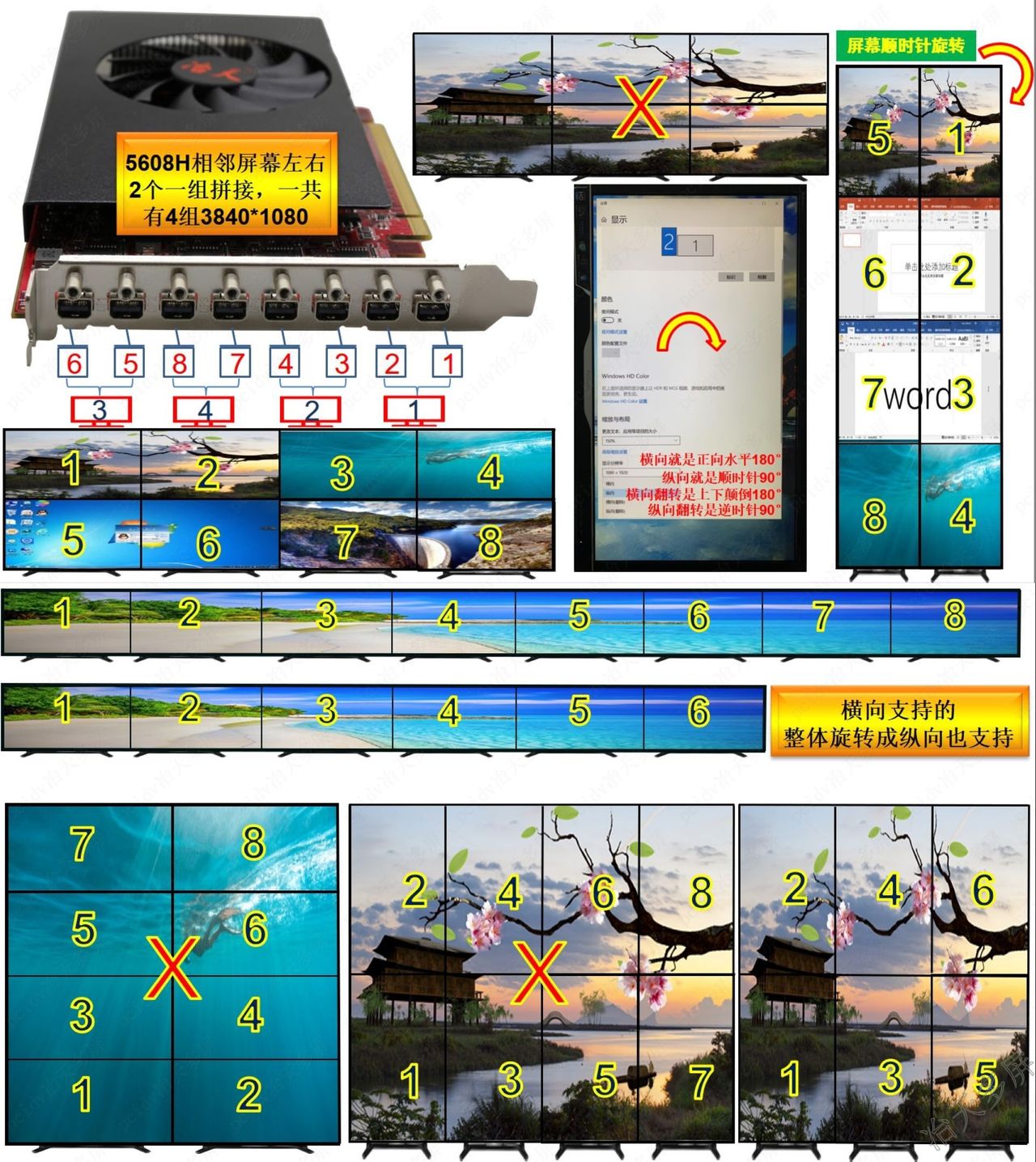

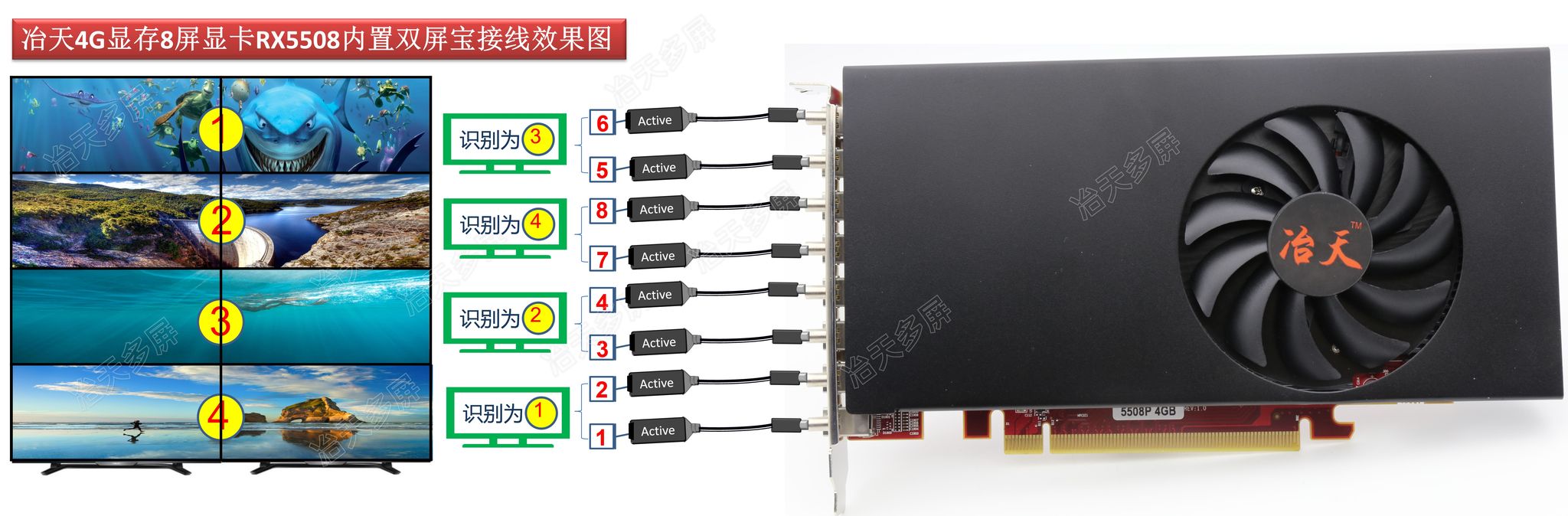

冶天5608P显卡8屏拼接大屏幕接线顺序图：

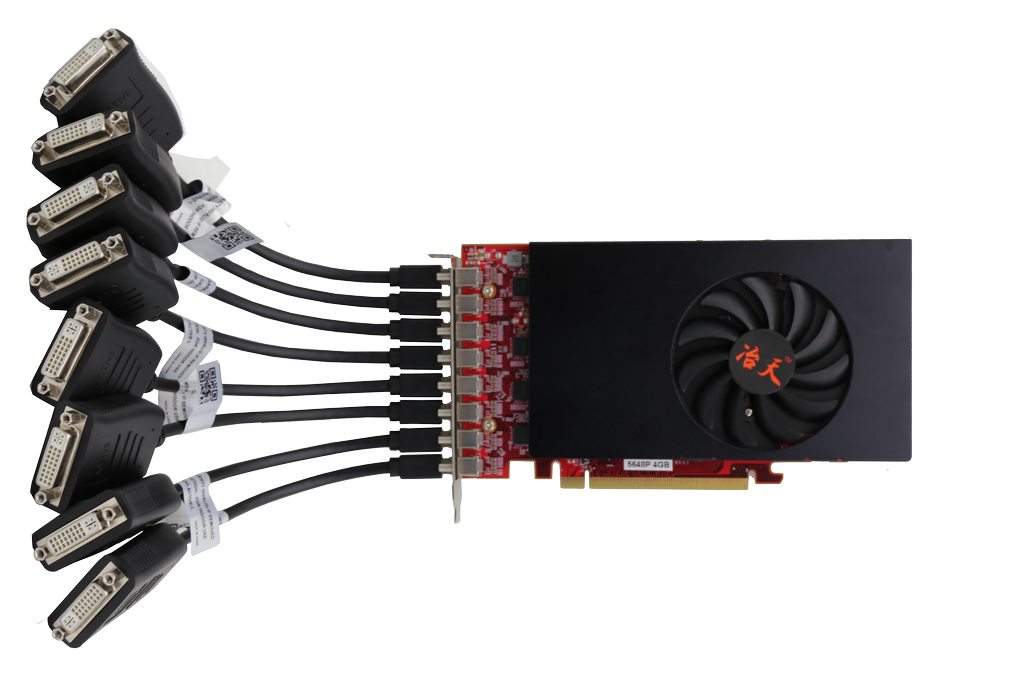

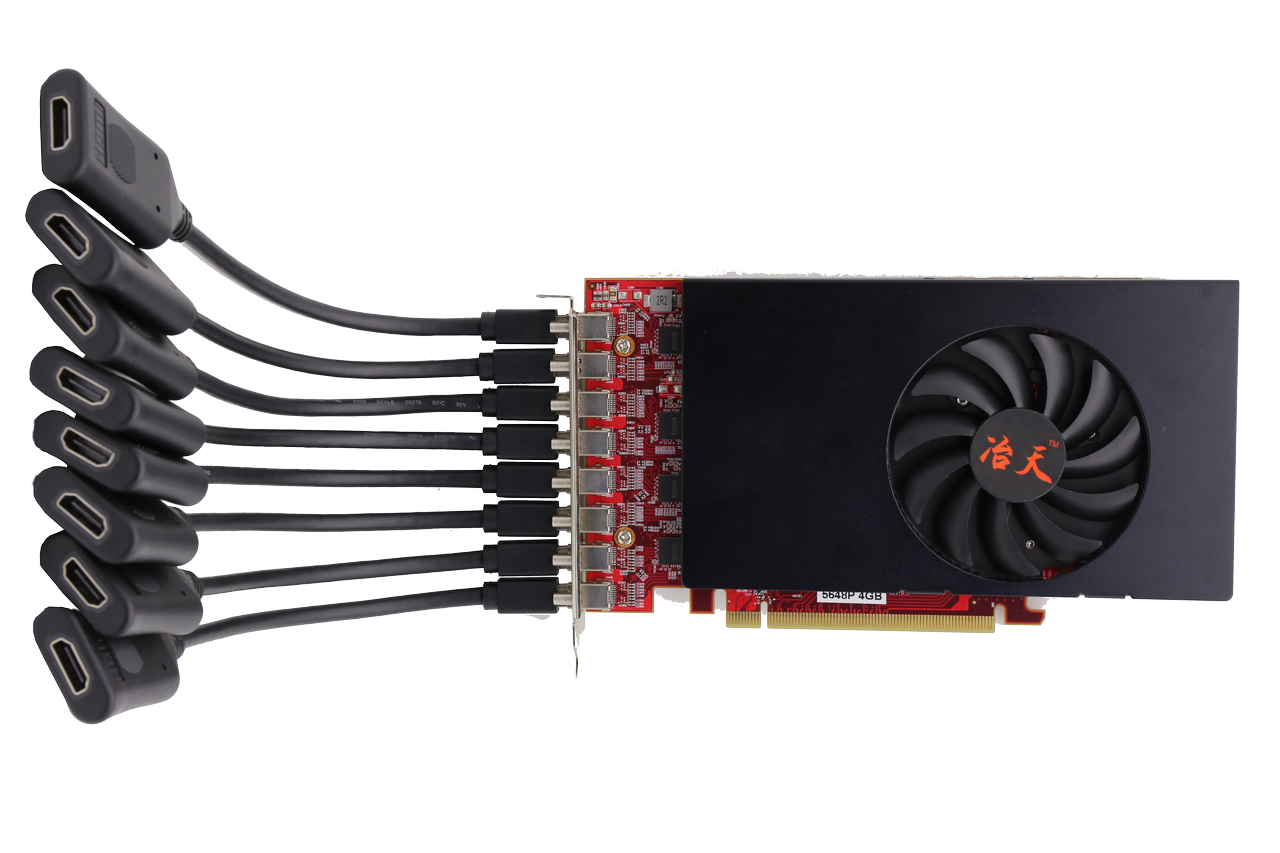

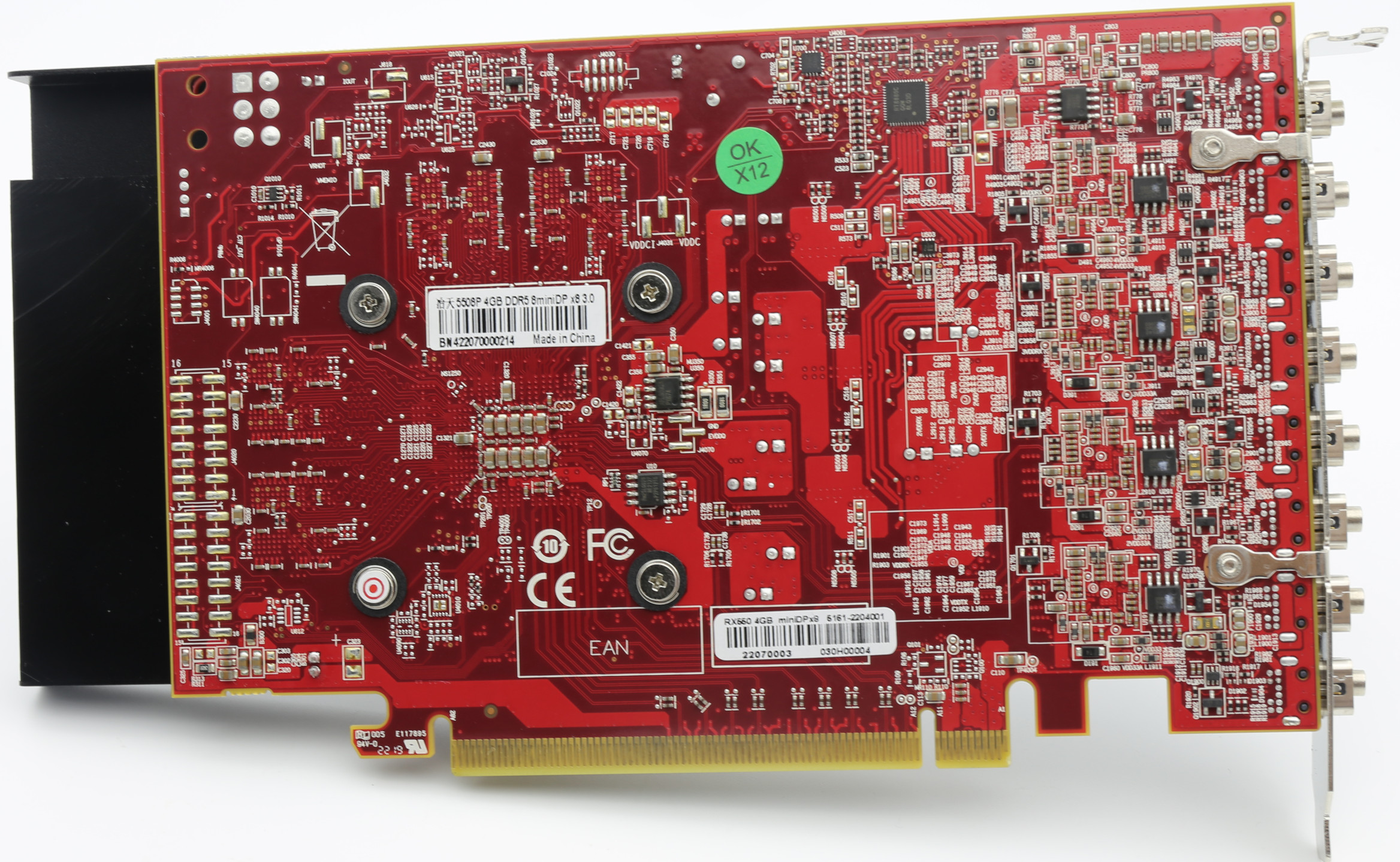

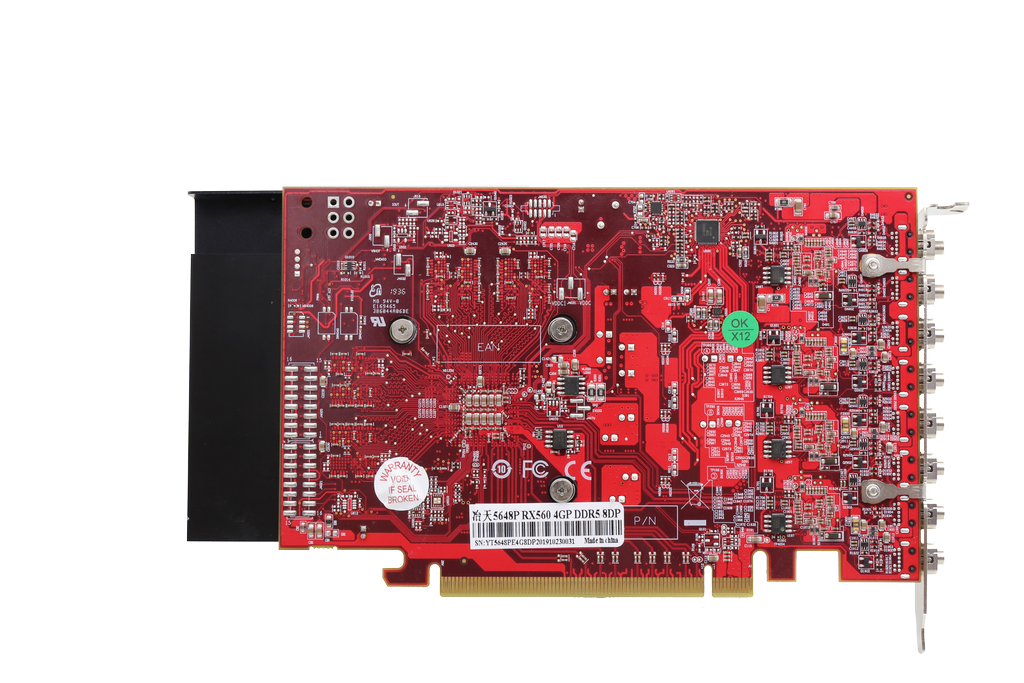

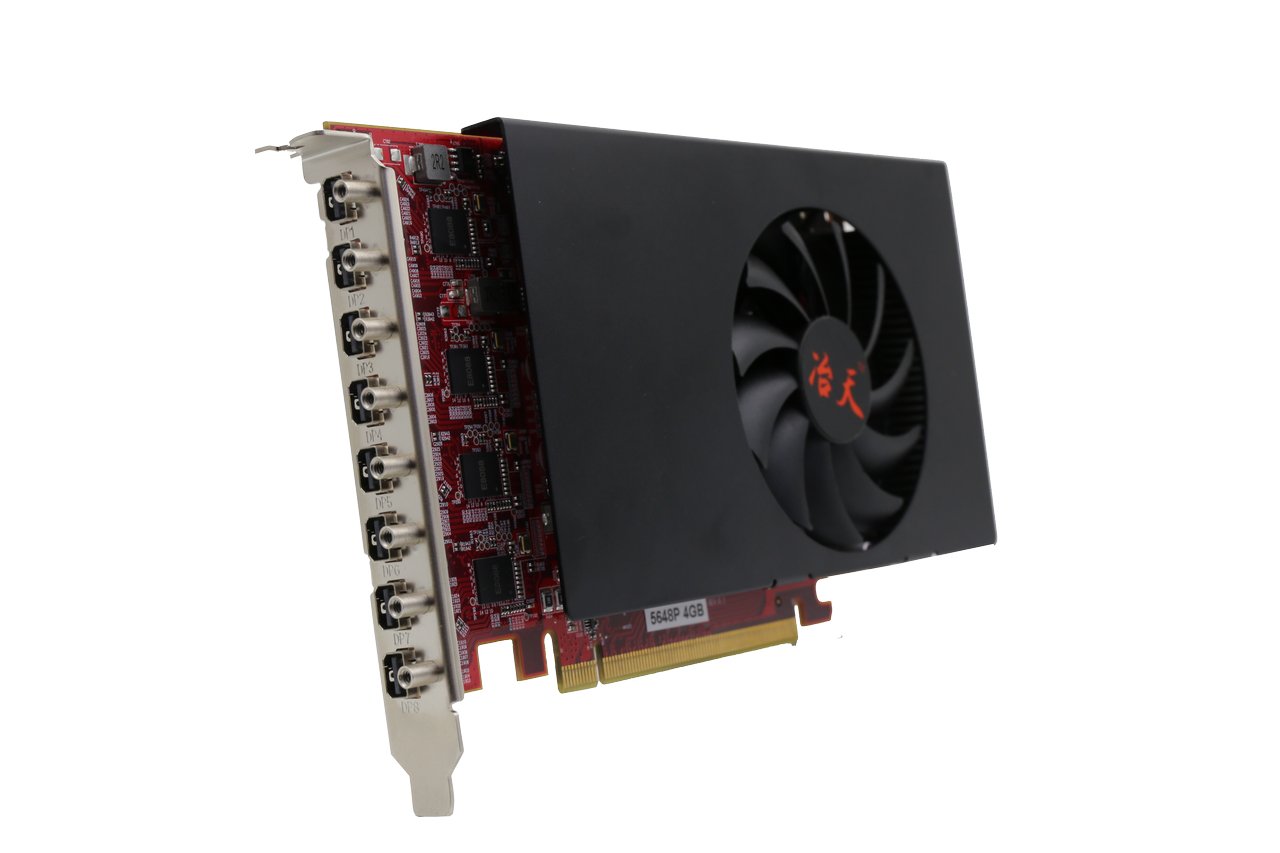

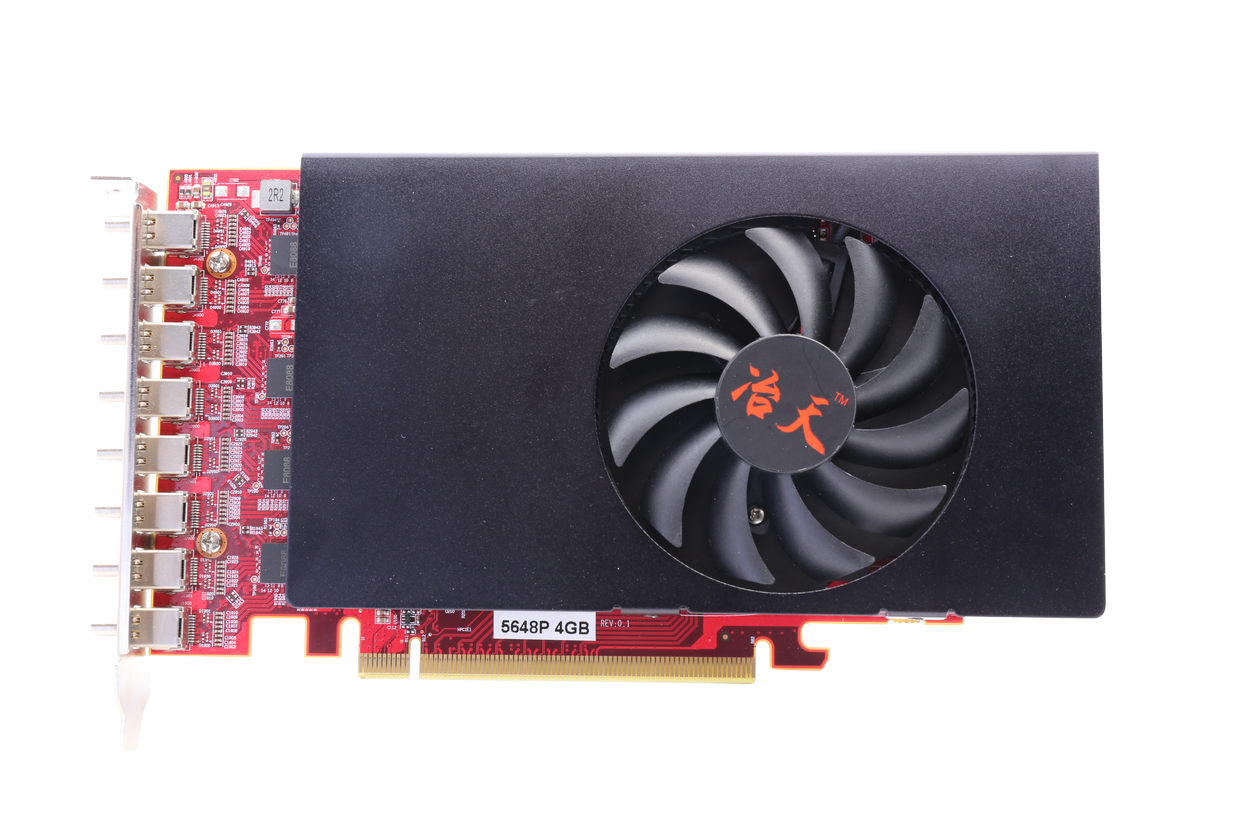

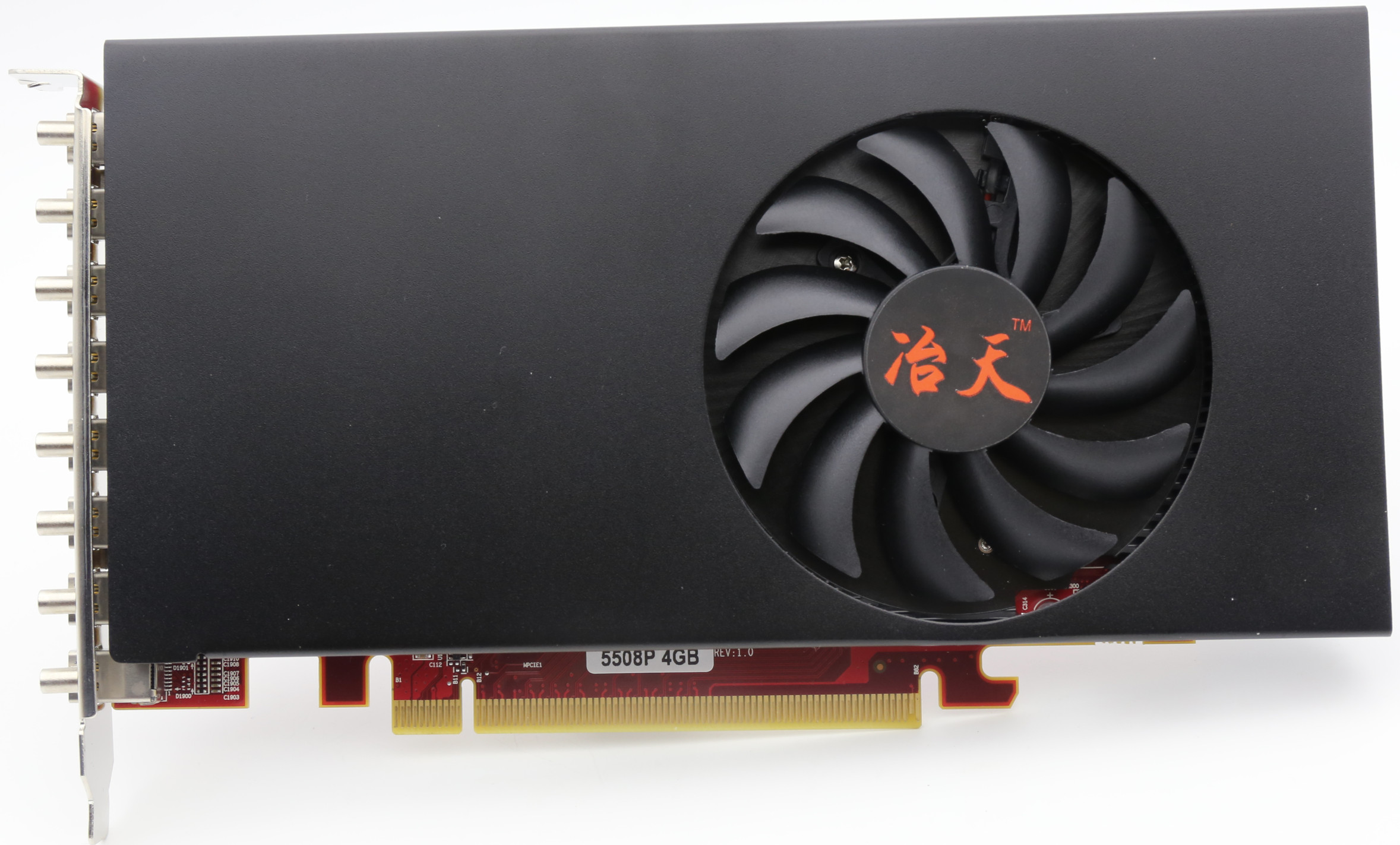

更多8屏5508显卡产品实拍图

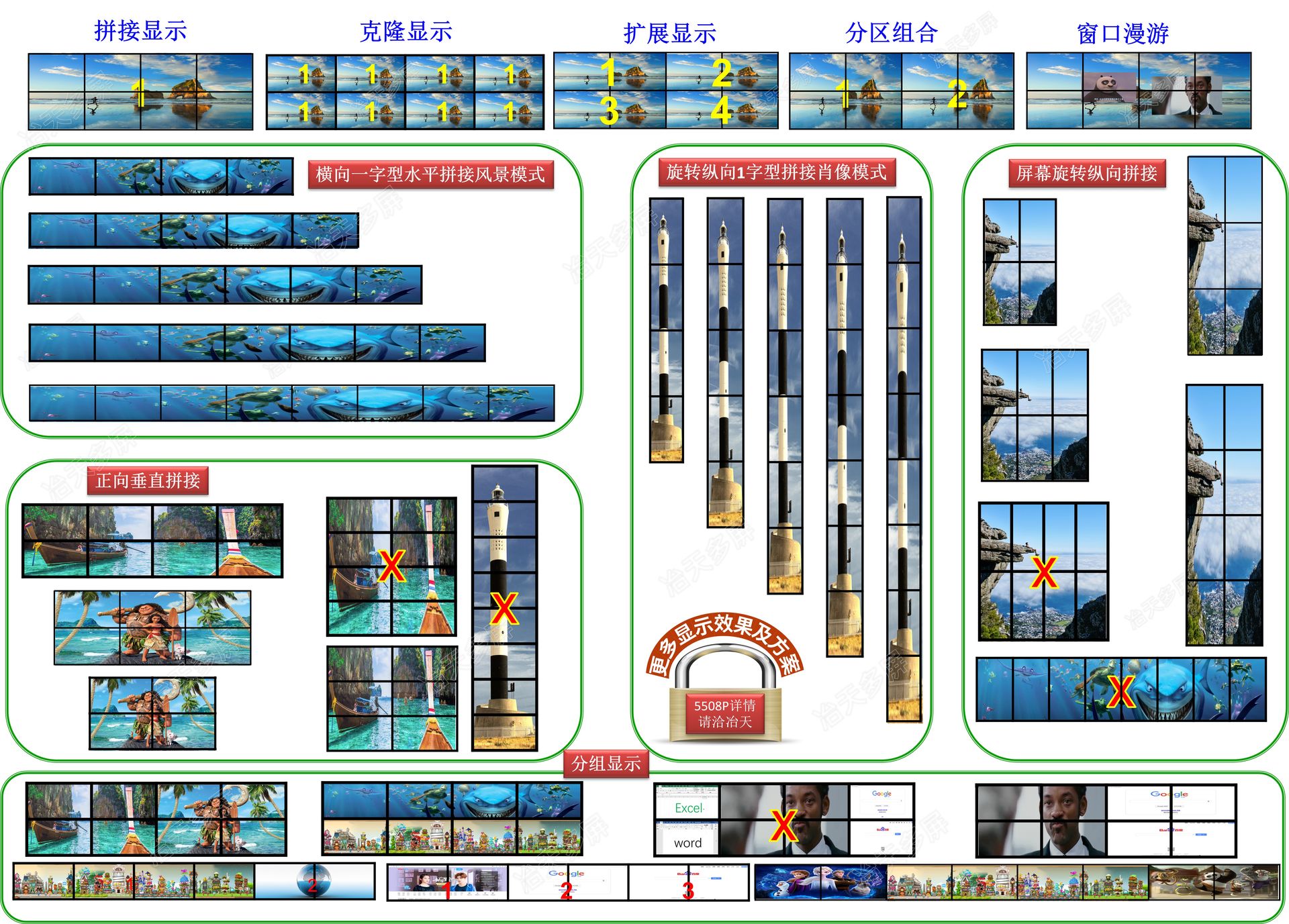

5508P支持多种拼接模式
单卡8屏输出2个不同桌面

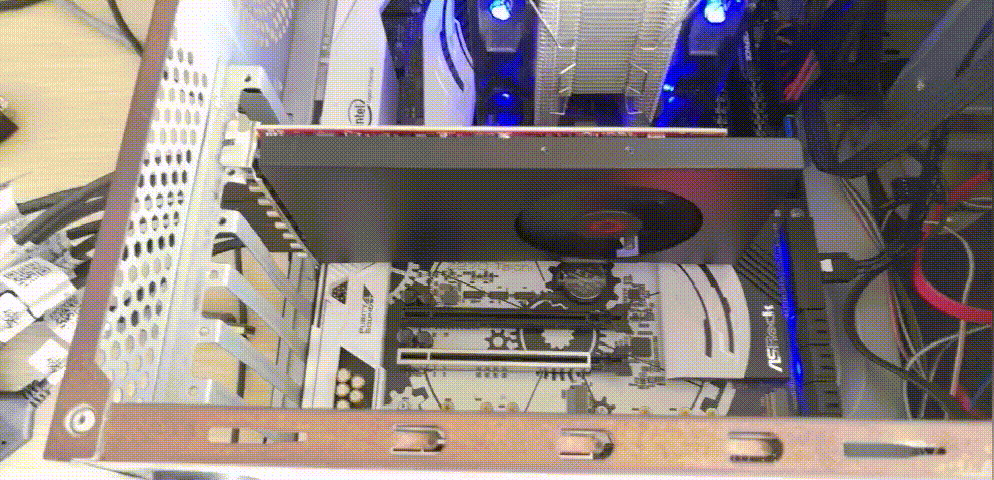

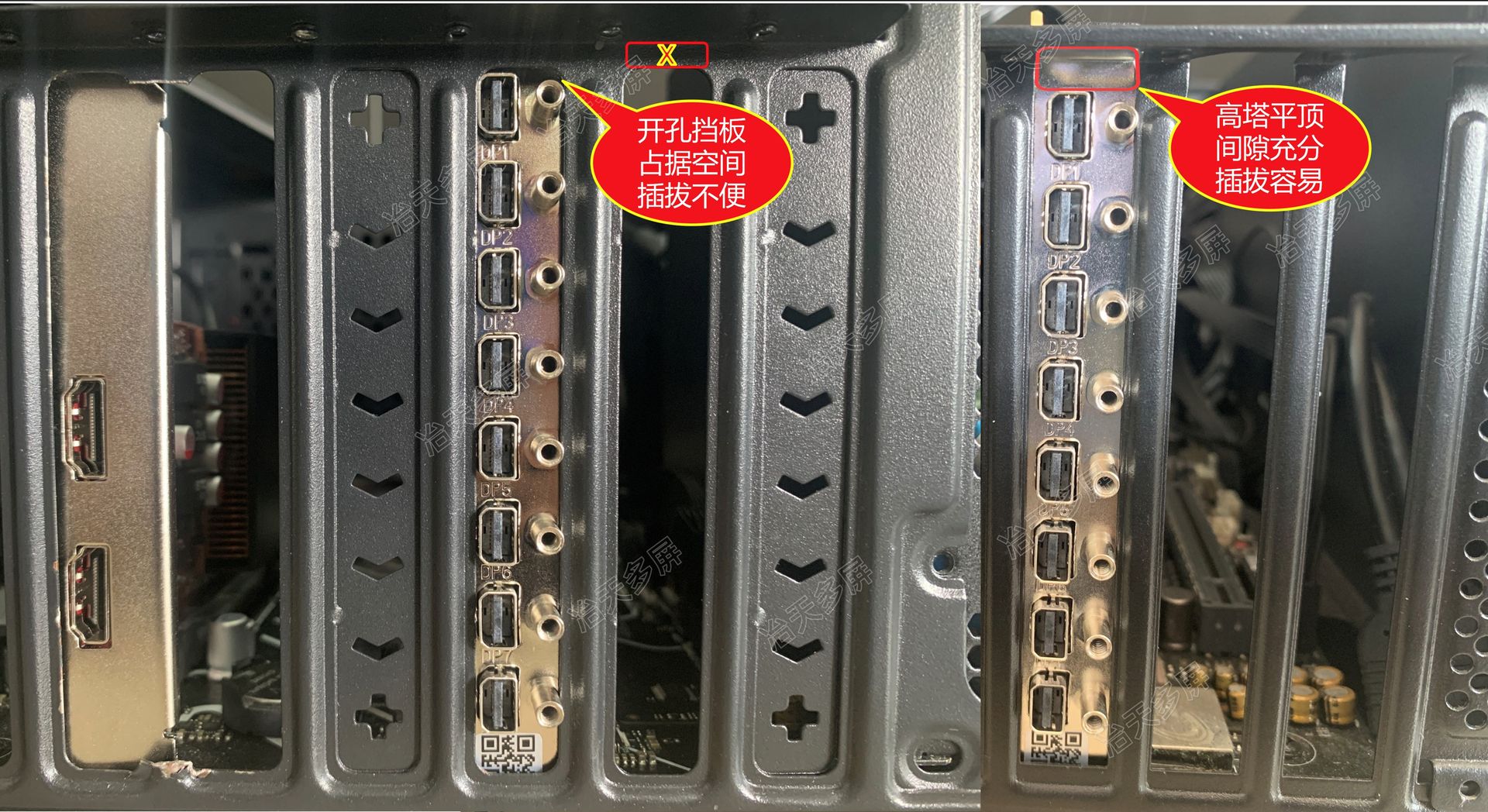

电脑机箱选择注意：

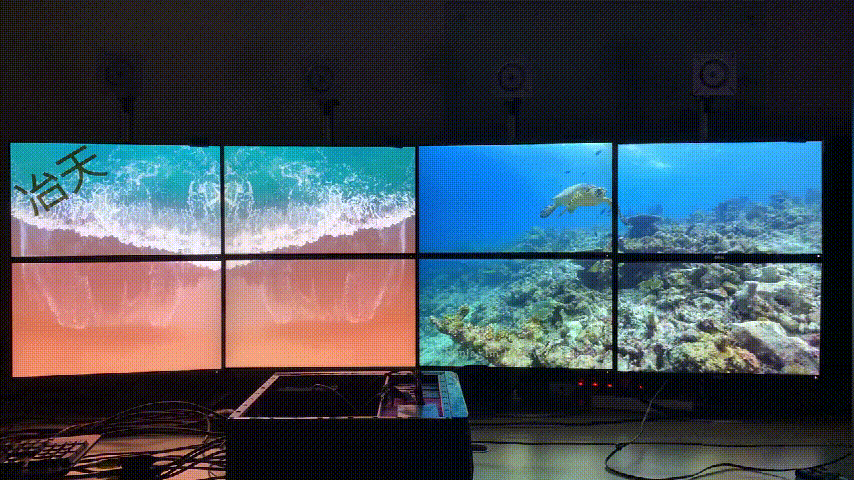

8个屏分成2组拼接，画面两两复制
|
