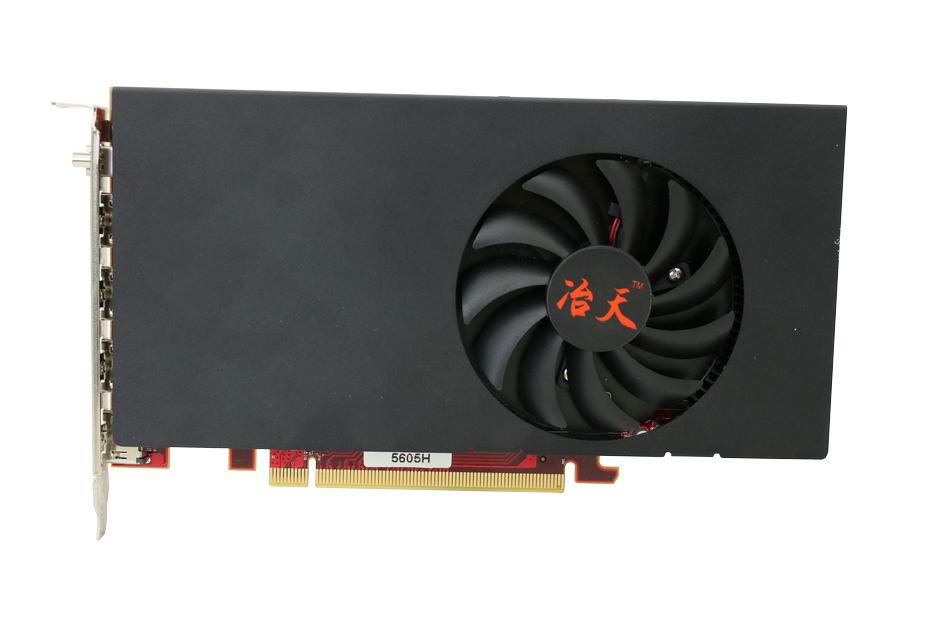

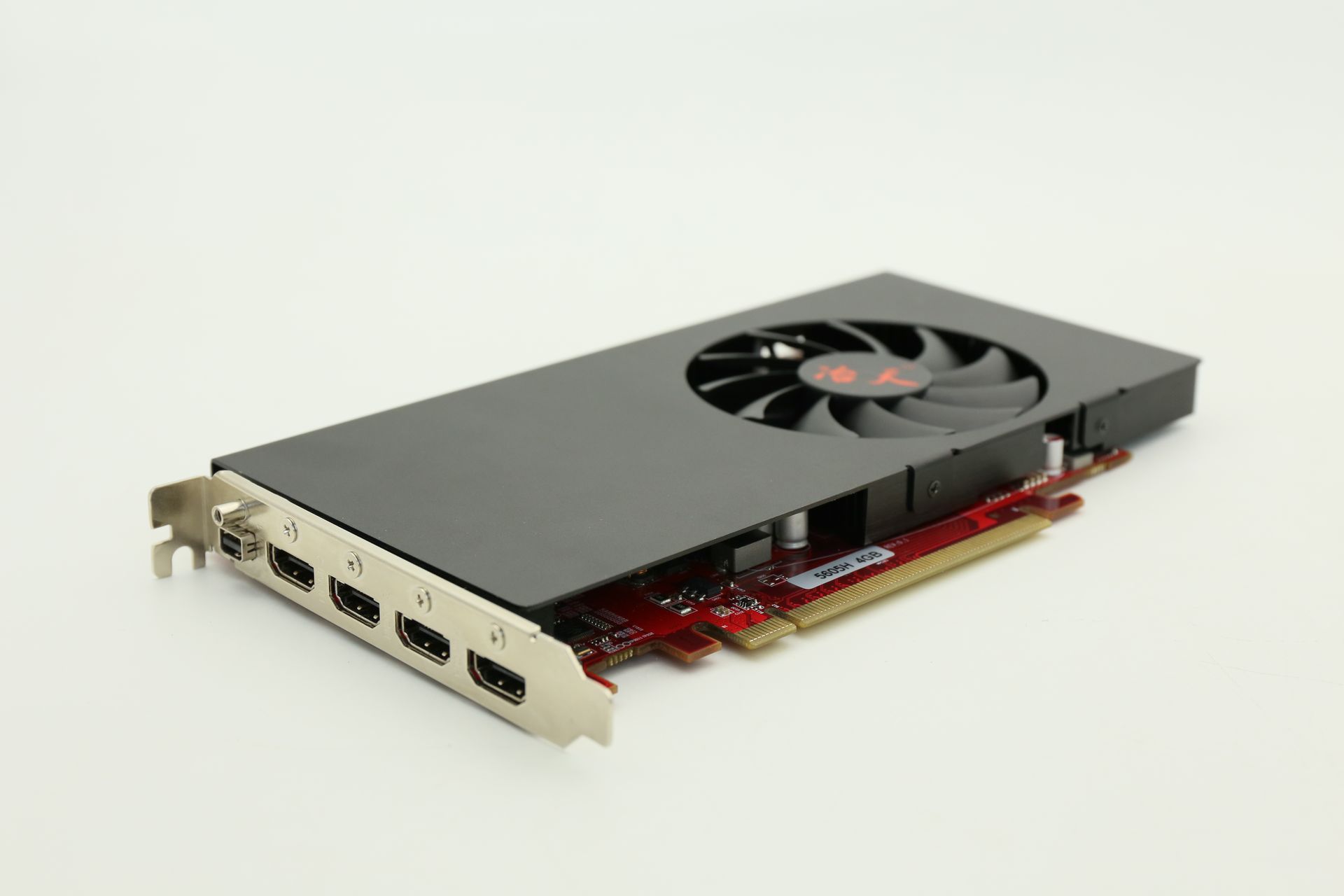

冶天®5604H单卡5屏，采用AMD RX560核心，4路直出HDMI2.0接口，单屏3840*2160，点对点输出分辨率倍增，4GB高速DDR5显存，1024SP流处理器，PCIE3.0接口更高带宽，DP1.2直接输出支持4K @60Hz，通过搭配冶天DP转HDMI1.4转接线，也可以实现3840*2160 30Hz输出。

4屏显卡横向对比表

型号 Model	冶天™ 4DP 5605H 直出4路HDMI+1路MDP
核心频率 Core / Mem Clock	1175Mhz / 1500Mhz
介面 Mainboard Bus	PCIe 3.0 x8
流处理器数量 Shaders	1024 SP
记忆体 Memory capacity	4GB GDDR5 （可选）
记忆体位宽 Memory width	128 bit
输出接口 connector	MINI DP1.2 *1 可转HDMI/DVI或VGA，4路HDMI直出
DP  MAX解像度 Max.resolution	@60Hz 3840*2160，1920*1200,1920*1080,1856*1392,1800*1440
HDMI解像度 Max.resolution	@30Hz 3840*2160  @60Hz 2560*1600,2560*1440,2048*1536,1920*1200,1920*1080, 1856*1392,1800*14401792*1344,1776*1000,1680*1050,1600*1200, 1600*900,1440*900,1366*768,1360*768,1280*1024,1280*960, 1280*800,1280*768,1280*720(HDTV),1024*768
OpenGL	4.2
同时支援显示器数量support monitors	5屏拼接
一机多卡级联 cascade in 1 PC	支持
Eyefinity 宽域技术1	eyefinity 2.0
默认输出顺序从上到下output order	4→3→5→2→1
视频加速 DirectCompute Support	directshow directdraw
功耗TDP / W	75 W
附加供电接口 add connector	null
建议使用电源 suggest Power	400W
尺寸 size	201* 111 * 16 (CM)单插槽 4U，半高/全高，全长
OS操作系统支援 system	Windows 10®，Windows®7 8（32位或64位）
系统需求 system require	一根PCIe® x16; 3.0 或兼容 PCIe® x16 插槽 8G系统内存 光碟机作安装驱动程式之用 450W或更大的电源微软®的Windows Vista®，Windows®7 64位
电视墙模式 TV Wall mode	2*2,4*1,1*4（旋转）,1*3,3*1,2*1,1*2
拼接墙分辨率 combine resolution	5屏1行5列5*1：（1920*5）X (1080*1)=9600 x 1080 5屏5行1列1*5：（1920*1）X (1080*5)=1920 x 5400 4屏4行1列1*4：（1920*1）x (1080*4)=1920 x 4320 4屏1行4列4*1：（1920*4）x (1080*1)=7680 x 1080 4屏2行2列2*2：（1920*2）x (1080*2)=3840 x 2160 3屏1行3列3*1：（1920*3）x (1080*1)=5760 x 1080 3屏3行1列1*3：（1920*1）x (1080*3)=1920 x 3240

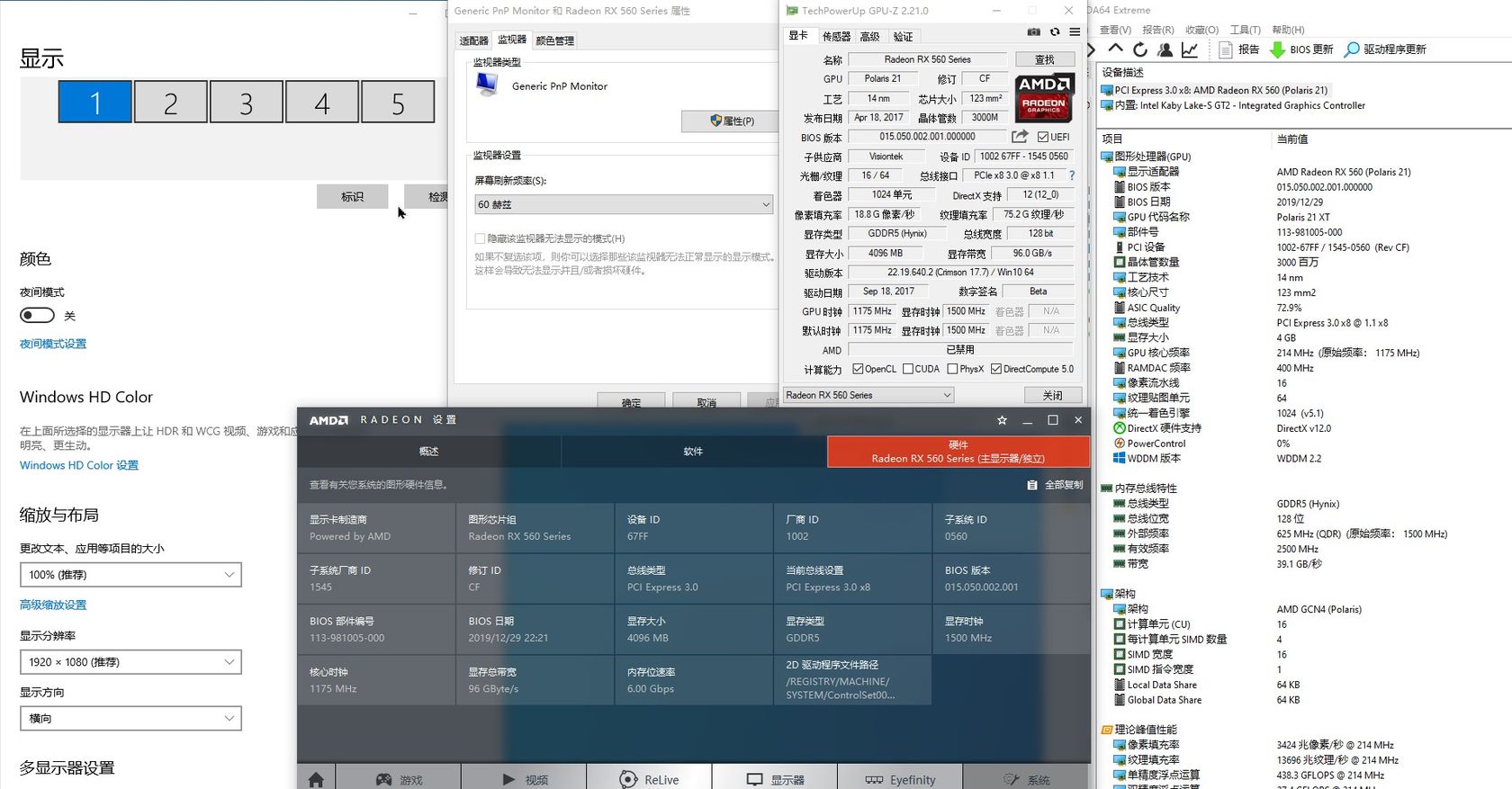

冶天5605H规格参数实测图

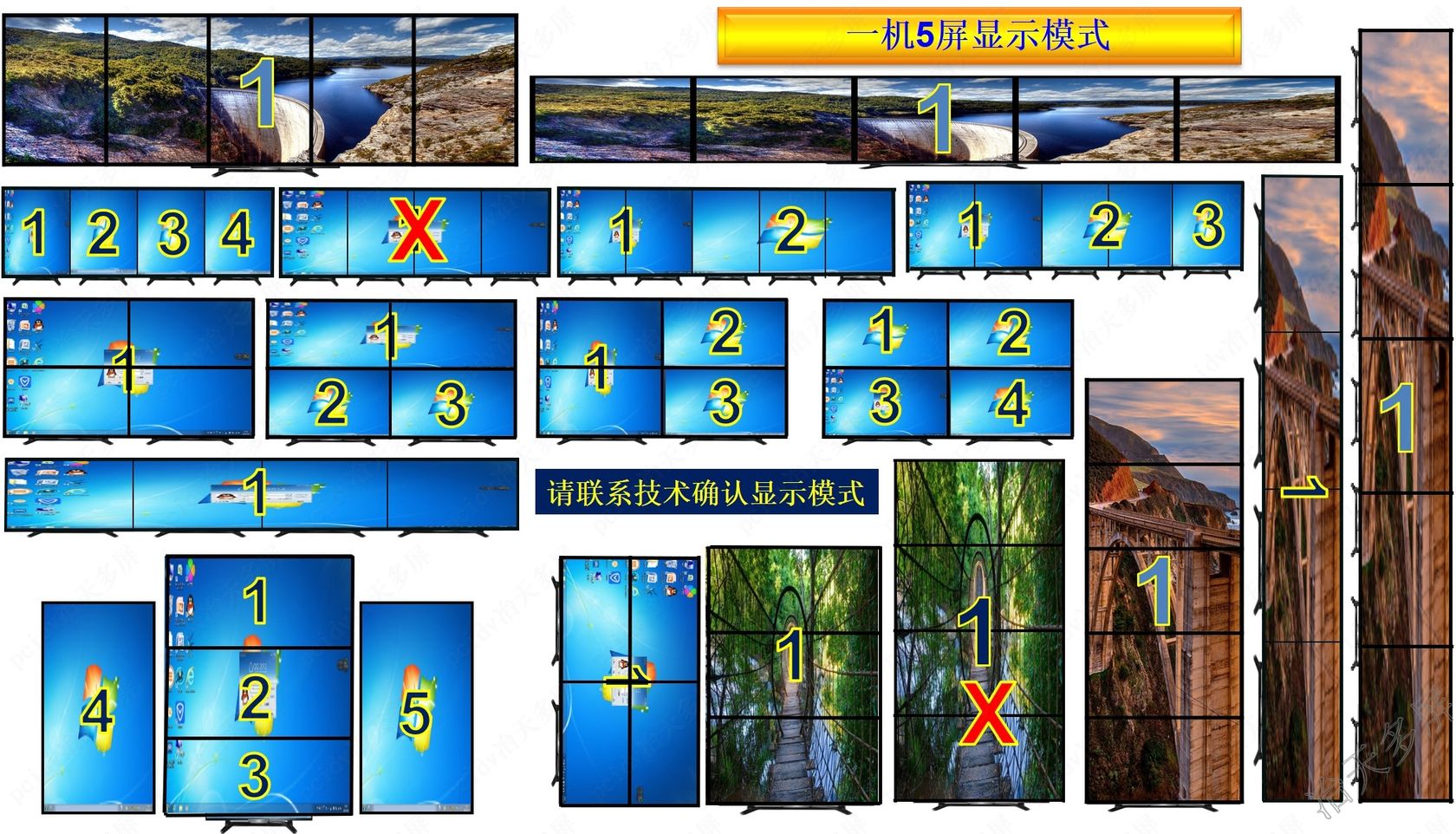

冶天5屏显卡多屏显示模式示意图

一个主显示器做后台控制+一个2*2四屏拼接大屏幕墙做前台播放

冶天5605H显卡单口支持21:9超宽显示器，电视单屏最大分辨率3840*1440或2560*1080 60Hz刷新,并可启用3联屏环幕拼接模式
