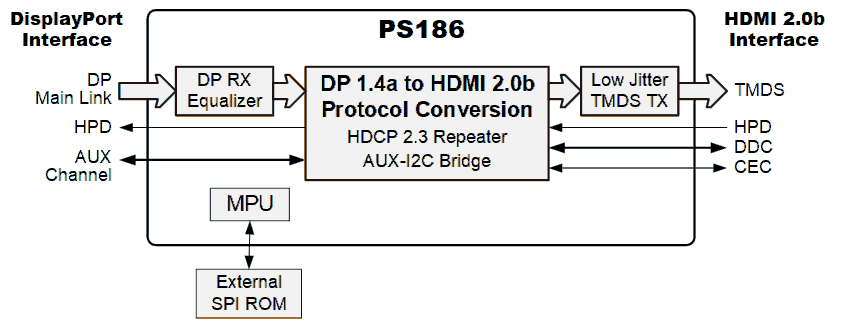

PS186 是 DisplayPort ™ v1.4a 到 HDMI ™ 2.0b 视频接口转换器，非常适合电缆适配器、扩展坞、监视器、电视接收器和其他需要视频协议转换的应用。输入是一个 DP v1.4a 兼容的上行端口，它接受音频和显示数据，输出是一个 HDMI 2.0b 兼容的下行端口。除了接受本机DisplayPort中，PS186也可以通过一个USB-C驱动®接口通过使用DisplayPort的Alt模式，其通常由USB-C使能设备，包括雷电3的设备和智能电话支持，包含视频源或视频直通。

在支持 DP v1.4a 方面，PS186 可以接受使用 DSC（显示流压缩）和高达 HBR3 (8.1 Gbps) 的链接速率的压缩显示数据。使用 DSC 和 HBR3 的组合，PS186 只需要两个 DisplayPort 主链路通道即可提供完整的 HDMI 2.0b 输出显示分辨率支持，包括 4K 60 帧每秒 4:4:4 视频模式，每像素 24 位，以及作为 4K HDR。这为 USB-C 接口应用提供了优势，因为这意味着 DP Alt 模式只需要两个 USB-C 高速通道，允许其他两个高速通道用于 Gen 1 (5Gbps) 或 Gen 2 ( 10Gbps) 超高速 USB 数据。这种能力使 PS186 成为支持 USB-C 的扩展坞、迷你扩展坞或支持显示数据和 USB 数据的显示器的理想选择。

PS186 提供匿名、自动操作，由集成微处理器启用，该微处理器使用昂贵的外部 SPI ROM 进行配置和微代码。SPI ROM 可以通过 DisplayPort AUX 通道或设备 I2C 从输入进行现场更新。系统控制也可通过 I2C 从设备输入进行，并且 I2C 主设备接口可用于外部 EDID 和扩展功能。PS186 完全支持 HDCP 1.4 和 HDCP 2.3 内容保护，包括 HDCP 中继器功能，以及集成的 HDCP Rx 和 Tx 键。

主要特点

• 输入符合 DisplayPort v1.4a 支持：
  • 链路速率为 1.62Gbps (RBR)、2.7Gbps (HBR)、5.4Gbps (HBR2) 和 8.1Gbps (HBR3)
  • 1、2或4车道主链路运行
  • DPCD 1.4 数据结构
  • 水平下料扩展操作
  • VESA ^®显示流压缩标准 (DSC) v1.2a 比特流处理和 FEC 策略
  • 通过元数据传输符合 CTA-861.3-A 的高动态范围 (HDR)
  • AUX 上的 CEC 隧道
  • 每个组件 6、8、10 和 12 位 (bpc) 的 RGB 像素格式
  • YCbCr 像素格式为 4:4:4、4:2:2 和 4:2:0 在 8、10 和 12 bpc
  • 音频高达 8 通道 LPCM、压缩音频（AC-3、DTS）、HBR 音频格式和高达 24 位音频样本大小的 192kHz 音频帧速率
• 输出符合 HDMI 2.0b 支持
  • TMDS 数据速率高达 6Gpbs
  • 使用 24 bpp 的 4:4:4 视频模式实现高达 4K 60fps 的全分辨率
  • 4K 高动态范围
  • 用于降低 EMI/RFI 的 TMDS 加扰
  • SCDC（状态和控制数据通道）
• 内部格式像素格式转换能力
  • YCbCr 4:4:4 到 YCbCr 4:2:0
  • YCbCr 4:4:4 至 YCbCr 4:2:2
  • RGB 转 YCbCr4:4:4
  • YCbCr4:4:4 转 RGB
  • 通过 RGB 或 YCbCr 4:4:4、4:2:2 和 4:2:0
• 内容保护
  • HDCP 2.3 和 HDCP 1.4 兼容中继器功能，带有预编程的片上密钥
• 带SPI ROM接口的片上微处理器
• 1.2V核心电源，3.3VI/O电源
• 0°C 至 85°C 环境工作温度范围
• 56 引脚 7x7mm QFN 无卤素 RoHS 封装
• ESD：HBM 8kV

主要应用

• DisplayPort 到 HDMI 有源协议转换器（加密狗）
• USB-C™ 到 HDMI 协议转换器（通过 USB-C 使用 DisplayPort Alt Mode）
• Thunderbolt 3 到 HDMI 协议转换器（Thunderbolt 3 视频源设备支持 Thunderbolt 和 DisplayPort Alt 模式）
• 带 USB-C 或 DisplayPort 输入和 HDMI 输出的扩展坞
• 需要 HDMI 进行视频处理的具有 USB-C 或 DisplayPort 输入的电视
• 具有 USB-C 或 DisplayPort 输入且需要 HDMI 进行视频处理的显示器
