冶天® 5886H单卡6屏6通道HDMI1.4多屏显卡硬件特性
1.六头HDMI直接输出，支持一机6屏或一机5屏独立窗口模式，通过分割桌面，每屏可分屏显示不同窗口画面
2.支持在Win7以上系统下可以6屏，可以四屏，支持2*2，4*1，1*3,3*1,3*2,5*1,1*5等多屏屏拼接模式，6屏输出一个完整的大桌面，每个屏幕显示一个大画面的6分之一窗口，可以3D游戏或视频跨屏显示
3.全高显卡支持标准塔式机箱，槽位功耗240W,需要独立供电,适合做高性能视频拼接墙服务器
5.拼接大屏支持3D硬件加速，视频解码流畅：8GB超大DDR5高速显存，真正DX12支持，2048SP流处理器，多路1080P全高清解码。
6.仅支持四路HDMI1.4逐行扫描4K点对点显示：3840*2160 @60Hz输出；（同时接6路只能4路4k 60）
6HDMI冶天5886H 8GB多屏拼接6屏显卡一拖六分屏显示硬件参数：
|
型号 Model |
冶天™ 6HDMI W5806H RX580 2048SP |
|
核心频率 Core / Mem Clock |
1100Mhz / 1500Mhz |
|
介面 Mainboard Bus |
PCIe 3.0 x16 |
|
流处理器数量 Shaders |
2048 SP |
|
记忆体 Memory capacity |
8GB GDDR5 |
|
记忆体位宽 Memory width |
256 bit |
|
输出接口 connector |
|
|
HDMI支持分辨率 |
@30Hz 3840*2160 ，可同时6路4K 30Hz输出，5路1920*3240 30Hz，4路4K 60Hz
@60Hz 4路4K 60Hz 1920*1200,1920*1080 |
DP转DVI/HDMI解像度 Max.resolution |
@60Hz 3440*1440,2560*1600,2560*1440,2560*1080,2048*1536,
1920*1200,1920*1080,1856*1392,1800*14401792*1344,1776*1000,
1680*1050,1600*1200,1600*900,1440*900,1366*768,1360*768,
1280*1024,1280*960,1280*800,1280*768,1280*720(HDTV),1024*768 |
|
视频3D加速接口APIs supported |
DirectX® 12, OpenGL® 4.5, Vulkan™, Mantle, OpenCL 2.2 |
|
同时支援显示器数量support monitors |
6屏拼接，或6屏扩展，可一机双卡 |
| 一机多卡级联 cascade in 1 PC |
支持 |
|
Eyefinity 宽域技术1 |
eyefinity 2.0 |
| 默认输出顺序从上到下output order |
见后图说明（屏幕识别的默认顺序，开机最下面的2个HDMI口先亮） |
| 视频加速 DirectCompute Support |
directshow directdraw |
|
最大耗电量TDP / W |
240 W |
|

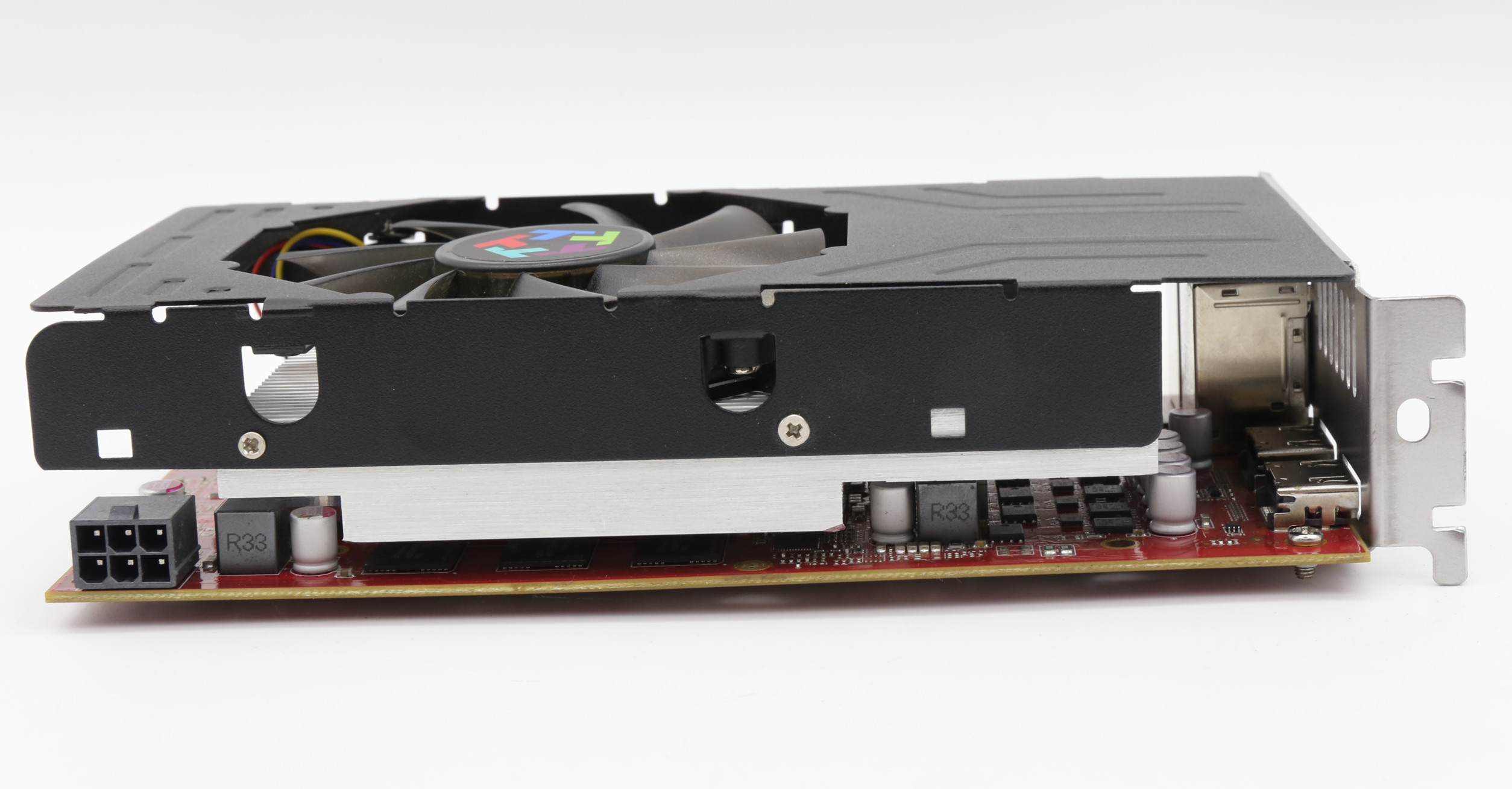

附加供电接口 add connector |
6 |
|
建议使用电源 suggest Power |
600W |
|
尺寸 size |
218MM*35MM(不含金手指)*98MM双槽位4U，全高，全长 |
|
OS 支援 system |
Windows Vista®，Windows®7 8或Linux®（32位或64位） |
|
系统需求 system require |
一根PCIe® x16; 3.0 或兼容 PCIe® x16 插槽
4G系统内存
光碟机作安装驱动程式之用
500W或更大的电源微软®的Windows Vista®，Windows®7或Linux®（32位或64位，需自行查找驱动） |
|
电视墙模式 TV Wall mode |
2*2,4*1,1*4（旋转）,1*3,3*1,2*1,1*2 |
| 可外接EDID模拟器 |
外接冶天EDID模拟器(可定制分辨率)，模拟屏幕存在不掉屏 |
|
拼接墙分辨率
combine resolution |
4K双屏一行2列：(3840*2) x (2160*1)=7680 x 2160 30Hz
4K双屏两行1列：(3840*1) x (2160*2)=3840 x 4320 30Hz
4K三屏一行3列：(3840*3) x (2160*1)=11520 x 2160 24Hz
4K三屏三行1列：(3840*1) x (2160*3)=3840 x 6480 24Hz
4K四屏一行4列：(3840*4) x (2160*1)=15360 x 2160 24Hz
4K四屏两行2列：(3840*2) x (2160*2)=7680 x 4320 24Hz
4K五屏五行1列：(3840*1) x (2160*5)=3840 x 10800 24Hz
4K六屏两行3列：(3840*3) x (2160*2)=11520 x 4320 24Hz
6屏两行3列3*2：（1920*3）x (1080*2)=5760 x 2160
5屏一行五列5*1：（1920*5）x (1080*1)=9600 x 1080
5屏五行一列1*5：（1920*1）x (1080*5)=1920 x 5400
4屏1*4：（1920*1）x (1080*4)=1920 x 4320
4屏一行四列4*1：（1920*4）x (1080*1)=7680 x 1080
4屏两行两列2*2：（1920*2）x (1080*2)=3840 x 2160
3屏一行三列3*1：（1920*3）x (1080*1)=5760 x 1080
3屏三行一列1*3：（1920*1）x (1080*3)=1920 x 3240 |
|
