技术值得信赖
5509D冶天9屏显卡是经过技术人员经历多次失败,多次验证,为了保证产品的稳定性及兼容性,每款产品的设计中都融入了大量心思,反复经过不同平台的大量测试工作,以确保高水准的质量和可靠性。冶天显卡在多屏设计领域不断开发,从默默无闻,到行业口碑值得肯定。核心用户可邮件或电联以获得更多技术支持。
型号 Model |
冶天VHDCI 5509D 基于RX550 9屏显示卡 |
GPU架构 |
第 4 代 GCN |
核心频率 Core / Mem Clock |
1071Mhz / 1500Mhz |
介面 Mainboard Bus |
PCIe 3.0 x16 |
流处理器数量 Shaders |
512 SP |
记忆体 Memory capacity |
4GB DDR5 |
记忆体位宽 Memory width |
128 bit |
输出接口 connector |

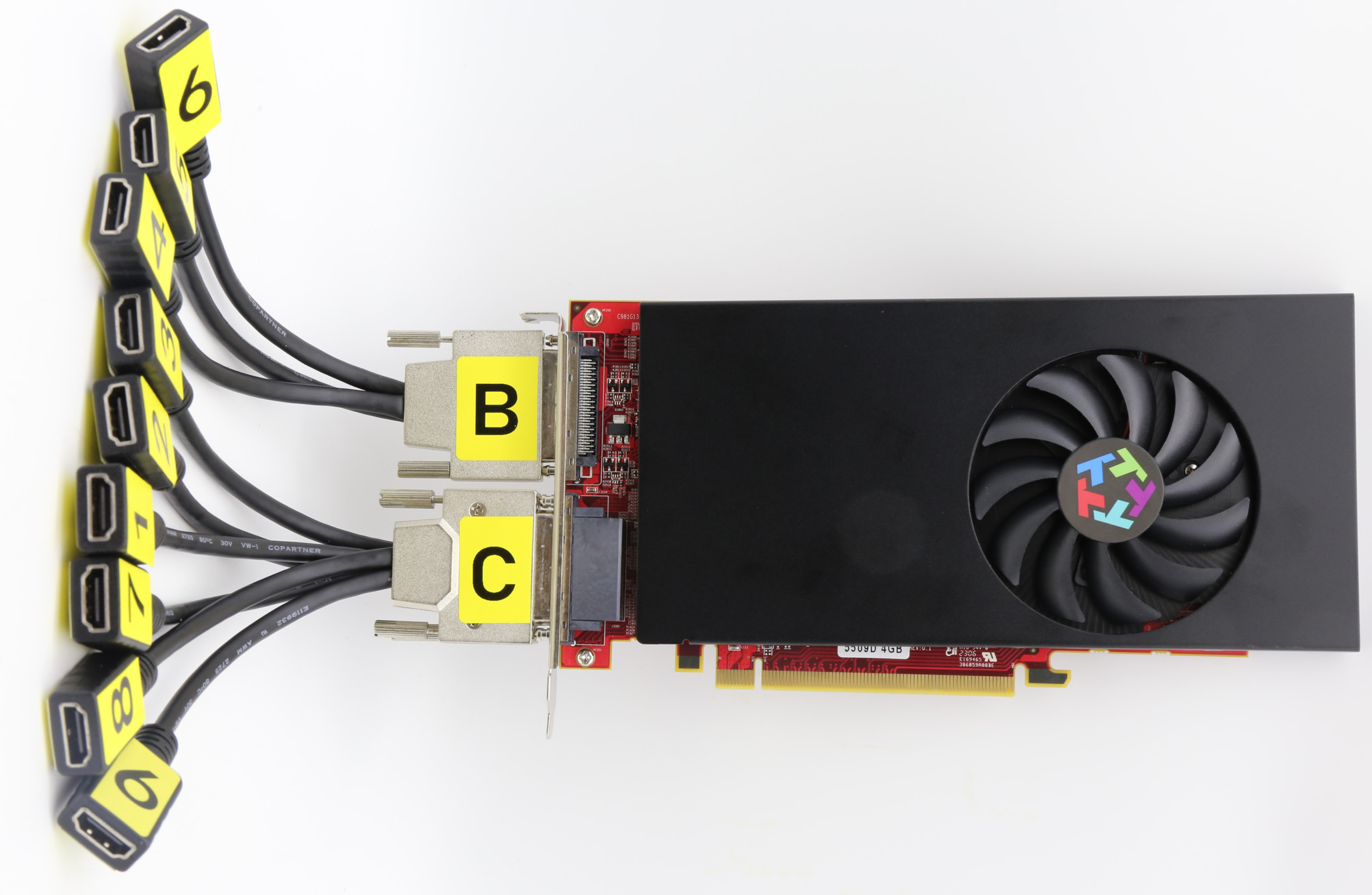

3路VHDCI接口,可转接9路HDMI1.3 @1920*1080 60Hz |
抓取EDID锁屏 |
第一次接入显示器后,断电拔线都不掉屏,不需要重新配置 |
DP 最高解像度 Max.resolution |
1.3 HBR / 1.4 HDR Ready |
DVI/HDMI解像度 Max.resolution |
@60Hz 1920*1200,1920*1080,1856*1392,1800*14401792*1344,1776*1000, 1680*1050,1600*1200,1600*900,1440*900,1366*768,1360*768, 1280*1024,1280*960,1280*800,1280*768,1280*720(HDTV),1024*768 |
视频3D加速接口APIs supported |
DirectX® 12, OpenGL® 4.5, Vulkan™, Mantle, OpenCL 2.2 |
同时支援显示器数量support monitors |
9屏拼接,6K*3K,3行3列3X3 |
支持 5K 60Hz 显示器 |
|
显示器色深 |
|
立体 3D 输出(3 针 DIN) |
|
一机多卡并联 cascade in 1 PC |
支持 |
AMD CrossFire™ Pro 技术 |
无 |
Virtual Super Resolution虚拟超分辨率 |
yes |
|
|
Eyefinity 宽域技术1 |
eyefinity 2.0 |
默认输出顺序从上到下output order |
见图片 |
支持的 API |
DirectX ®12 OpenGL® 4.5 OpenCL™ 2.0 Vulkan™ 1.0 |
最大耗电量TDP / W |
90 W |
AMD显示变频(freesync)技术 |
|
附加供电接口 add connector |
6针母座 |
建议使用电源 suggest Power |
650W |
尺寸 size |
220*105*19 mm 单槽位4U,全高,全长 |
系统需求 system require |
一根PCIe® x16; 3.0 或兼容 PCIe® x16 插槽 16G系统内存 500W或更大的电源
微软®的Windows®7 windows10或Linux®(64位) |
电视墙模式 TV Wall mode |
|
拼接墙分辨率 combine resolution |
9屏3*3:(1920*3)x (1080*3)=5760 x 3240 6K*3K 9屏9*1:(1280*9)x (1024*1)=11520 x 1024 11K*1K 6屏3*2:(1920*3)x (1080*2)=5760 x 2160 6K*2K 6屏2*3:(1920*2)x (1080*3)=3840 x 3240 |

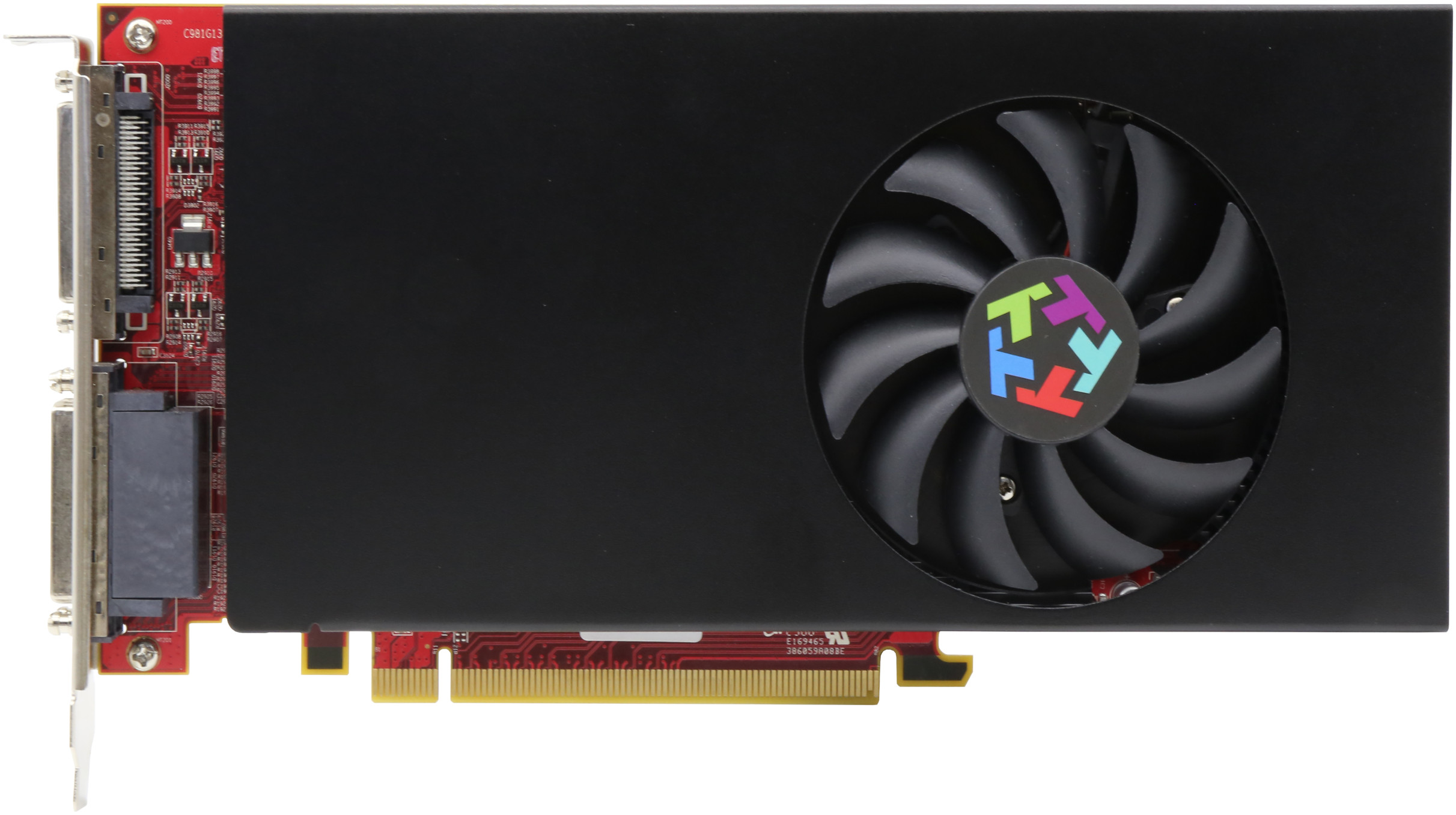

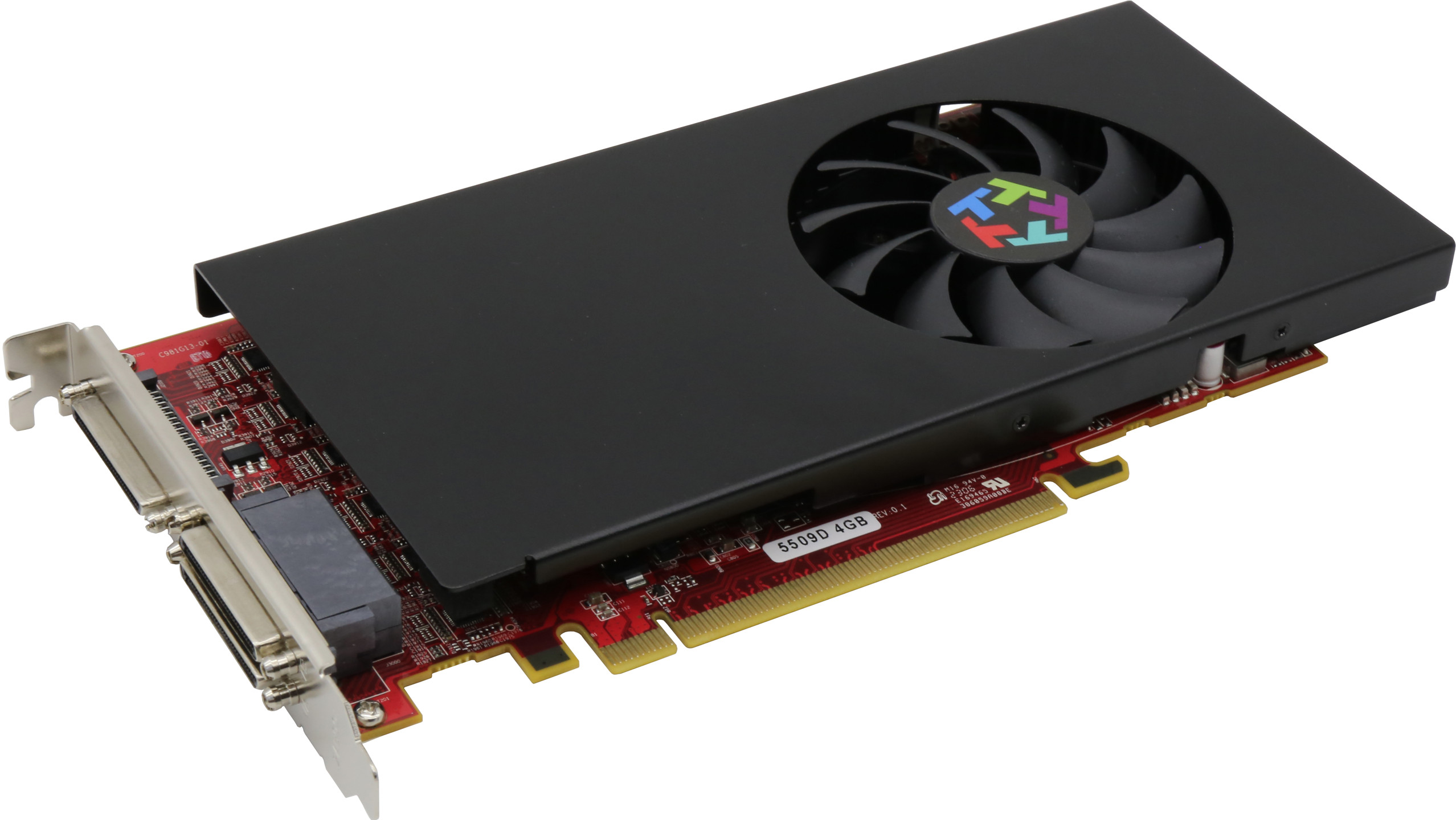

基于RX550 GCN4架构一机9屏拼接点对点输出9屏显卡实测参数

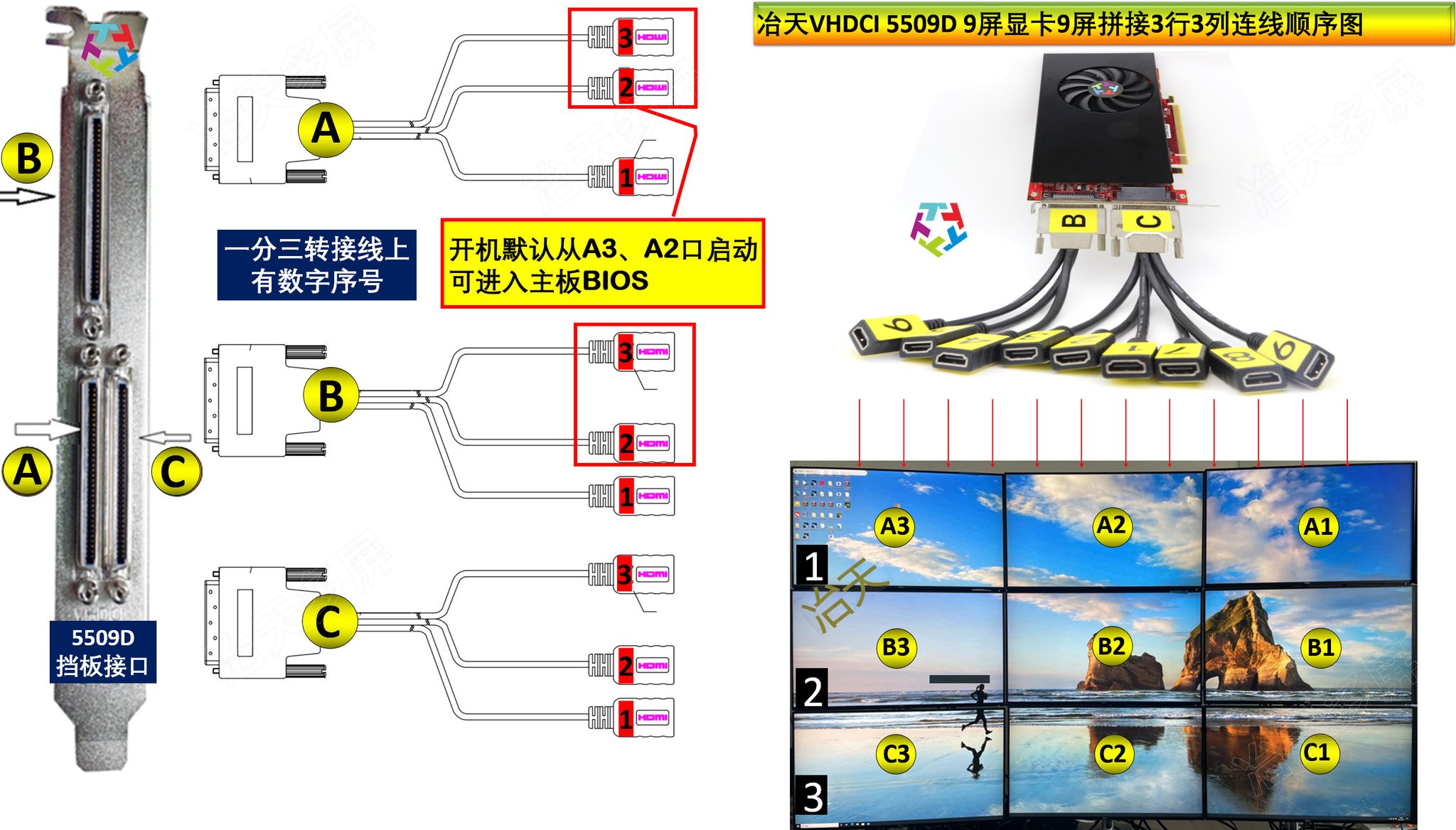

5509D冶天9屏显卡3*3拼接接线顺序图:

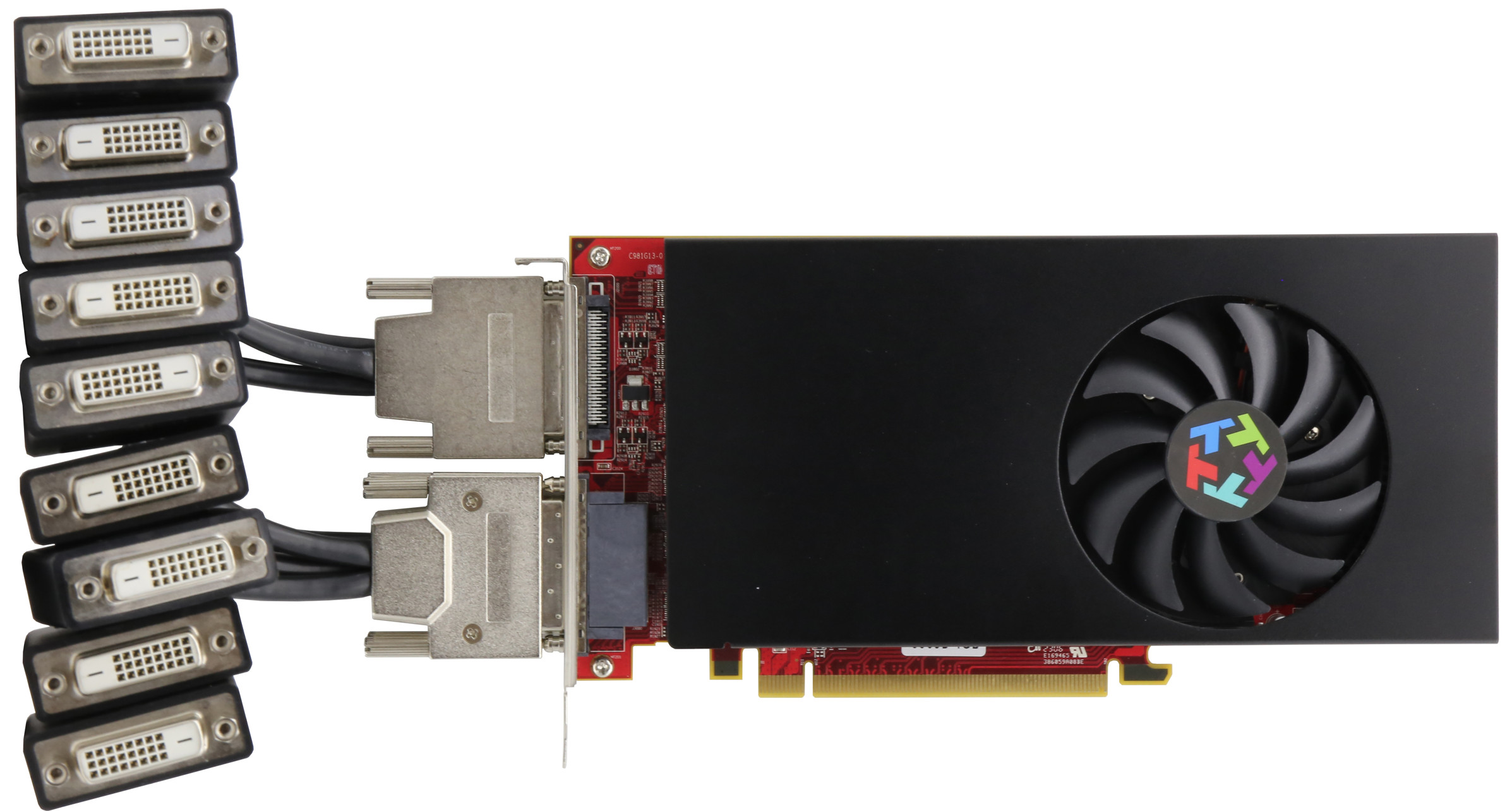

冶天9屏显卡5509D支持9路DVI信号输出
9屏拼接各种显示模式组合
赠送软件拼接9屏分3步:1、拉高分辨率;2、点eyefinity按钮;3、屏幕排序完成。
为了增加接口的牢固性,这个小配件不要忘记固定一下
注意事项:
显卡适配机箱的选择:
一机9屏3x3拼接点对点显示桌面壁纸,方便调整线序
|
