Intel板载集成显卡PCIE转DVI/VGA输出ADD2卡子卡
Intel板载集成显卡PCIE转DVI/VGA输出ADD2卡子卡
产品单价:
产品尺寸(CM):
BIOS:
Driver驱动链接:
datasheet规格: IBM FRU:73P2516
procedure dwg:
浏览量:   31863
   更多图片
   简要描述
Intel OEM made in China manufacture
   详细描述

一个add2卡是一种适配器卡,可插入PCI Express*端口的计算机有一个以下英特尔®芯片组:

add2卡提供显示输出选项,可扩展的显示设备的范围计算机可以支持。 这里是一些例子SDVO设备用于add2卡(通过第三方)

  • Combo设备:
    • 双链接DVI:双独立DVI显示屏
    • TV输出(复合):主要或次要TV输出显示(以PAL或NTSC格式的标准定义)
    • HDTV输出:主要或次要HDTV显示
    • VGA输出:驱动第二个RGB独立显示
  • DVI:主要或次要DVI显示屏。
  • LVDS:用于集成平板的LVDS接口。
  • HDMI:主要或次要HDTV显示。

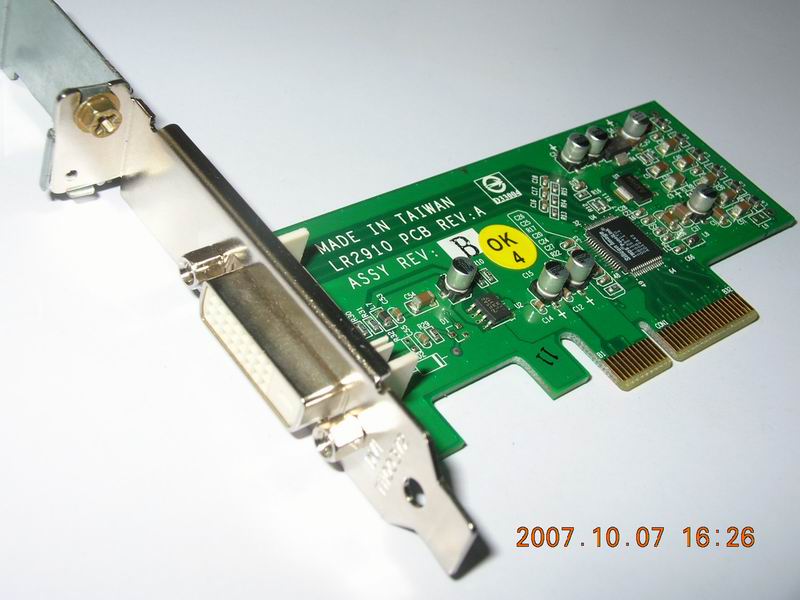

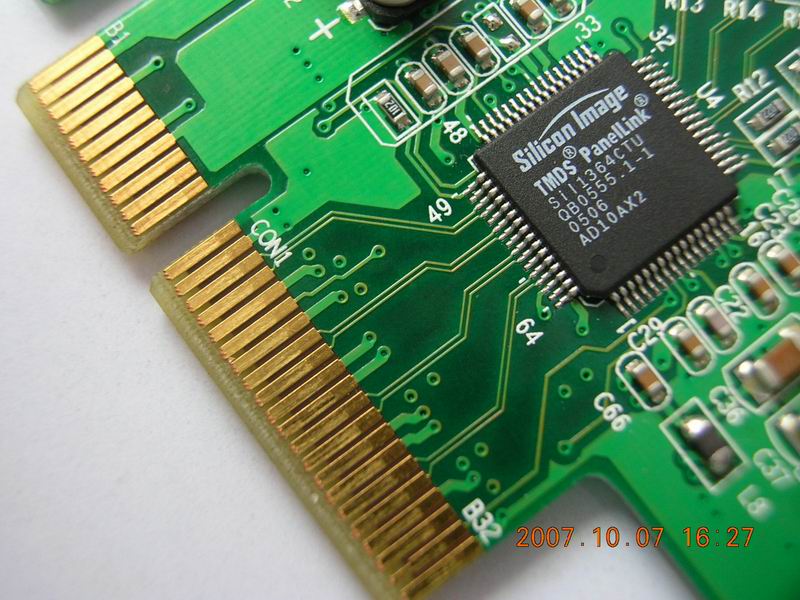

orion add2-n   card 集成显卡扩展卡 [silicon image] tmds panellink sil1364ctu

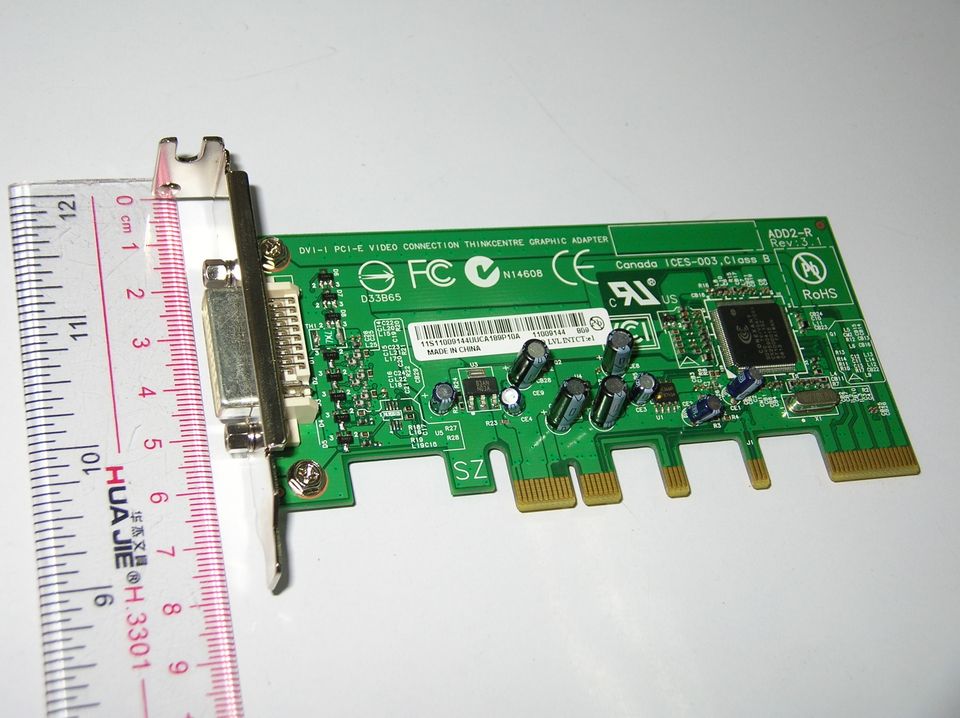

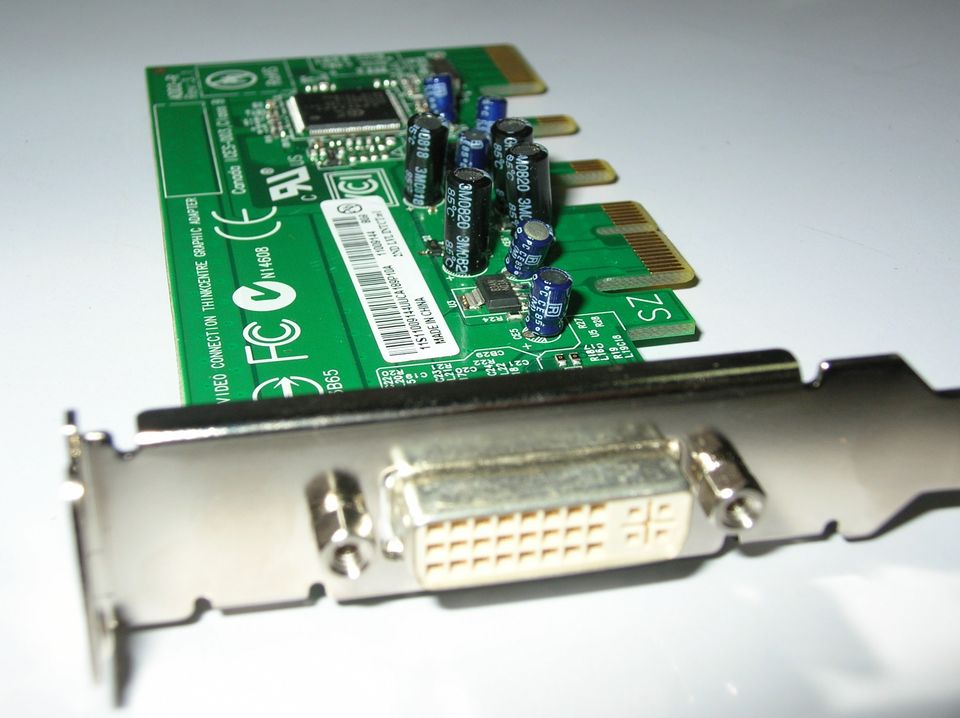

【Lenovo DVI-I PCI-E VIDEO CONNECT GRAPHIC ADAPTER ADD2-R】 conexant 2904

支持主板系列包括:915G, 915GV, 945G, 945Gc, 945GZ, 946GZ, G31, G33, Q35, Q963 and Q965

下面同时支持双屏扩展和克隆模式

  • Intel 915G, 945G, G31, Q35, Q963 and Q965 support Dual Independent Display Mode and Clone mode.

    以下主板仅支持克隆模式

  • Intel 915GV, 945Gc, 945GZ, 946GZ and G33 support Clone mode only.

    集成显卡的主板不用另外购置带DVI输出的显卡了,有了这个卡,直接接到AGP/pci-e插槽上,就可以分出想要的DVI或HDMI数字信号。要注意的是它是24+1纯数字的,别弄错了。

     ADD2 DVI-D 显示器连接适配器是一种高级数字显示 2 (ADD2) 适配器,该适配器可通过简单、低成本的方法将另一台显示器与基于英特尔的某些系统的图形控制器相连。这可使用户将两台显示器连接到他们的主机上。一台显示器与集成显卡 VGA 端口相连,另一台显示器与 ADD2 DVI-D 显示器连接适配器相连。通过使用户查看更多数据,多台显示器可帮助提高生产效率

    [安装说明]pcie 4x卡可以兼容,直接安装在PCIE 16X查槽上,开机DOS下即可正常显示,无需驱动.

    该子卡对主板的唯一要求是具备独立的PCI-E x4或以上规格空闲插槽,PCI-E x16/x8/x4均可,如Intel的915G/945G、ATi的RC410等。使用该子卡后,集成显卡系统即可连接DVI-D显示设备,最大分辨率1600×1200.

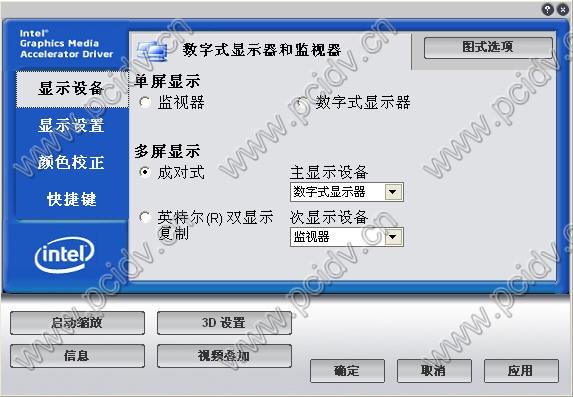

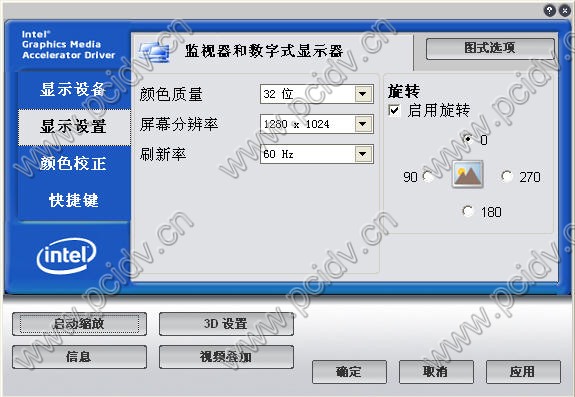

    集成显卡+ADD2卡实现双屏,还可旋转输出

    pcidv.com/add2卡安装设置使用说明1

    pcidv.com/add2卡安装设置使用说明

    目前市面上有来自Molex、Prolink等的多种ADD2子卡,可为集成显卡系统带来DVI甚至HDMI输出接口,从而满足Intel VIIV等多媒体需求

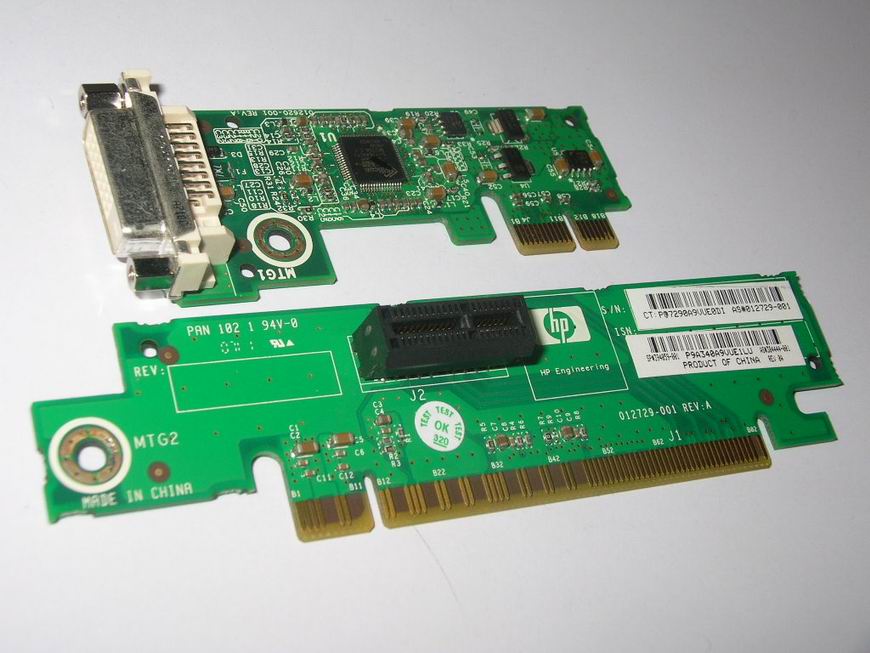

    适用于HP的:刀片式服务器90度横向PCIE16X转接卡

  •    相关产品图片 MORE>>
    Mini pcie转pcie转换卡pcie to mini pcie
    pci转pcie转接卡带桥接芯片pci to pcie老PCI槽改PCI
    USB3.0转PCIE笔记本外接台式机独立显卡USB TO PCIE适配
    MXM转PCIE内置笔记本显卡外置输出台式机转接卡测试架MXM TO P
    Intel板载集成显卡PCIE转DVI/VGA输出ADD2卡子卡
       相关文字

    什么是自定义分辨率 /模式功能?
    自定义分辨率 /模式允许最终用户将自定义模式, 用于显示设备连接到计算机。 其可用于正确的图形 /显示硬件兼容性限制, 或者只需要设置自定义模式以获得更佳的软件所需的具体操作模式未启用默认情况下在显示屏上。

    一种显示模式是一个数据集, 用于在显示设备上提供可见的影像。 此数据集包括可用的像素分辨率 (宽度和高度如 1024X768), 相应的刷新率 (如:60Hz) 和色彩深度 (如:16 位或 32 位) 。

    注意 并非所有的电脑制造商将自定义模式 /分辨率功能未启用, 则英特尔图形驱动程序。 旧版英特尔显卡驱动程序一般不启用此功能。

    我是否有自定义分辨率 /模式功能我的计算机上启用了?
    要检查是否启用了此功能, 请执行以下步骤:

    1. 确定所拥有的 最新英特尔®图形驱动程序。
      注意 如果您正在使用 英特尔®核芯显卡控制面板 - 您将无法看到自定义分辨率 /模式在“控制面板”。 您将需要按照 下面的步骤, 以创建一个新模式。
    2. 如果您有已验证您使用的是一个较新的驱动程序版本, 请查看英特尔图形驱动程序属性窗口以查看是否功能是否可用。 打开英特尔图形属性通过按 Ctrl Alt F12++, 或 右键单击 Windows* 桌面并选择 图形属性
    3. 如果系统提示选择一个应用程序模式下, 选择 高级模式
    4. 在“显示设备”选项卡, 勾选如果 自定义分辨率 /模式 按钮将可用。 如果您没有自定义分辨率 /模式按钮, 其他功能的自定义分辨率 /模式上未启用您的计算机。


    图 1A: 自定义分辨率按钮


    图 1B: 自定义模式”按钮

    如何访问“自定义分辨率 /模式功能在英特尔®核芯显卡控制面板?
    自定义分辨率 /模式功能已删除从英特尔®核芯显卡控制面板。 但是, 它仍然是一个现有功能包含在该驱动程序。 为了访问它, 您将需要遵循这些步骤:

    1. 导航到以下目录中的文件;C:\windows\system32 。
    2. 查找英特尔应用程序命名为 custommodeapp.exe 。
    3. 打开该.exe, 您将会看到一个更新自定义分辨率 /模式”菜单, 类似于旧版控制面板。


    图 2:“ custommodeapp.exe 作为它才会出现在 Windows\System32

    如何启用“自定义分辨率 /模式功能?
    请联系您的计算机制造商联系以确定是否支持自定义模式 /分辨率功能可以添加。 计算机制造商可能不支持使用此功能。

    使用自定义分辨率 /模式功能需要了解您显示器的 s 支持定时标准和详细的计时参数。 此信息必须来自您的监视器制造商。

    合适的时间时, 必须使用标准或参数添加自定义模式 /分辨率。 改变模式会影响系统稳定性并缩短使用寿命, 并导致系统和芯片组的芯片组和其他系统组件失败, 并导致降低计算机性能, 产生更多热量或造成其他损坏, 并影响系统数据的完整性。 英特尔没有操作进行测试, 也不承担超出其规范的芯片组。 使用“自定义模式 /分辨率功能, 最终用户必须阅读并单击是以一个免责声明警告讯息。


    图 3A: 免责声明警告消息在英特尔®核芯显卡控制面板


    图 3B: 免责声明内的警告信息英特尔®图形和媒体控制面板


    图 3C: 免责声明内的警告信息英特尔®图形媒体加速器控制面板

    之间的区别是什么以下两种设置选项卡?
    要添加自定义模式, 请使用以下两个选项卡的信息量取决于您遇到的有关您的监护仪的计时信息:

    • 基本设置 /设置”选项卡: 可让您添加模式或时钟基于现有标准 (如 cvt 非 RB 计时” (非减少消隐) 监视器和 cvt RB 时间数字显示。 不能使用此选项卡与标准或高清晰度电视。
    • 高级设置 /设置”选项卡: 允许模式或时钟添加的显示设备上提供的详细的计时信息。 不能使用此选项卡与标准或高清晰度电视或笔记本电脑的内置显示器。


    图 4A: 示例中的基本设置英特尔®核芯显卡控制面板


    图 4B: 示例中的高级设置的英特尔®核芯显卡控制面板


    图 5A: 示例中的基本设置英特尔®图形和媒体控制面板


    图 5B: 示例中的高级设置的英特尔®图形和媒体控制面板


    图 6A: 示例的基本设置选项卡使用的是模拟监视器 EDID(通过英特尔®图形媒体加速器控制面板)


    图 6B: 示例, 其中的基本设置”选项卡使用笔记本电脑的内置显示器 (通过英特尔®图形媒体加速器控制面板)


    图 6C: 示例的“高级设置”选项卡使用的是模拟监视器 EDID(通过英特尔®图形媒体加速器控制面板)
