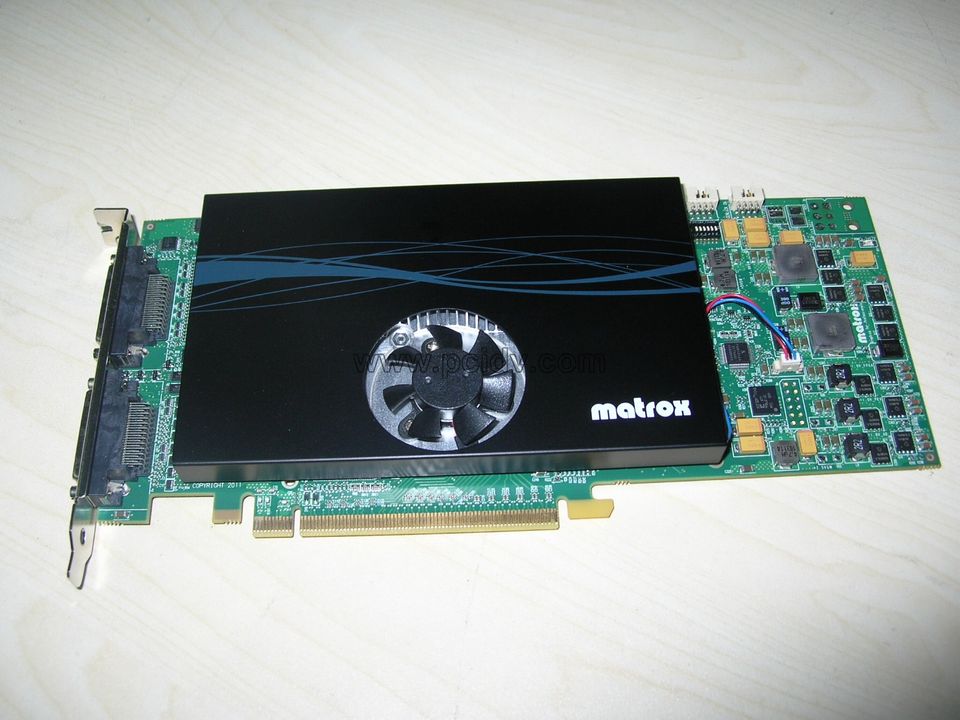

Matrox Mura MPX大屏拼接多通道DVI矩阵卡多路输入多屏输出全高清视频采集
Matrox Mura MPX大屏拼接多通道DVI矩阵卡多路输入多屏输出全高清视频采集
产品单价:
产品尺寸(CM):
BIOS: Display Wall Manager
Driver驱动链接: Mura MPX驱动Win 7 x64,Server 2008 R2
datasheet规格: Matrox MPX规格介绍
procedure dwg: Mura MPX安装平台推荐+向导说明
浏览量:   15292
   更多图片
   简要描述
4x4四进四出Mura MPX-4/4;MPX-4/2;4/0
   详细描述

Matrox Mura MPX产品功能介绍:新一代Mura技术提供无与伦比的性能、画面质量和可升级性

Matrox Mura™ MPX系列为显示墙和显示墙矩阵管理技术制定了未来的标准,不以降低任何方面的技术规格为代价。这块独特的PCI Express x16 Gen2单插槽板卡包括了输入和输出,利用64 Gbit/s双工数据传输完美地显示高清输入,不以降低帧率、颜色质量或是分辨率为代价。MPX系列输出/输入板卡有高度灵活的通用输入通道支持,同时支持数字和模拟视频(高清、DVI、RGB/VGA、分量、S-Video和复合)并以全RGB888※画面质量显示。MPX视频采集卡与输出/输入板卡一同使用,可提供更多路模拟视频输入。

  • 单插槽板卡,配备输出和输入通道
  • 三块多功能输出/输入板卡,支持不同通道组合,包括4路输出/4路输入(MURA-MPX44F)、4路输出/2路输入(MURA-MPX42F)和4路输出/0路输入(MURA-MPX40F
  • 两块独立的视频输入板卡可采集更多通道:8路输入(MURA-MPXV8F)和16路输入(MURA-MPXV16F)板卡
  • 一套系统可以安装多块输出/输出板卡和输入板卡组合,以驱动需要的通道数目
  • PCI Express x16 Gen2主机总线连接充分利用64 Gbit/s全双工带宽
  • 最高输入分辩率为每台显示器1920x1200(SL-DVI)和2048x1536(RGB/VGA)
  • 每路输入最高分辨率为1920x1200(高清、SL-DVI、RGB/VGA)、1920x1080(分量)和NTSC/PAL(S-Video、复合)
  • 专为需要稳定、可靠的显示墙技术的控制室、操作中心、关键任务环境、数字标识展示和演示系统而设计
  • 多通道边缘融合:支持横向和纵向两种设置的投影仪的边缘管理和叠加功能,支持overlap功能,并能在水平与垂直方向产生高达重叠25%的公共像素叠加带,为边缘融合提供硬件支持
  • 多功能板卡设计令一块板卡可以完成视频切换、信号转换、缩放和去交织功能,无需分别为每个功能寻找解决方案
  • Matrox VPXMatrox PPX系列显示墙应用程序后向兼容
  • 软件开发包(SDK)包括Matrox Displaywall API和新的Network PowerDesk API
  • Matrox for iPAD软件MuraControl
  • 专为Microsoft Windows 7 Professional(64 bit)和Windows Server 2008 R2(64 bit)设计
  • 销售和技术支持服务遍及全球
    *1年质保

应用示例:
pcidv.com/matrox mura mpx44f,mpx42f怎样用

产品编号
Matrox Mura MPX系列:输出/输入板卡
  • 编号:MURA-MPX44F (4路输出/4路输入板卡)
  • 编号: URA-MPX42F(4路输出/2路输入板卡)
  • 编号:MURA-MPX40F(4路输出/0路输入板卡)

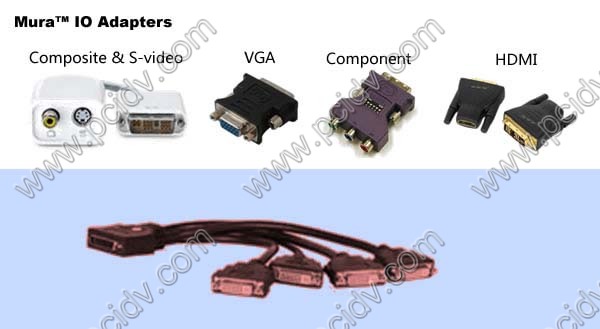

以下适配器以20件为单位另售:

  • 分量转DVI-I适配器
    (编号: ADP-DVI-3RCA20F)
  • S-Video转DVI-I适配器
    (编号:ADP-DVI-SVID20F)
  • 复合转DVI-I适配器
    (编号:ADP-DVI-RCA20F)
图形内存
2 GB,每通道512M
总线接口
输出/输入板卡:PCI Express x16 card (Gen2)
输入板卡:PCI Express x4 (Gen2)

 多卡级联

 可支持6-8片Mura MPX卡同时工作,实现最多24-32路1080P视频输入及输出
数据传输
64 Gbit/s双工数据传输
输出格式
SL-DVI、RGB(VGA)
输入格式
HD、SL-DVI、RGB(VGA)、分量、S-Video、复合
功耗
典型功耗:36.5W @ 12V、0.4W @ 3.3V或总功耗36.9W
最大功耗:43.2W @ 12V、0.5W @ 3.3V或总功耗43.7W
EMI认证
FCC Class A、CE Class A、ACMA Class A、VCCI Class A、Canadian ICES - 003 Class A、CSA
卡的尺寸 (HxL)
11.2 cm x 24.1 cm (包括金手指,不包括支架和连接器)(如果不包括金手指,板卡高度为9.9 cm)
重量(板卡)
402g (MURA-MPX44F)
388g (MURA-MPX42F)
378g (MURA-MPX40F)
温度
运行温度:10-35°C
气压
运行气压:650 hPa-1013 hPa
湿度
运行湿度:20%-80%无凝露
支持的操作系统
用于Windows 7 Professional(64 bit)和Windows Server 2008 R2 (64 bit)的Matrox驱动程序
保修期
1年
被认证的平台
要了解最新被认证的平台,请访问Mura MPX系列平台清单

硬件
Mura MPX-4/4
Mura MPX-4/2
Mura MPX-4/0

*Mura MPX- 4/4板卡

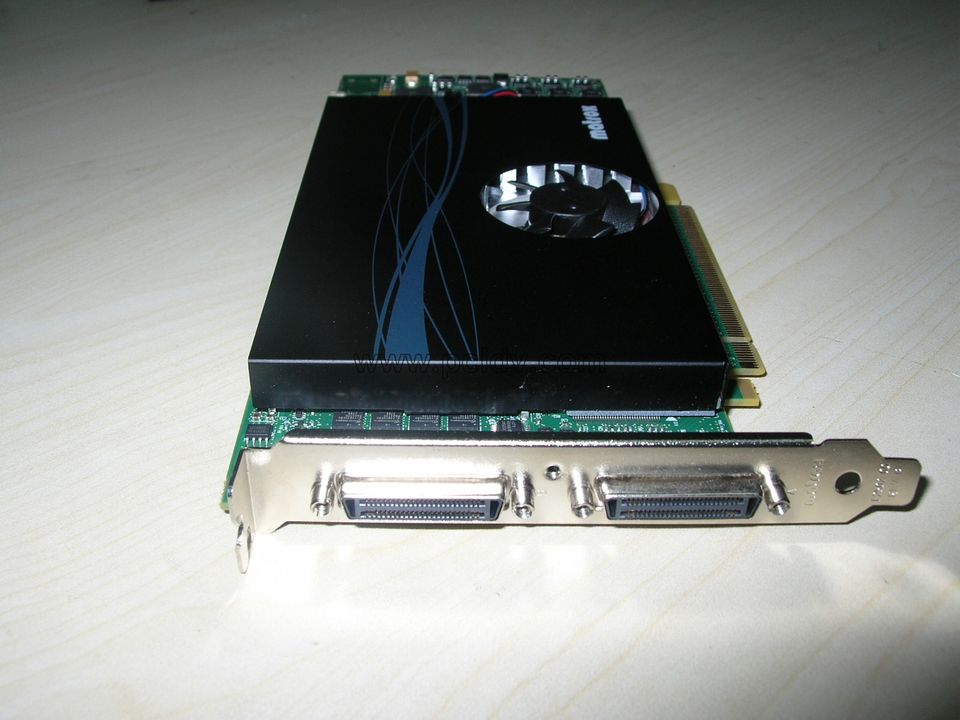

*2条接口电缆,配 KX-20转4x DVI适配器

*8个DVI转RGB(VGA)适配器

  • Mura MPX- 4/2板卡
  • 1条接口电缆,配 KX-20转4x DVI适配器
  • 1条接口电缆,配 KX-20转2x DVI适配器
  • 6个DVI转RGB(VGA)适配器
  • Mura MPX- 4/0板卡
  • 1条接口电缆,配 KX-20转4x DVI适配器
  • 4个DVI转RGB(VGA)适配器

需配硬件(单独购买)
  • 分量转DVI-I适配器(产品编号:ADP-DVI-3RCA20F)、S-Video转DVI-I适配器(产品编号:ADP-DVI-SVID20F)和复合转DVI-I适配器(产品编号:ADP-DVI-RCA20F)需要另购,以20件为单位销售。
软件
  • 用于Windows 7 Professional(64 bit)和Windows Server 2008 R2的Matrox驱动程序
  • Matrox PowerDesk
  • DTI VuWall功能(另购):

    • 使用VuWall工具条控制显示墙的通道和布局
    • 可通过PC或手持设备(包括Apple® iPhone® 或iPad®,或使用虚拟MousePad®界面)远程从网页浏览器起动布局
    • 通过DTI远程软件界面与Crestron触摸屏集成
    • 与Microsoft® Windows® 7(64-bit)和Windows Server® 2008 R2(64-bit)兼容

Mura MPX
Download Type
Operating System(s)
Version
Description
Drivers
Windows 7 x64
Windows Server 2008 R2
2.00.00.071
Aug. 12, 2011
Mura MPX driver version 2.00.00.071
Software and utilities
Windows 7 x64
Windows Server 2008 R2
1.0.62
Aug. 12, 2011
Mura MPX Display Wall Manager version 1.0.62

Windows 7 x64
Windows Server 2008 R2
1.0.62
Aug. 12, 2011
Mura MPX Network API version 1.0.62

Windows 7 x64
Windows Server 2008 R2
1.0.62
Aug. 12, 2011
Mura MPX Network API SDK version 1.0.62

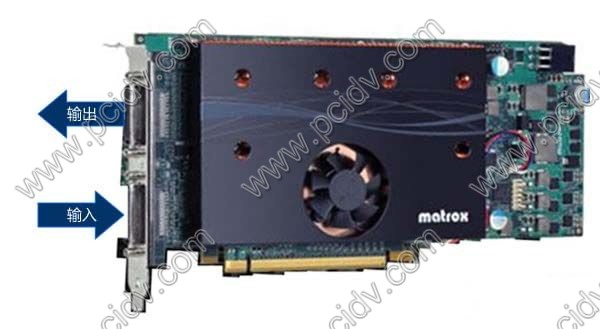

Matrox Mura MPX
系列颠覆了传统的采集卡与输出卡分开的模式, 将这两者完美的结合起来。新产品集合采集与输出功能于一体,最新单品MPX4/4采用四进四出架构,有效地节省了插槽空间。在速度处理方面,采用全球最新PCI ExpressX16第二代总线技术, 独享Matrox专有的内部透明桥数据交换设计,系统最大带宽高达1000Gb/秒,从而为用户提供无与伦比的飞速体验。作为大屏拼接革命性的产品,Mura MPX系列除了提供更为优异的大屏拼接功能外,更能作为DVI数字矩阵器来使用。可广泛用于能源、运输、过程控制、金融交易和其他监控环境。

Matrox MPX用户手册(英文)

View the Video

http://www.tudou.com/v/YxpQNu1mn0c/&rpid=42324840/v.swf

多路采集大屏输出上墙

多屏互动:用苹果iPhone手机控制Mura MPX大屏拼接墙视频

http://player.youku.com/player.php/sid/XMzY1MjE3MjA4/v.swf

适用行业


控制室、企业环境、教学机构、大型会计室、娱乐业、保安/监控

控制室/操作中心

Mura MPX系列板卡是用于处理控制、监控、联网控制中心和其它控制室环境的显示墙控制器的终极配套设备,是多屏拼接控制器核心组成部分,专注为流程控制行业,监控,信息调度,网络管理中心等提供多屏显示解决方案

演示/数字标识展示

Mura MPX系列提供公司会议室里的演示系统和大型或小型场所安装的数字标识展示所需要的竞争优势和可升级性。与已有的应用程序一起使用或使用联网的API集成远程控制界面,Mura MPX系列可以更高效地完成客户的宣传显示任务。
在众多大大小小的会议室和数字告示安装点,mura mpx系列能提供更灵活组装模式,只有能登陆IE浏览器,甚至可以通过笔记本电脑,iPAD,iPhone对控制器进行有效的网络API命令调取。

矩阵切换器/视频缩放器/视频转换器

Mura MPX系列独特的多功能板卡设计令一块板卡可以轻松处理矩阵切换、信号转换、视频缩放和去交织,不再需要分别购买不同解决方案。

Matrox迈创Mura MPX系列多屏卡特性

1、用PCIe x 16二代总线技术,同时配备内部透明桥传输数据,系统最大带宽高达1000Gb/秒

2、每通道512MB显存

3、每一张卡可实时地采集各种不同信号源(RGB,DVI,HDMI,S端子,复合视频)

4、支持最大输入分辨率1920X1200@60Hz,RGB888,最大输出分辨率2048X1080@60Hz32bpp

5、具有网络API功能,可自由调控信号出入,充当DVI矩阵

6、支持操作系统:Windows7 64bit ,windows 2008 64bit

7、多通道边缘融合:MURA MPX显卡支持overlap功能,可以在多至24通道,每相邻2通道间水平或垂直方向产生25%公共像素重叠带,为边缘融合提供硬件支持。

Mura—MPX 采集方式

Mura 可以同时并实时地采集各种信号源;

所有信号源将会被转换成DVI信号被采集;

pcidv.com/Matrox迈创Mura MPX系列多屏卡支持多种信号输入转DVI接口采集

Mura—MPX全系列产品

输出/输入二合一卡:

•Mura MPX-4/0 (4通道输出, 0输入)

•Mura MPX-4/2 (4通道输出, 2通道输入)

•Mura MPX-4/4 (4通道输出, 4通道输入)

模拟视频输入卡:

•Mura MPX-V8 (8通道视频输入)

Mura MPX-V16 (16通道视频输入)

显示和采集全高清图像●实时采集和显示●有SDK边缘叠加和边缘穿越支持●硬件下变换和抽样●硬件加速的IP视频解码
Mura MPX与VPX,PPX系列区别


 项目规模
 显示卡 / 采集卡的最多级联数目
最多2块级联
最多6块级联
理论无限级联
 通道数目
最多16通道
最多24通道
最多64通道
 最大采集分辨率
1280 X 1024 @ 30 Hz
1920 X 1200 @ 60 Hz
1920 X 1200 @ 30 Hz
 最大输出分辨率
1400 X 1050
1920 X 1200
1920 X 1200
 每个输入彩色深度
16 位
24 位
16 位

Matrox Mura MPX系列认证平台

以下为经Matrox认证可以使用Matrox Mura MPX系列的平台。请与我们的技术支持部门联系了解更多信息。

经认证的系统

每套系统支持最多2块Matrox Mura MPX板卡

每套系统支持最多3块Matrox Mura MPX板卡
每套系统支持最多6块Matrox Mura MPX板卡
每套系统支持最多8块Matrox Mura MPX板卡
  • Matrox Mura System
经认证的主板

每套系统支持最多7块Matrox Mura MPX板卡

  • Asus P6T7 WS motherboard
每套系统支持最多4块Matrox Mura MPX板卡
  • MS-7666 Big Bang XPower motherboard

经认证的机箱

联系Matrox了解经认证的机箱清单。

Intercard support available between Mura MPX boards in the PCIe2 and PCIe3 slots, but unavailable between these boards and the third Mura MPX board in the PCIe1 slot.

※ RGB888=8+8+8=24bit真彩色,同理:RGB565=16bit色;RGB8888=32bit色
