MST HUB CSV-5300一分三DP分割三屏拼接独立音视频3路分屏输出横屏+竖屏

产品单价：
产品尺寸(CM)：
BIOS：
Driver驱动链接：
datasheet规格：	CSV5300 MST HUB 产品规格说明
procedure dwg：
浏览量：	16373

更多图片

简要描述

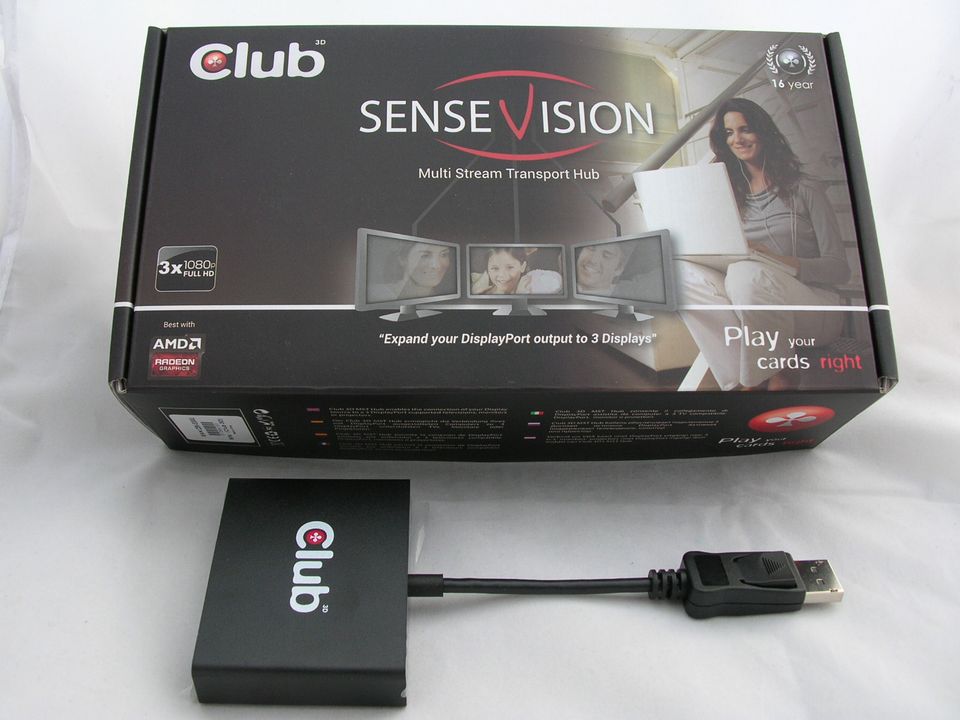

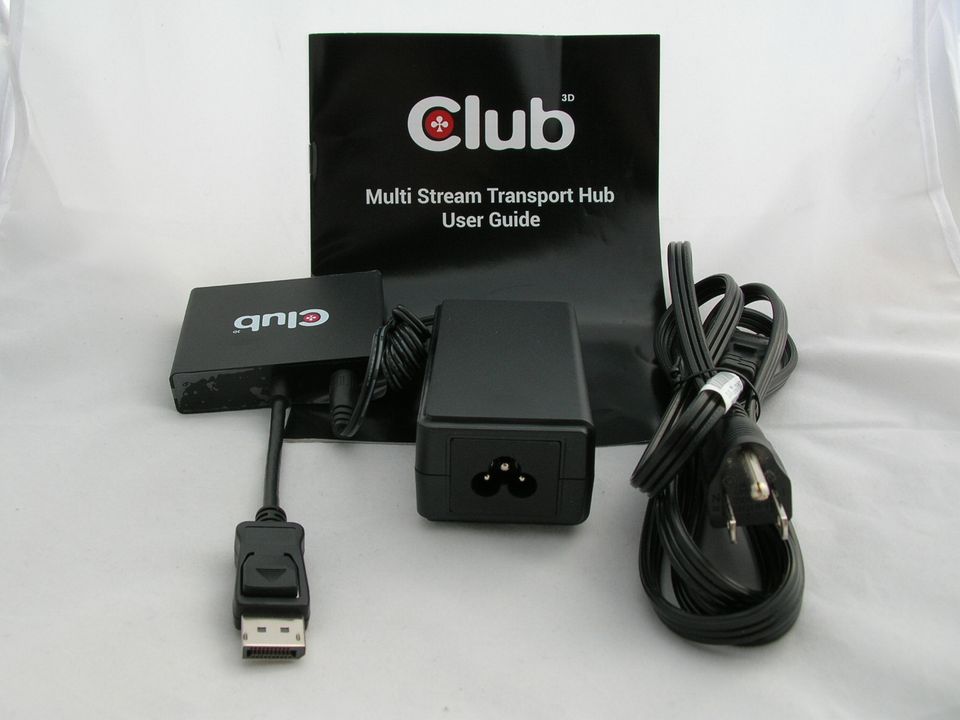

DP1.2分流器,CSV5300 club-3D,bizlink

详细描述

MST hub DP splitter产品特性 Specification

Model 型号	CSV 5300	DP-HUB-3S	DP-H12	DP-H14
Description 描述	DP1.2 to DP1.2 *3	DP1.1 to DP1.1	DP1.1 to HDMI 1.3	DP1.1 to HDMI 1.3
Connectors (Input) 输入接口	DP1.2 female x 1	DP1.1 female x 1	DP1.1 female x 1	DP1.1 female x 1
Connectors (Output) 输出接口	DP1.2 female x 3	DP1.1 female x 3	HDMI Type-A female x 2	HDMI Type-A female x 4
Port Selection	3	3	2	4
VGA support支持显卡	AMD+NV+Intel	AMD+NV+Intel	AMD+NV+Intel	AMD+NV+Intel
Max Resolution 解析度	*57601200**	3840 x 1024	3840 x 1200	4092 x 768
Power Adapter 电源	5V ±10%	5V 2A	5V 1A	5V 2A
Housing 母座	Metal	Metal	Metal	Metal
Transmission Distance 传输距离	3m for full bandwidth	3m for full bandwidth	3m for full bandwidth	3m for full bandwidth
Operating Temperature 操作温度	0~40℃	0~40℃	0~40℃	0~40℃
Storage Temperature 存储温度	-20~60℃	-20~60℃	-20~60℃	-20~60℃
Humidity 湿度	0~90% RH Non-Condensing	0~90% RH Non-Condensing	0~90% RH Non-Condensing	0~90% RH Non-Condensing
Dimension(mm) 尺寸	78.260.518.6	145 x 65.2 x 25	77 x 64 x 25	145 x 65.2 x 25

DP 1.2支持2倍带宽于DP1.1a（HBR模式），高速率2 （HBR2模式）提供带宽5.4Gbps/每条链，或总计到21.6Gpbs 在全4条链的配置下，这将符合更多高带宽要求的应用

pcidv.com/mst hub dp to hdmi splitter 带宽

在有效的带宽范围内，HBR及HBR2 两种模式支持的最大显示器数量

HBR (Radeon HD 5000 series)
HBR2 (Radeon HD 6000 and 7000 series)

驱动程序兼容AMD Catalyst 13.9 或更高版本支持

连接三屏的分辨率

分辨率

刷新率

1920 x 480 (3 x 640 x 480)

60Hz

2400 x 480 (3 x 800 x 480)

60Hz

2400 x 600 (3 x 800 x 600)

60Hz

3072 x 768 (3 x 1024 x 768)

60Hz

3840 x 720 (3 x 1280 x 720)

50¹, 60Hz

3840 x 768 (3 x 1280 x 768)

60Hz

3840 x 800 (3 x 1280 x 800)

60Hz

3840 x 960 (3 x 1280 x 960)

60Hz

3840 x 1024 (3 x 1280 x 1024)

60Hz

4080 x 768 (3 x 1360 x 768)

60Hz

4098 x 768 (3 x 1366 x 768) ²

60Hz

4200 x 1050 (3 x 1400 x 1050) ²

60Hz

4320 x 900 (3 x 1440 x 900) ²

60Hz

4800 x 900 (3 x 1600 x 900) ²

60Hz

5040 x 1050 (3 x 1680 x 1050)

60Hz

5760 x 1080 (3 x 1920 x 1080)

60Hz

5760 * 1200 (3 x 1920 x 1200) 60Hz

双屏分辨率

分辨率

刷新率

1600 x 600 (2x 800 x 600)

60Hz

2048 x 768 (2x 1024 x 768)

60Hz

2560 x 720 (2x 1280 x 720)

50¹, 60Hz

2560 x 768 (2x 1280 x 768)

60Hz

2560 x 800 (2x 1280 x 800)

60Hz

2560 x 960 (2x 1280 x 960)

60Hz

2560 x 1024 (2x 1280 x 1024)

60Hz

2720 x 768 (2x 1360 x 768)

60Hz

2800 x 1050 (2x 1400 x 1050)

60Hz

2880 x 900 (2 x 1440 x 900)

60Hz

3200 x 900 (2x 1600 x 900)

60Hz

3200 x 1200 (2 x 1600 x 1200)

60Hz

3360 x 1050 (2 x 1680 x 1050)

60Hz

3840 x 1080 (2x 1920 x 1080)

50², 60Hz

3840 x 1200 (2 x 1920 x 1200)

50¹, 60Hz

4096 x 1152 (2 x 2048 x 1152) ²

60Hz
以下产品均支持 DisplayPort 1.2 MST hub:

AMD Desktop Product Family Compatibility
AMD Radeon? HD 7900 Series	AMD Radeon HD 7800 Series
AMD Radeon HD 7700 Series	AMD Radeon HD 7660D Series
AMD Radeon HD 7600 Series (OEM)	AMD Radeon HD 7560D Series
AMD Radeon HD 7500 Series (OEM)	AMD Radeon HD 7540D Series
AMD Radeon HD 7480D Series	AMD Radeon HD 7400 Series (OEM)
AMD Radeon HD 6900 Series	AMD Radeon HD 6800 Series
AMD Radeon HD 6600 Series	AMD Radeon R9 270x/280x/290x Series
AMD Radeon R7 240/250/260x Series

2013年以后产品基本都支持 DisplayPort 1.2 MST
部分D系列桌面APU

AMD Mobility Product Family Compatibility
AMD Radeon? HD 7900M Series	AMD Radeon? HD 7800M Series
AMD Radeon? HD 7600M Series	AMD Radeon? HD 7600G Series
AMD Radeon? HD 7500M Series	AMD Radeon? HD 7500G Series
AMD Radeon? HD 7400M Series	AMD Radeon? HD 7400G Series
AMD Radeon? HD 6700M Series	AMD Radeon? HD 6600M Series
AMD Radeon? HD 6400M Series	AMD Radeon? HD 6900M Series

AMD’s DisplayPort 1.2 MST 方案不兼容可切换的双显卡笔记本

部分‘G’系列移动芯片 APU 方案

应用范例：

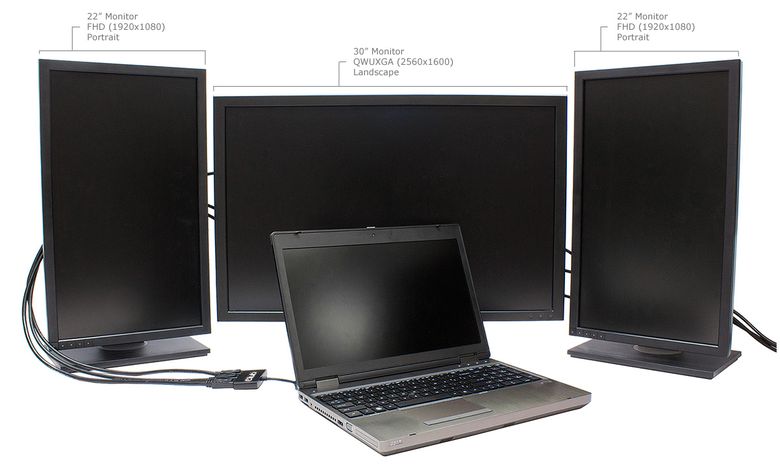

pcidv.com/笔记本外接多屏显示MST HUB三屏

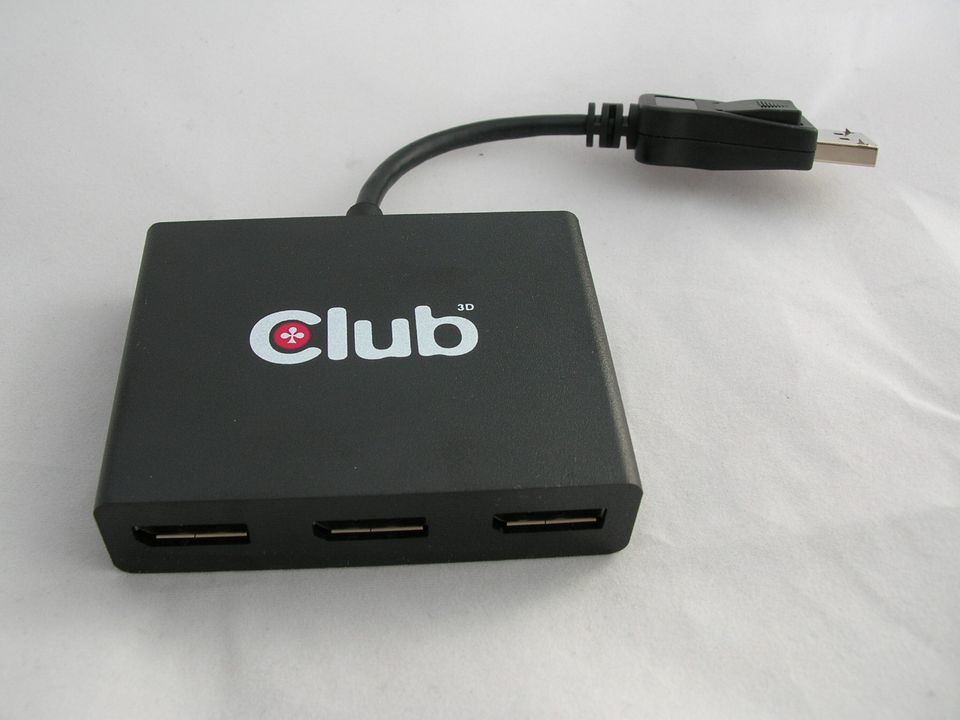

pcidv.com/MST HUB DP1.2分屏宝三屏拼接可旋转显示

另类拼接两横屏+1竖屏（可以显示器大小不同，分辨率不一样）：DP1.2 MST HUB (multi stream transport)显示效果

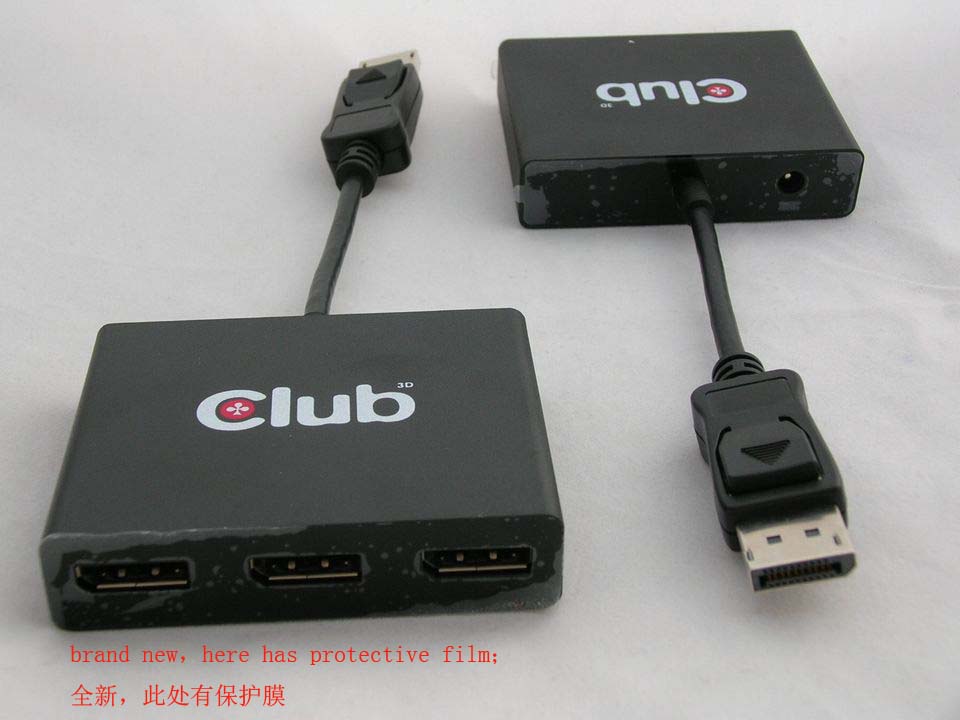

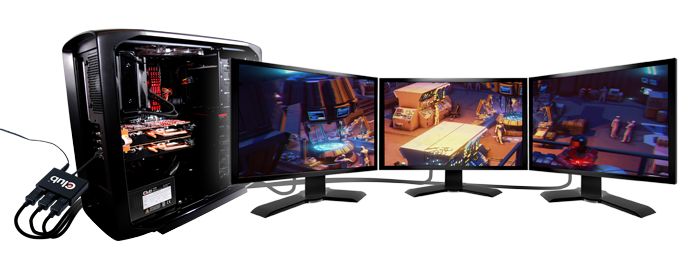

pcidv.com/DP1.2 MST HUB 3ports 显示效果

pcidv.com/DP1.2 MST HUB 3屏显示效果

pcidv.com/dp1.2 mst hub 显示效果

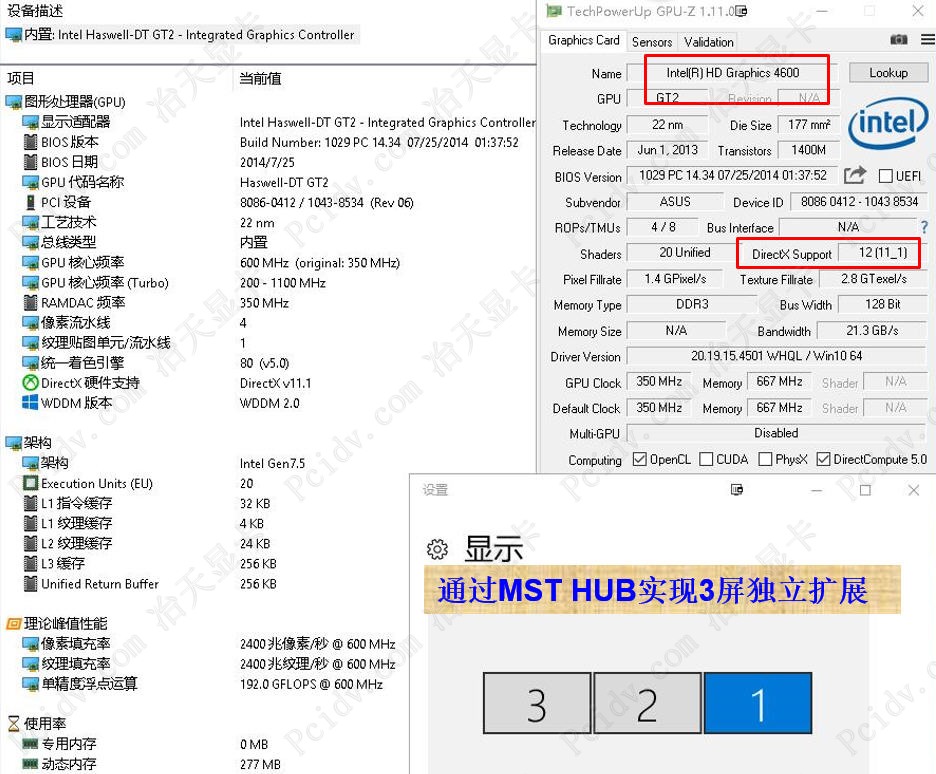

pcidv.com/集成intel显卡HD4600连接MST HUB实现3屏显示

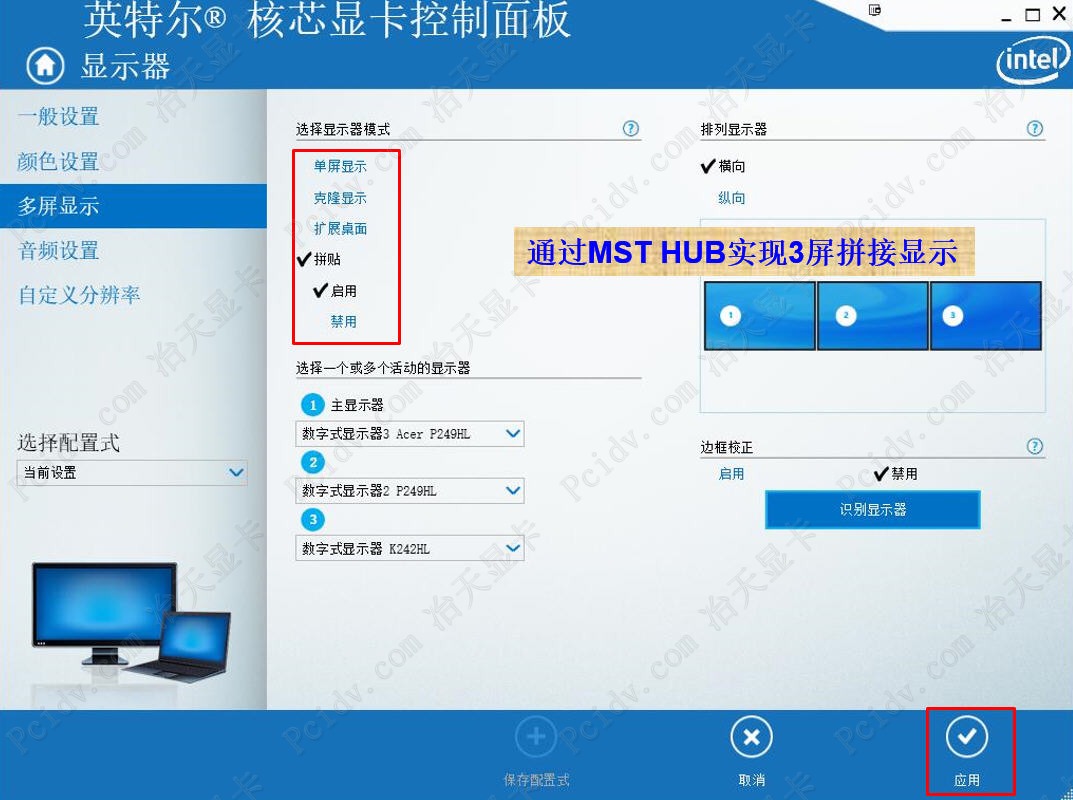

pcidv.com/内置Intel集成显卡连接MST HUB实现3屏拼接

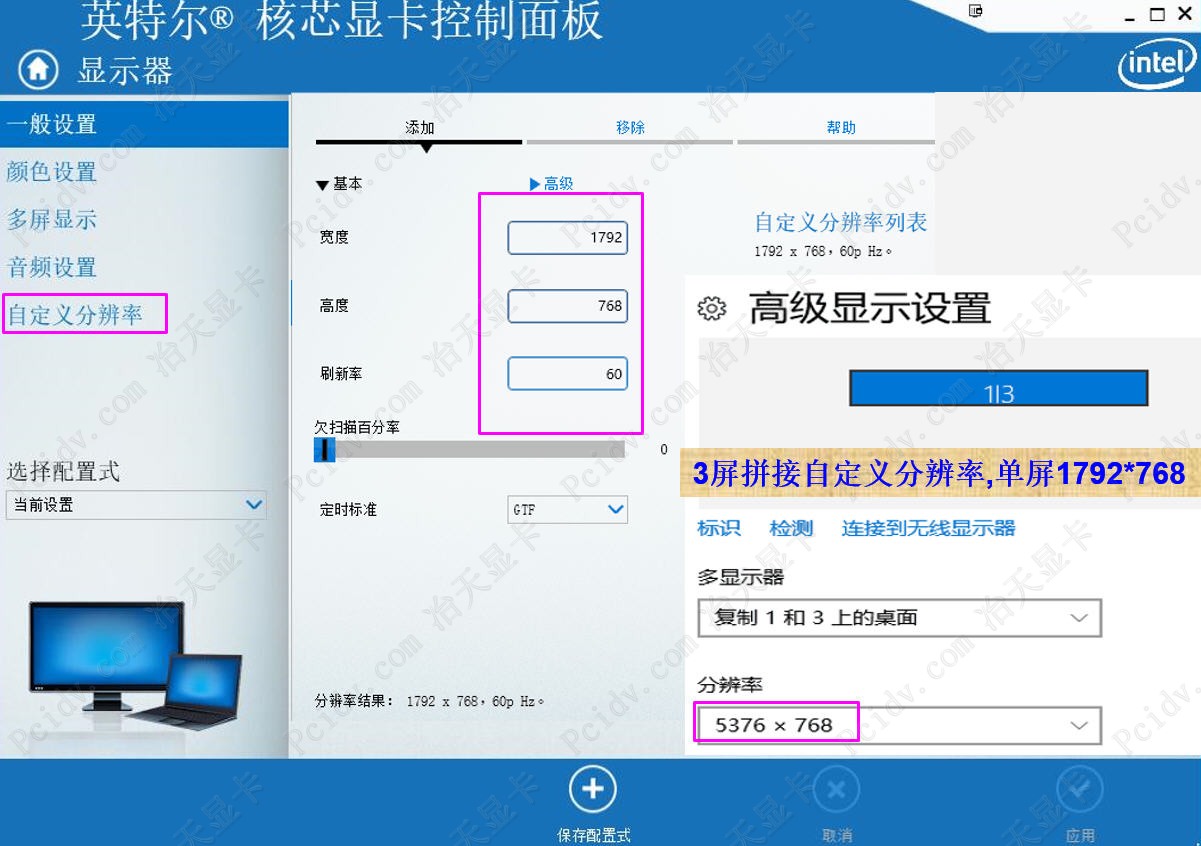

内置intel集成显卡自定义分辨率3屏输出

多屏时代，效率时代，财富时代，时不我待

AMD 宽域技术eyefinity三屏显示效果
