内置MST HUB Mini DP1.2一分四DP2HI140四屏2*2拼接4路独立分屏竖屏+横屏

产品单价：
产品尺寸(CM)：
BIOS：
Driver驱动链接：
datasheet规格：
procedure dwg：
浏览量：	15176

更多图片

简要描述

MINI DP1.2 HUB多流分屏器

详细描述

多屏时代，效率时代，财富时代，时不我待

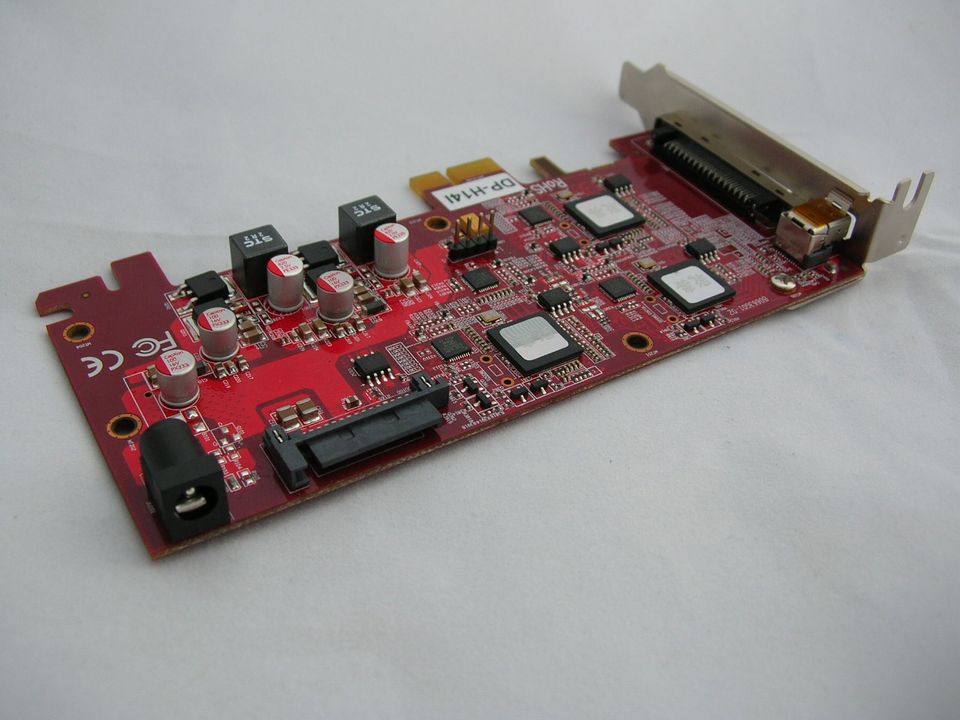

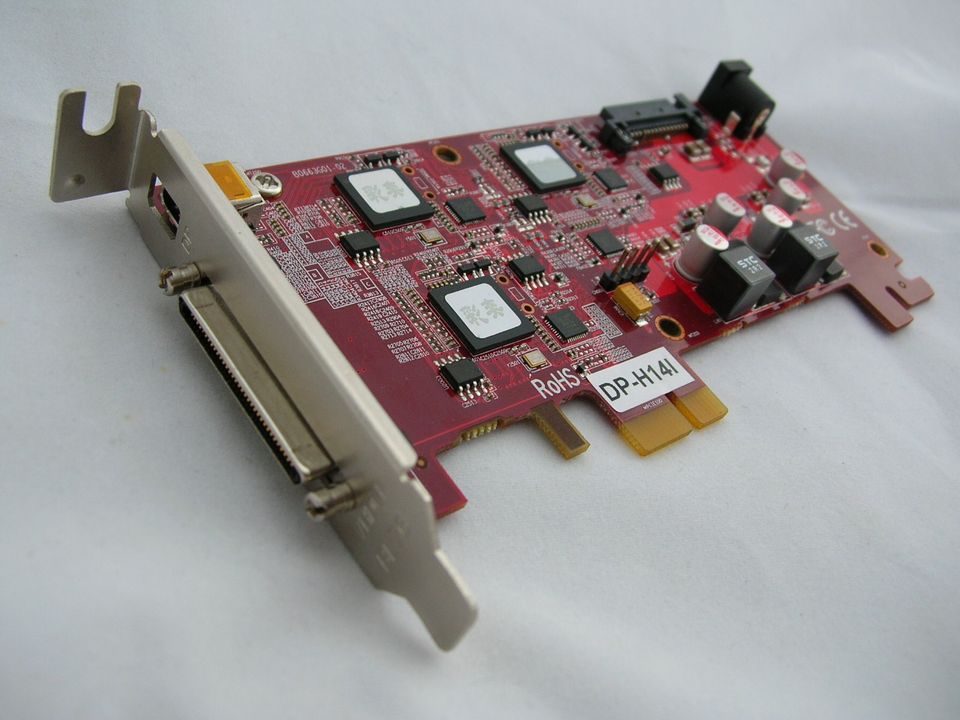

外置及内置MST hub DP splitter产品特性 Specification

· 遵循DP 1.2, HDMI1.4a, VESA DDM and EDID1.4规范

· 一路DP 1.2 输入， 4 路 HDMI 输出，单屏分辨率 1920 x 1080p

· 信号源最大支持 5.4 Gbps带宽 (HBR2模式)

· Multi Stream Transport多流传输支持 (MST) ; 4 x HDMI 四屏显示.

· AMD宽域技术支持到 3840 x 2160 (2x2 模式) 或 7680 x 1080 (4x1模式)

· 最佳搭配 Radeon HD6000/HD7000/AMD APUs 系列及最新的 Radeon R7 and R9 系列.

· 支持 DDMA（独立音频模式，每个HDMI独立音频输出）.

· HDCP 2.0 支持

· 支持 6/8/10/12 位色深和 RGB444格式输出
· 数字音频输出支持2声道立体声 I2S

· 机箱内置插卡式安装，节省电源适配器

· 小型工业化设计适应Mini PC或工业 IPC电脑

· AMD 带有DP1.2的APUs 系统支持镜像 / 扩展 / 拼接模式并四屏输出显示.

· 同样支持带DP1.2工作站图形卡.

· RoHS 环保产品

Model 型号	DP-H14I	CSV 5300	DP-HUB-3S	DP-H12	DP-H14
Description 描述	MDP1.2 to hdmi *4	DP1.2 to DP1.2 *3	DP1.1 to DP1.1	DP1.1 to HDMI 1.3	DP1.1 to HDMI 1.3
Connectors (Input) 输入接口	Mini dp female *1	DP1.2 female x 1	DP1.1 female x 1	DP1.1 female x 1	DP1.1 female x 1
Connectors (Output) 输出接口	Hdmi 1.3 female*4	DP1.2 female x 3	DP1.1 female x 3	HDMI Type-A female x 2	HDMI Type-A female x 4
Port Selection	4	3	3	2	4
Max Resolution 解析度	*4K2K**	*57601200**	3840 x 1024	3840 x 1200	4092 x 768
Power Adapter 电源	5V	5V ±10%	5V 2A	5V 1A	5V 2A
Housing 母座	Metal	Metal	Metal	Metal	Metal
Transmission Distance 传输距离	3M	3m for full bandwidth	3m for full bandwidth	3m for full bandwidth	3m for full bandwidth
Operating Temperature 操作温度	0~40℃	0~40℃	0~40℃	0~40℃	0~40℃
Storage Temperature 存储温度	-20~60℃	-20~60℃	-20~60℃	-20~60℃	-20~60℃
Humidity 湿度	0~90% RH Non-Condensing	0~90% RH Non-Condensing	0~90% RH Non-Condensing	0~90% RH Non-Condensing	0~90% RH Non-Condensing
Dimension(mm) 尺寸	内置2U	78.260.518.6	145 x 65.2 x 25	77 x 64 x 25	145 x 65.2 x 25

DP 1.2支持2倍带宽于DP1.1a（HBR模式），高速率2 （HBR2模式）提供带宽5.4Gbps/每条链，或总计到21.6Gpbs 在全4条链的配置下，这将符合更多高带宽要求的应用

pcidv.com/mst hub dp to hdmi splitter 带宽

在有效的带宽范围内，HBR及HBR2 两种模式支持的最大显示器数量

HBR (Radeon HD 5000 series)
HBR2 (Radeon HD 6000 and 7000 series)

驱动程序兼容AMD Catalyst 13.9 或更高版本支持

以下产品均支持 DisplayPort 1.2 MST hub:

AMD Desktop Product Family Compatibility
AMD Radeon™ HD 7900 Series	AMD Radeon HD 7800 Series
AMD Radeon HD 7700 Series	AMD Radeon HD 7660D Series
AMD Radeon HD 7600 Series (OEM)	AMD Radeon HD 7560D Series
AMD Radeon HD 7500 Series (OEM)	AMD Radeon HD 7540D Series
AMD Radeon HD 7480D Series	AMD Radeon HD 7400 Series (OEM)
AMD Radeon HD 6900 Series	AMD Radeon HD 6800 Series
AMD Radeon HD 6600 Series	AMD Radeon R9 270x/280x/290x Series
AMD Radeon R7 240/250/260x Series

2013年以后产品基本都支持 DisplayPort 1.2 MST
部分D系列桌面APU

AMD Mobility Product Family Compatibility
AMD Radeon™ HD 7900M Series	AMD Radeon™ HD 7800M Series
AMD Radeon™ HD 7600M Series	AMD Radeon™ HD 7600G Series
AMD Radeon™ HD 7500M Series	AMD Radeon™ HD 7500G Series
AMD Radeon™ HD 7400M Series	AMD Radeon™ HD 7400G Series
AMD Radeon™ HD 6700M Series	AMD Radeon™ HD 6600M Series
AMD Radeon™ HD 6400M Series	AMD Radeon™ HD 6900M Series

AMD’s DisplayPort 1.2 MST 方案不兼容可切换的双显卡笔记本

部分‘G’系列移动芯片 APU 方案

产品应用市场及作用Product Functionality

适用范围Heritage

通过USB接口将电脑桌面信息转到另一个显示设备（DisplayPort输入）同屏显示，或者将将另一个显示器作为这台主机的显示拓展，再两个屏幕同时显示不同的应用软件，比如，一个显示器浏览网站，另一个显示器做Excel表格，两项任务可同时进行（全屏），互不耽搁互不影响。

应用实例

另类拼接两横屏+1竖屏（可以显示器大小不同，分辨率不一样）：DP1.2 MST HUB (multi stream transport)显示效果

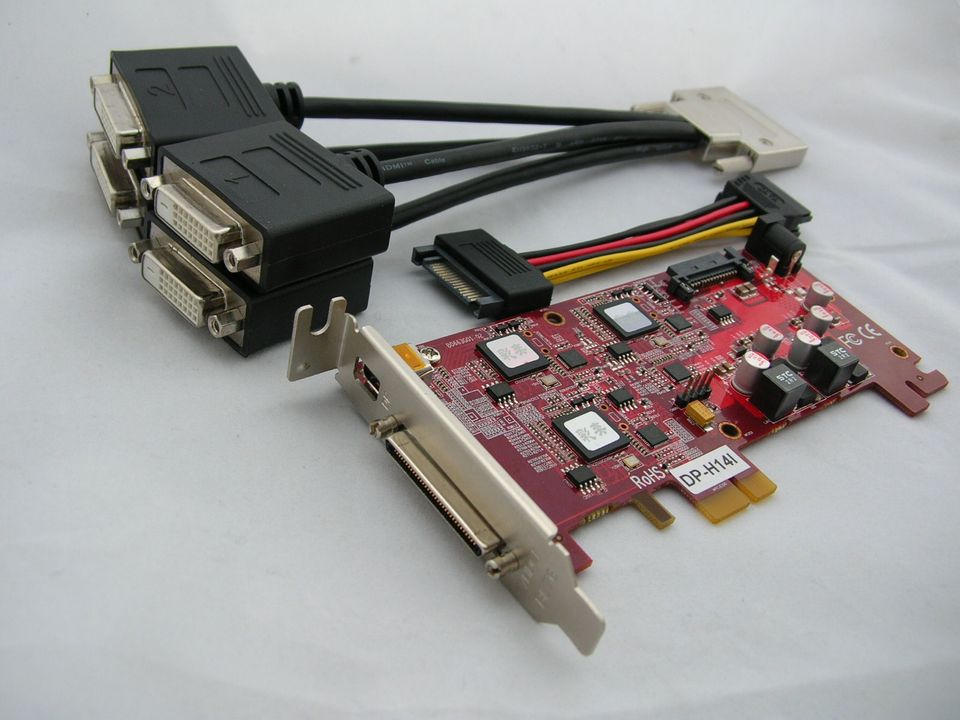

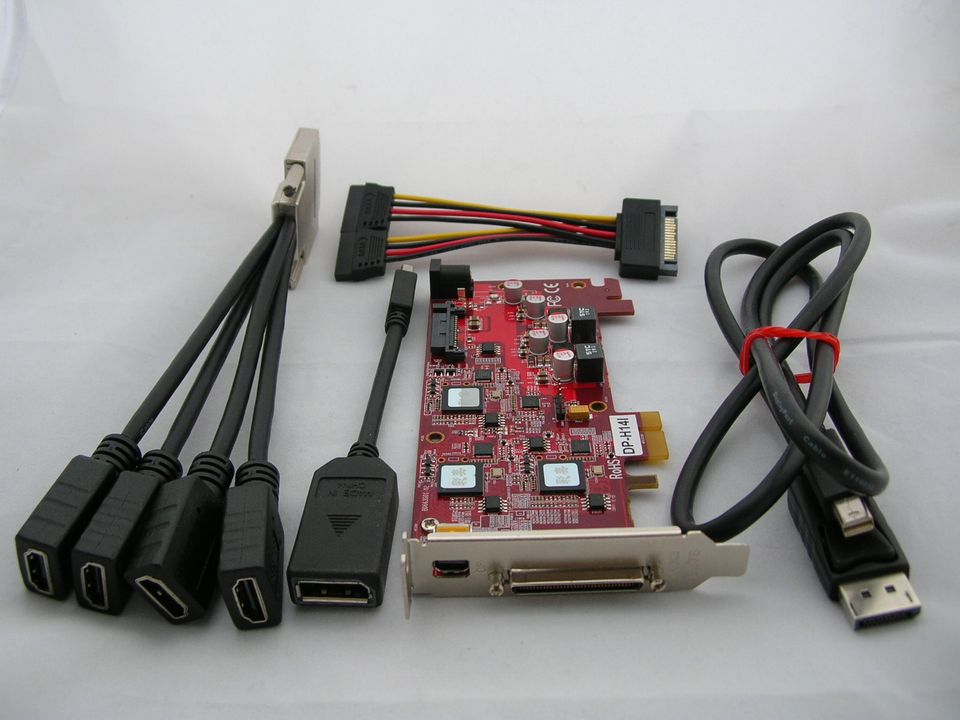

pcidv.com/内置MST HUB mini dp1.2转4HDMI多屏显示卡

pcidv.com/DP1.2 MST HUB 3ports 显示效果

pcidv.com/DP1.2 MST HUB 3屏显示效果

4台液晶屏旋转90度拼接，整合大画面分屏显示：多窗口程序（网页+股票+word+视频播放+PDF+flash等）

pcidv.com/显示器旋转90度拼接液晶电视墙，分屏显示不同画面

4台LCD分别旋转90度,竖屏四屏拼接,竖着拼接成一个大屏幕,每屏显示大屏幕的四分之一内容,单屏768*1024高清越狱视频全屏效果,画面比例为12:4或36:16;分辨率
