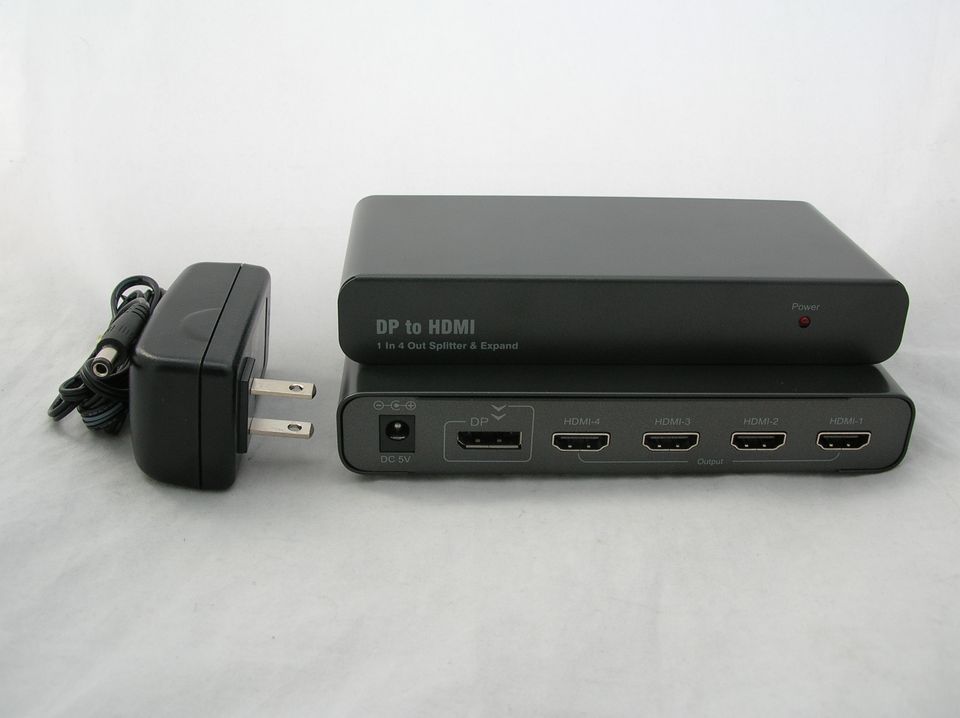

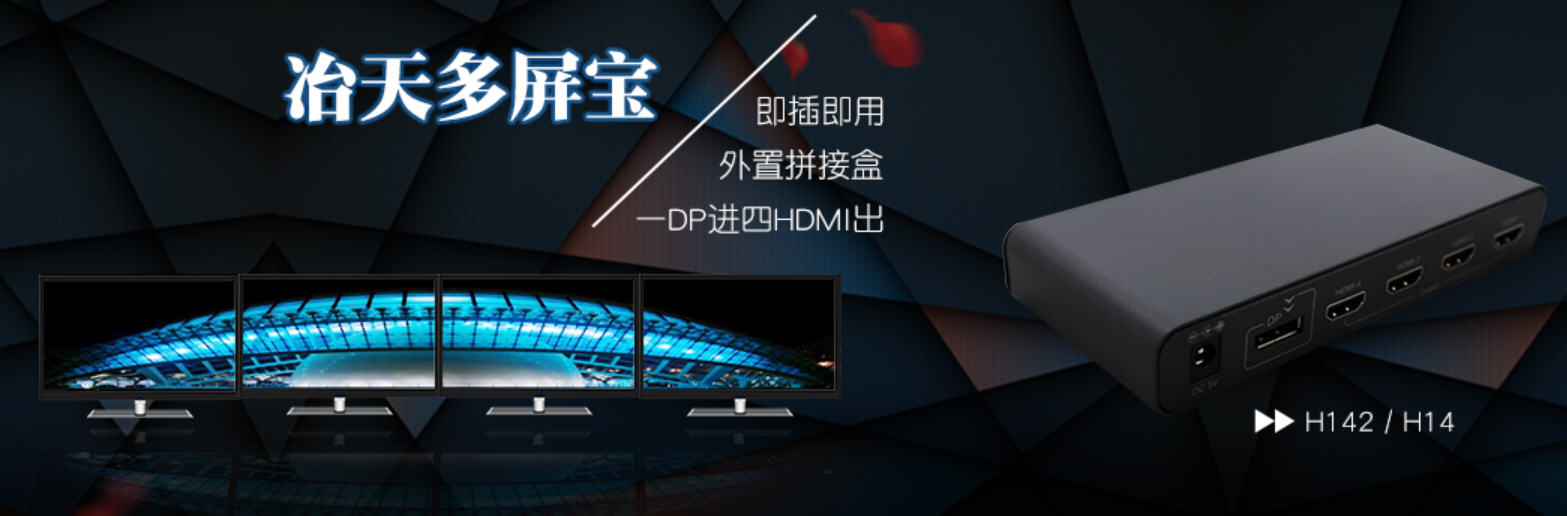

冶天多屏4屏宝DP-H142四屏拼接3D环幕仪，MST+SST模式支持Intel，NV，AMD带DP1.2输出显卡
视野更宽，效率更高，看的更清，不止于4K

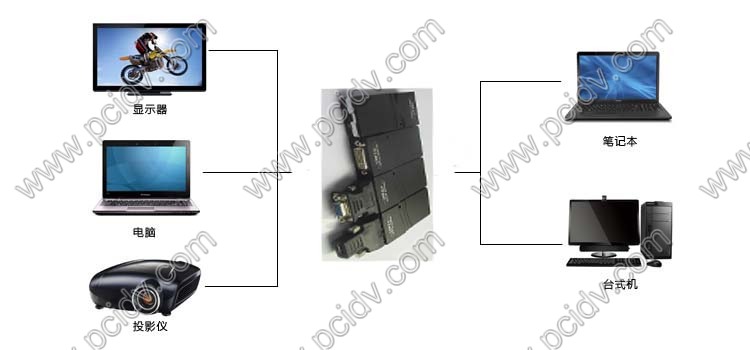

冶天DP-h142，可以外接多显示器适配器为笔记本或是台式机的DP端口，每个DP输出添加最多4台DVI或HDMI显示器，双DP可以达到8台，它连接到系统的视频输出，使用系统现有的GPU在所有显示器上提供高质量无压缩的图形和视频。 它是需要更多桌面显示空间以最大限度提高工作效率的专业人士的理想选择。组建的多屏显示系统，可以让专业A/V人士和希望有逼真的临场体验的游戏玩家可以在每台显示器上运行不同的应用程序， 或是在多台显示器上观看同一应用程序。

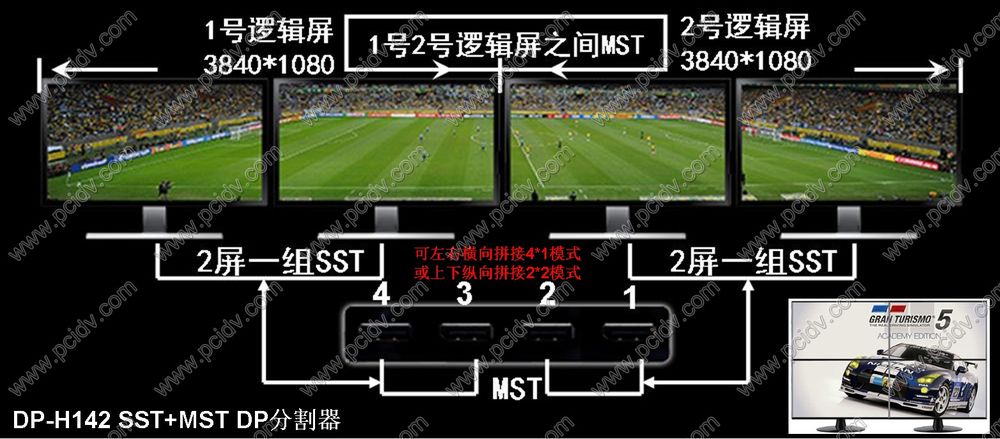

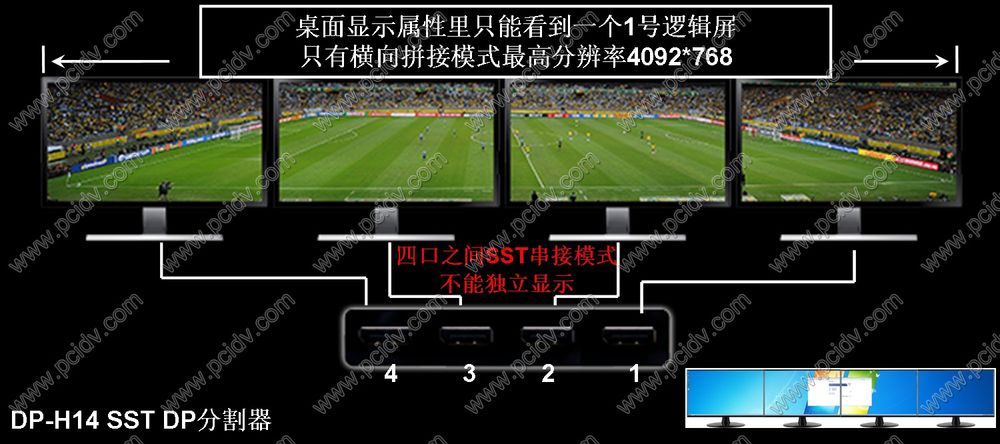

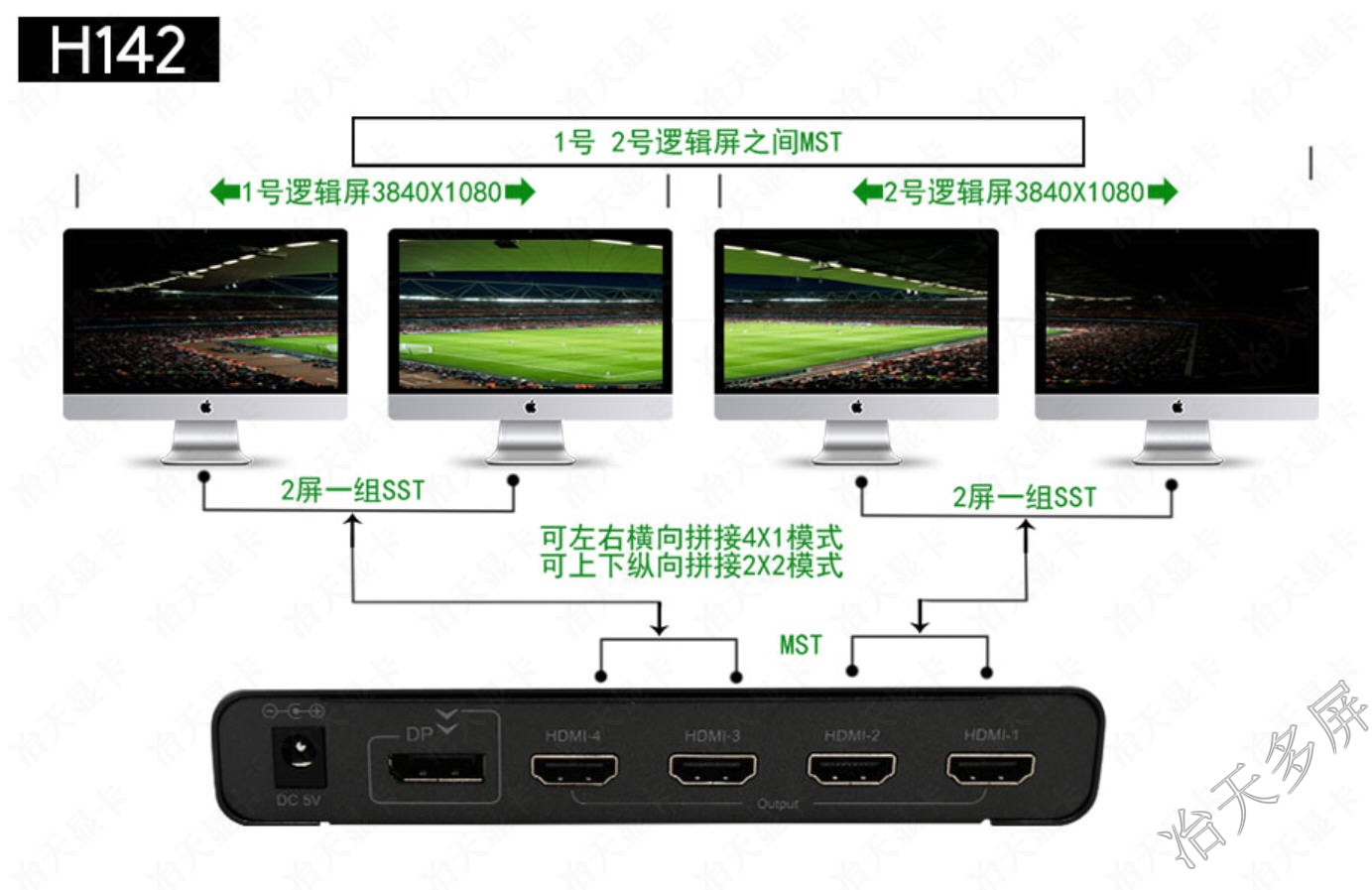

何为MST+SST双模式？DP-H142 与DP-H14功能对比

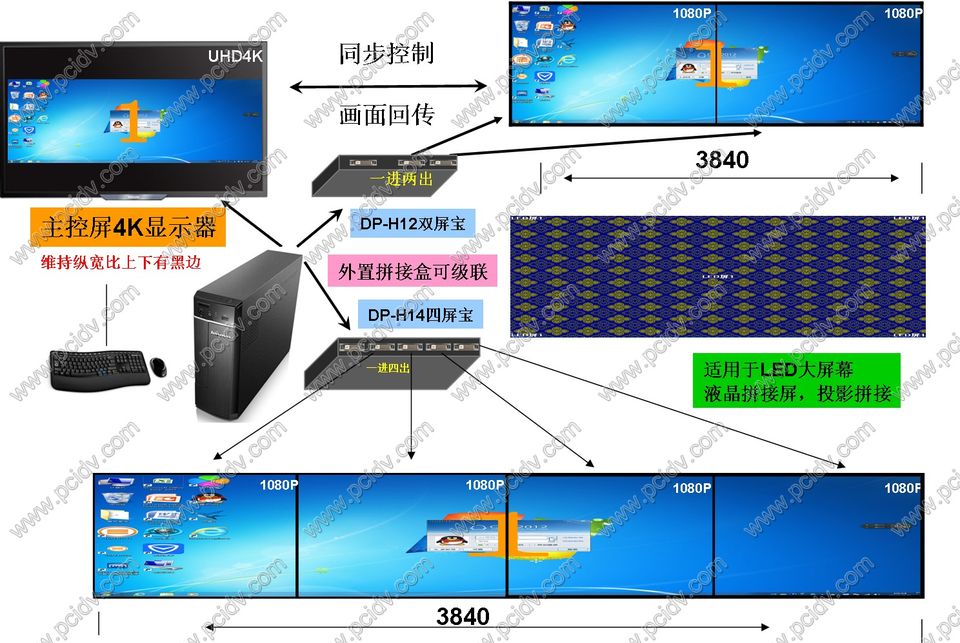

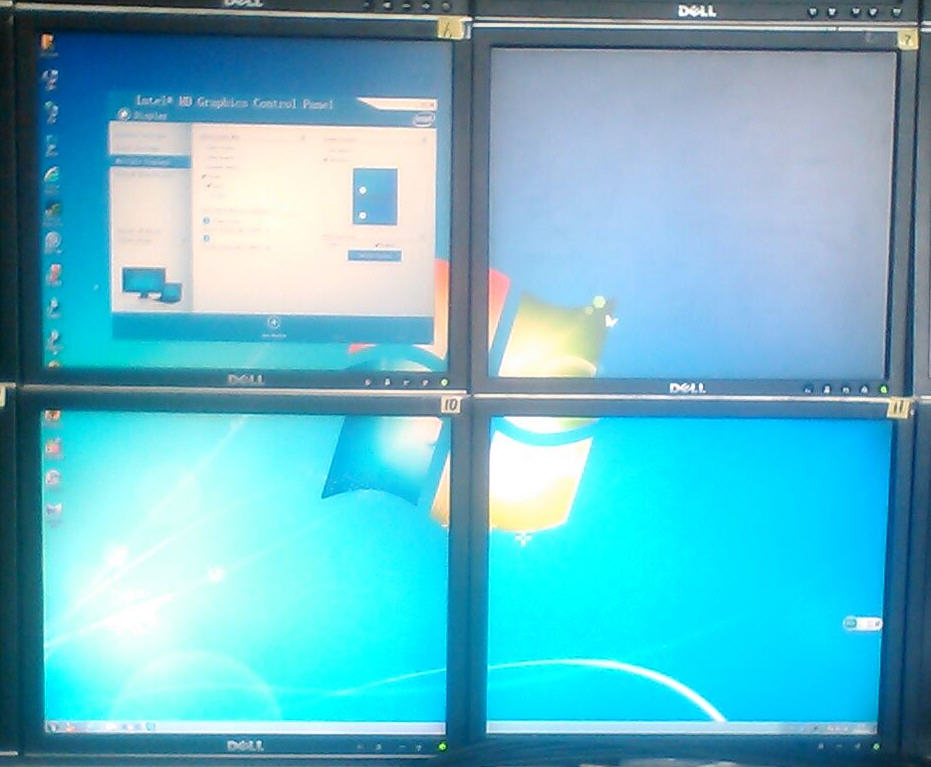

同时支持Quadro，AMD与Intel显卡多屏拼接，内置intel显卡多屏显示模式

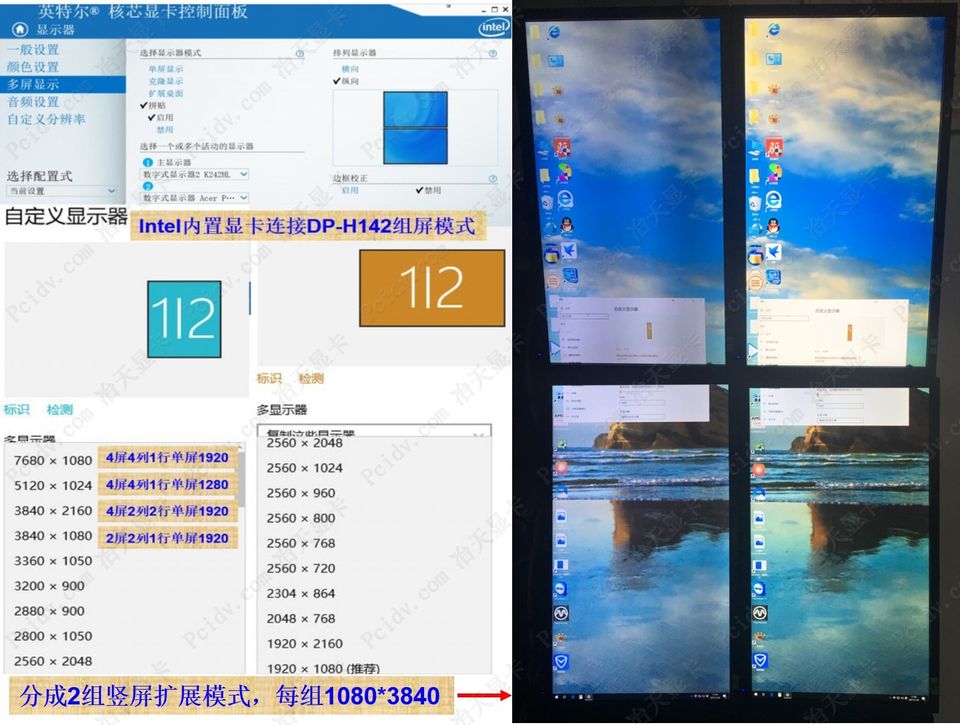

Intel内置显卡多屏显示组屏模式分辨率列表

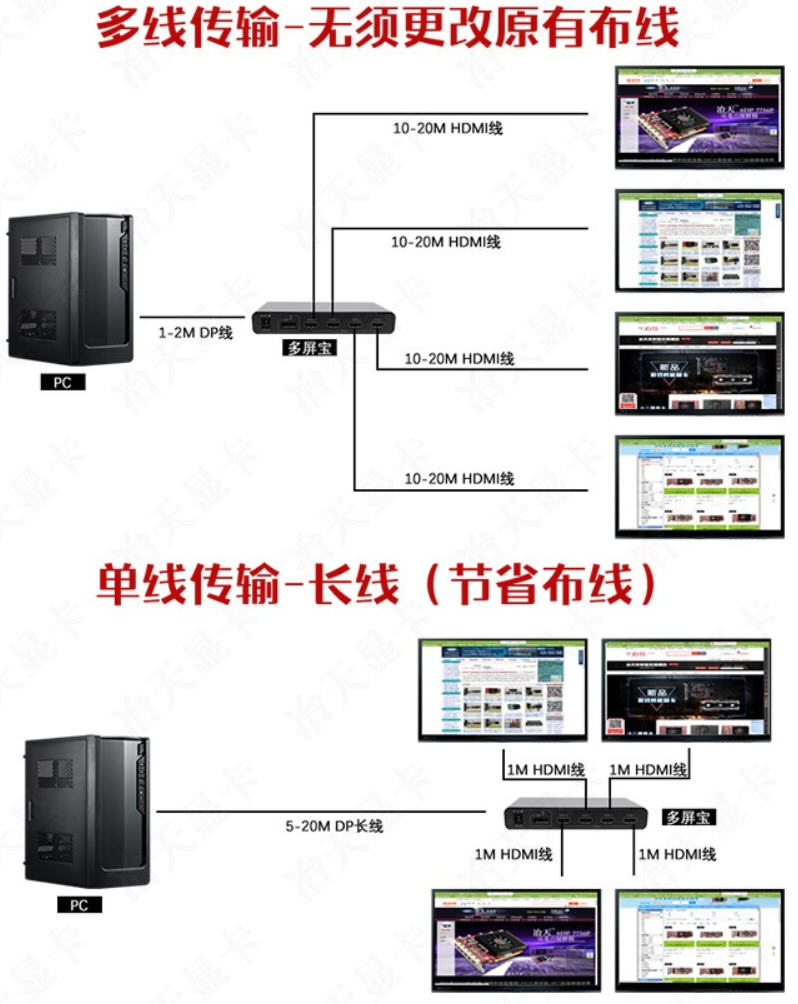

可使用单根DP长线远端连接四屏宝，再接多路HDMI短线到显示屏，节省布线成本
多屏时代，效率时代，财富时代，时不我待

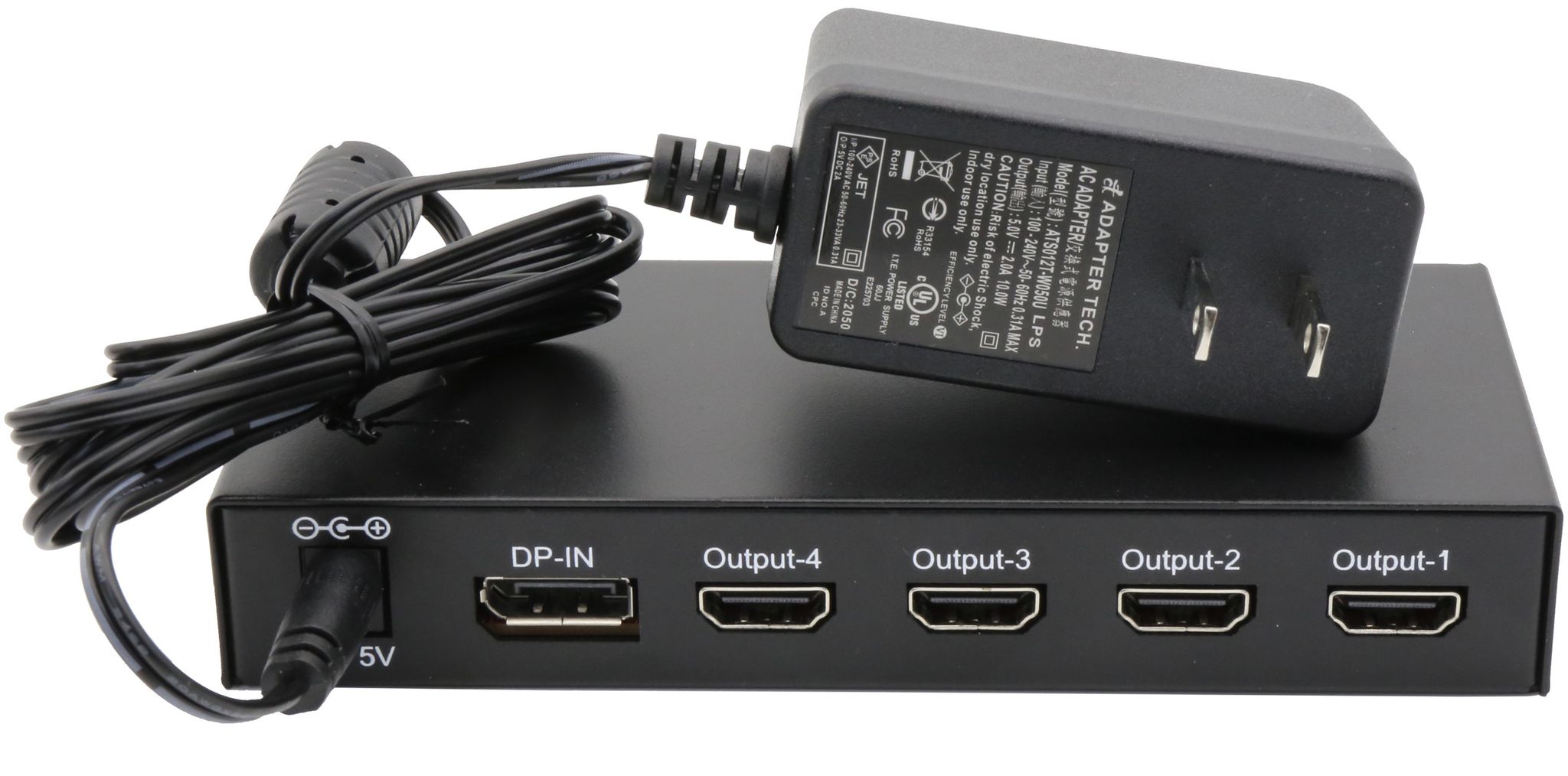

外置及内置MST hub DP splitter产品特性 Specification
· 遵循DP 1.2, HDMI1.4a, VESA DDM and EDID1.4规范

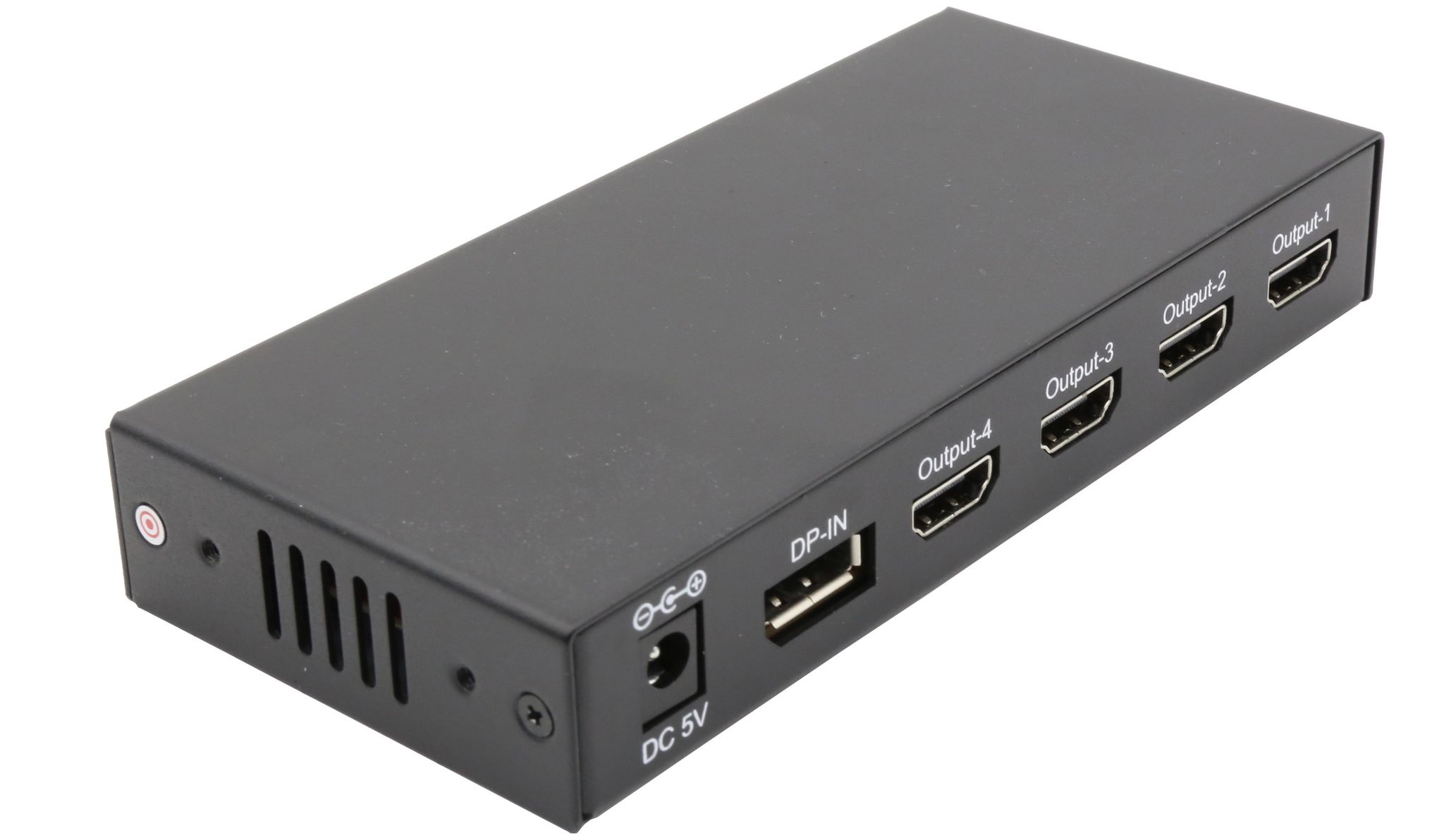

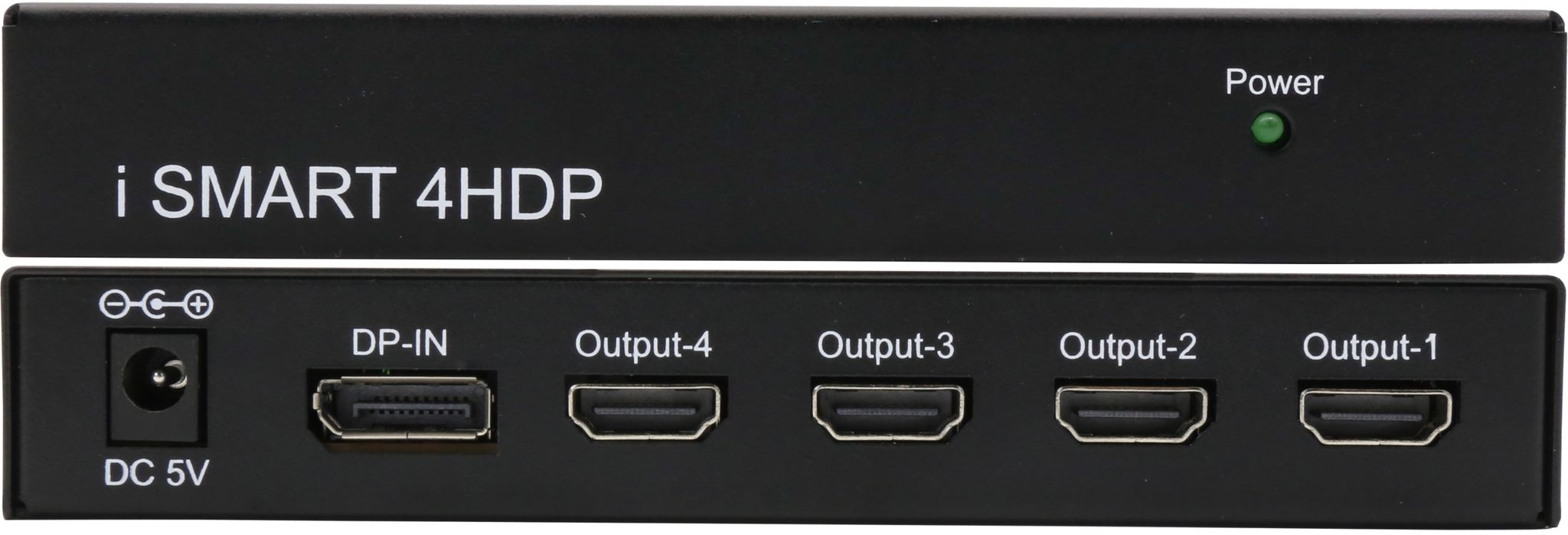

· 一路DP 1.2 输入 ， 4 路 HDMI 输出，单屏分辨率 1920 x 1080p
· 信号源最大支持 5.4 Gbps带宽 (HBR2模式)

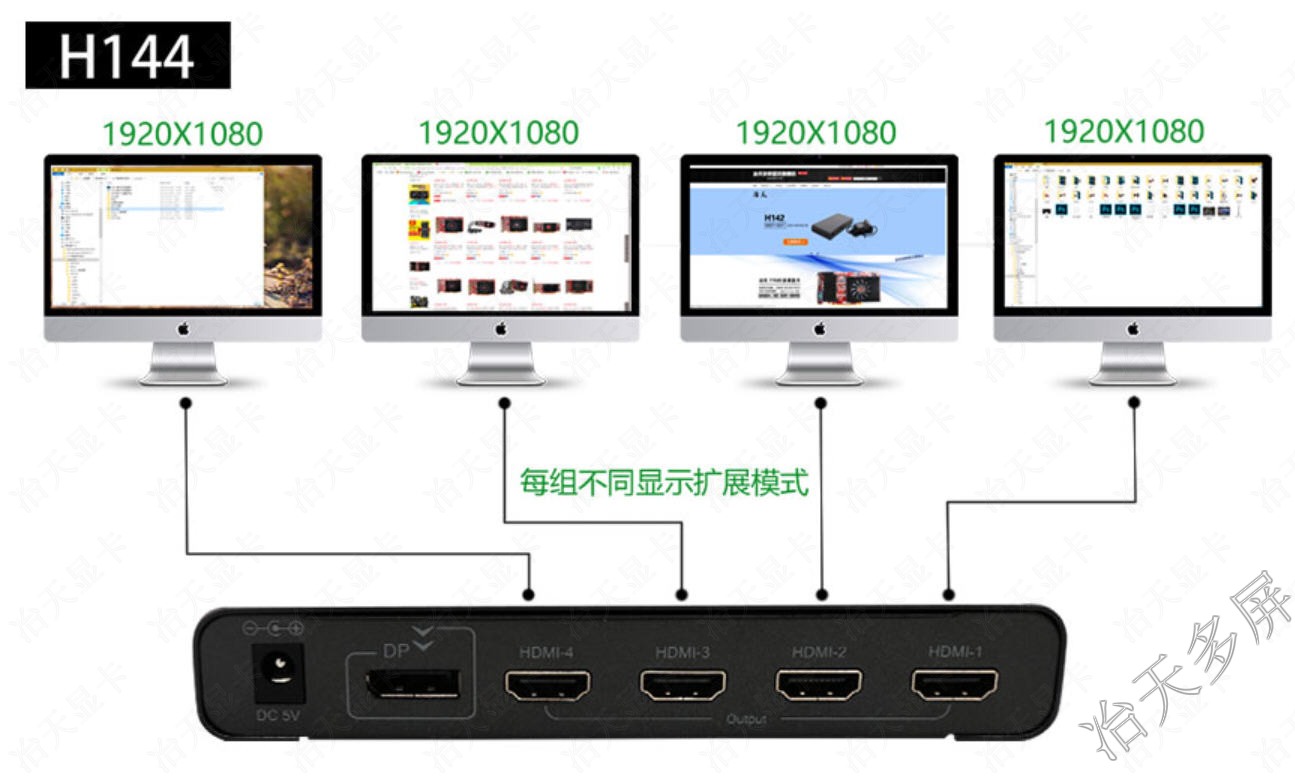

· Multi Stream Transport多流传输支持 (MST) ; 4 x HDMI 四屏显示.
· AMD宽域技术支持到 3840 x 2160 (2x2 模式) 或 7680 x 1080 (4x1模式)
· 最佳搭配 Radeon HD6000/HD7000/AMD APUs 系列及 最新的 Radeon R7 and R9 系列.
· 支持 DDMA（独立音频模式，每个HDMI独立音频输出）.
· HDCP 2.0 支持
· 支持 6/8/10/12 位色深和 RGB444格式输出
· 数字音频输出支持2声道立体声 I2S
· 机箱内置插卡式安装，节省电源适配器
· 小型工业化设计适应Mini PC或工业 IPC电脑
· AMD 带有DP1.2的APUs 系统支持 镜像 / 扩展 / 拼接模式 并四屏输出显示.
· 同样支持带DP1.2工作站图形卡.
· RoHS 环保产品
|
Model 型号 |
DP-H142 |
DP-H14 |
DP-H122 |
DP-H12 |
CSV 5400 |
|
Description 描述 |
DP1.2 to hdmi *4 |
DP1.1 to hdmi *4 |
DP1.2 to hdmi*2 |
DP1.1 to hdmi*2 |
DP1.2 to DP 1.2*3 |
|
Connectors (Input)
输入接口 |
dp1.2 female *1 |
DP1.1 female x 1 |
DP1.2 female x 1 |
DP1.1 female x 1 |
DP1.2 female x 1 |
|
Connectors (Output)
输出接口 |
Hdmi female *4 |
hdmi female * 4 |
hdmi female x 2 |
HDMI female x 2 |
DP1.2 x 4 |
|
Port Selection |
4 |
4 |
2 |
2 |
4 |
| Combine Mode拼接模式 |
MST + SST 2个虚拟屏 |
SST 横向1个虚拟屏 |
MST+SST 2个虚拟屏 |
SST 横向1个虚拟屏 |
MST 四个虚拟屏 |
|
Max Resolution 解析度 |
3840*2160/7680*1080 |
4092*768 |
3840*1080/1920*2160 |
3840*1080 |
|
| VGA support支持显卡 |
NV+AMD+Intel |
NV+AMD+Intel |
NV+AMD+Intel |
NV+AMD+Intel |
AMD+NV+INTEL |
|
Power Adapter 电源 |
5V 2A |
5V 2A |
5V 1A |
5V 1A |
5V 2A |
|
Housing 母座 |
Metal |
Metal |
Metal |
Metal |
Metal |
|
Transmission Distance
传输距离 |
3M |
3M @ full bandwidth |
3M @full bandwidth |
3M @ full bandwidth |
3m @ full bandwidth |
|
Operating Temperature
操作温度 |
0~40℃ |
0~40℃ |
0~40℃ |
0~40℃ |
0~40℃
|
|
Storage Temperature
存储温度 |
-20~60℃ |
-20~60℃ |
-20~60℃ |
-20~60℃ |
-20~60℃ |
|
Humidity 湿度 |
0~90% RH
Non-Condensing |
0~90% RH
Non-Condensing |
0~90% RH
Non-Condensing |
0~90% RH
Non-Condensing |
0~90% RH
Non-Condensing |
|
Dimension(mm) 尺寸 |
|
|
|
77 x 64 x 25 |
78.2*60.5*18.6 |

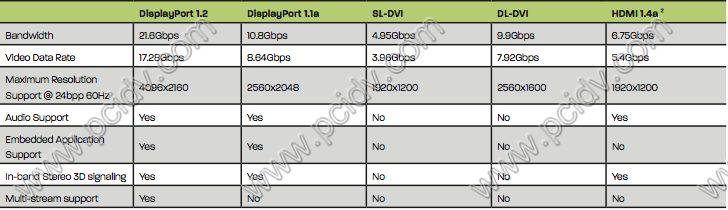

DP 1.2支持2倍带宽于DP1.1a（HBR模式），高速率2 （HBR2模式）提供带宽5.4Gbps/每条链，或总计到21.6Gpbs 在全4条链的配置下，这将符合更多高带宽要求的应用

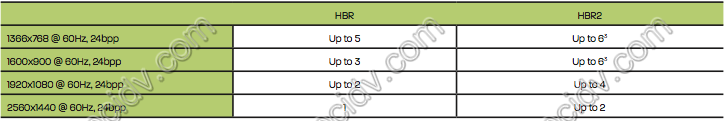

在有效的带宽范围内，HBR及HBR2 两种模式支持的最大显示器数量
HBR (Radeon HD 5000 series)
HBR2 (Radeon HD 6000 and 7000 series)
驱动程序兼容AMD Catalyst 13.9 或更高版本支持
以下产品均支持 DisplayPort 1.2 MST hub:
|
AMD Desktop Product Family Compatibility |
|
AMD Radeon? HD 7900 Series |
AMD Radeon HD 7800 Series |
|
AMD Radeon HD 7700 Series |
AMD Radeon HD 7660D Series |
|
AMD Radeon HD 7600 Series (OEM) |
AMD Radeon HD 7560D Series |
|
AMD Radeon HD 7500 Series (OEM) |
AMD Radeon HD 7540D Series |
|
AMD Radeon HD 7480D Series |
AMD Radeon HD 7400 Series (OEM) |
|
AMD Radeon HD 6900 Series |
AMD Radeon HD 6800 Series |
|
AMD Radeon HD 6600 Series |
AMD Radeon R9 270x/280x/290x Series |
|
AMD Radeon R7 240/250/260x Series |
|
- 2013年以后产品基本都支持 DisplayPort 1.2 MST
- 部分D系列桌面APU
|
AMD Mobility Product Family Compatibility |
|
AMD Radeon? HD 7900M Series |
AMD Radeon? HD 7800M Series |
|
AMD Radeon? HD 7600M Series |
AMD Radeon? HD 7600G Series |
|
AMD Radeon? HD 7500M Series |
AMD Radeon? HD 7500G Series |
|
AMD Radeon? HD 7400M Series |
AMD Radeon? HD 7400G Series |
|
AMD Radeon? HD 6700M Series |
AMD Radeon? HD 6600M Series |
|
AMD Radeon? HD 6400M Series |
AMD Radeon? HD 6900M Series |
AMD’s DisplayPort 1.2 MST 方案不兼容可切换的双显卡笔记本
部分‘G’系列移动芯片 APU 方案

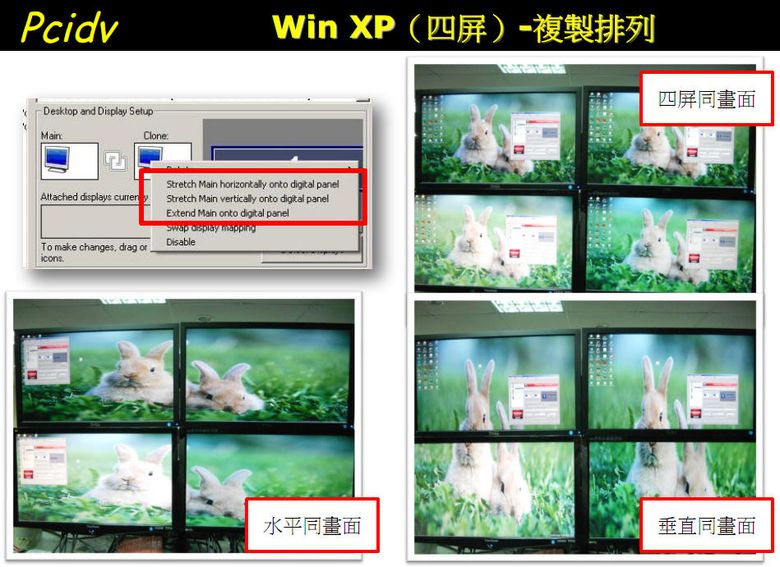

产品应用市场及作用Product Functionality

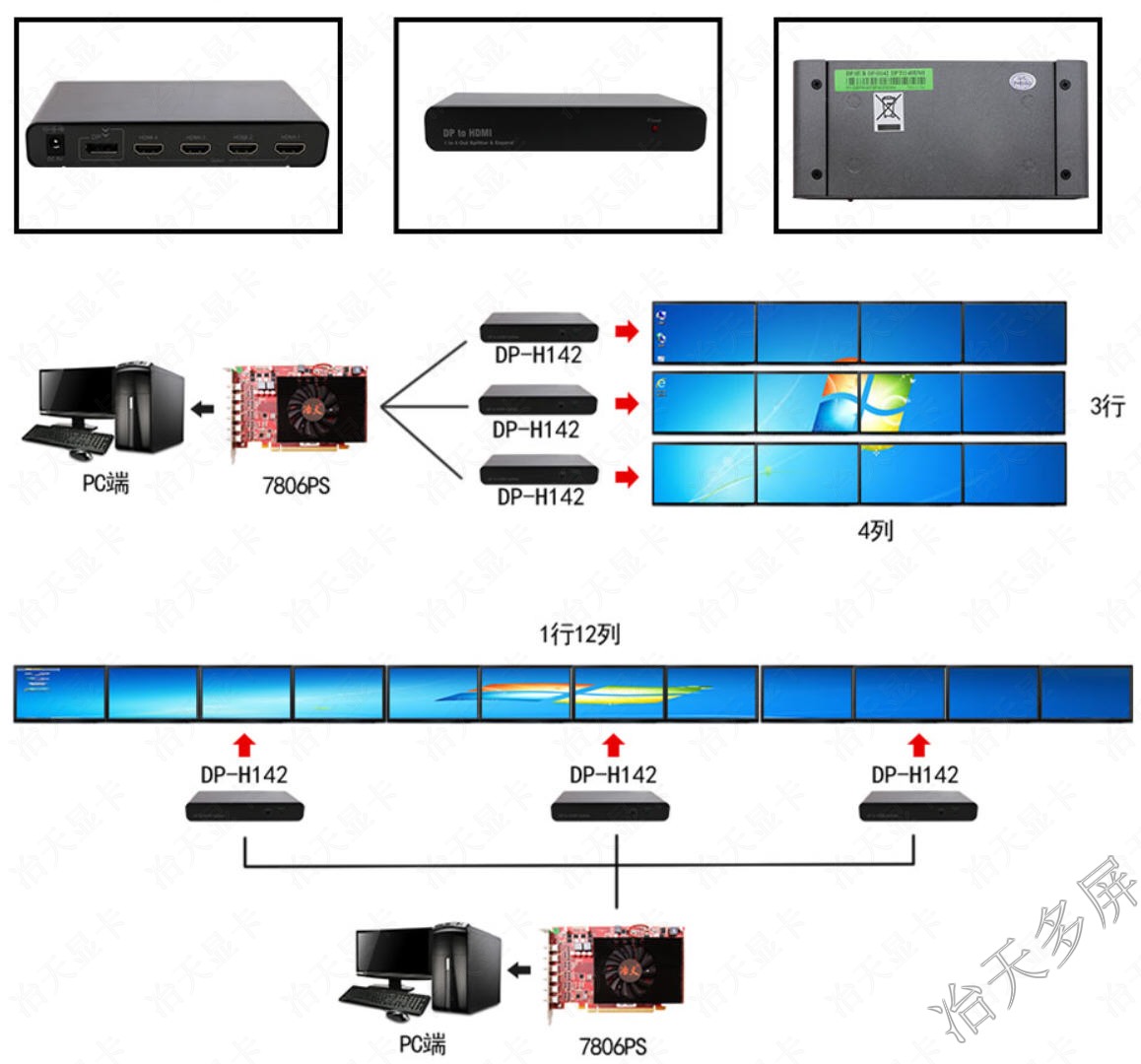

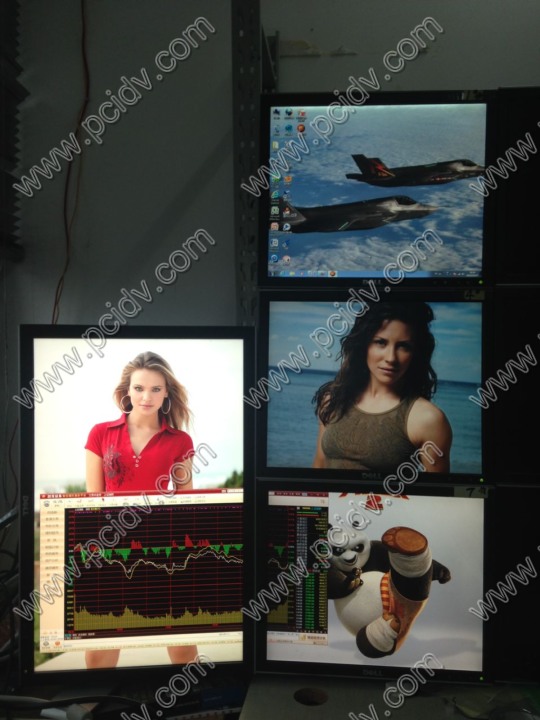

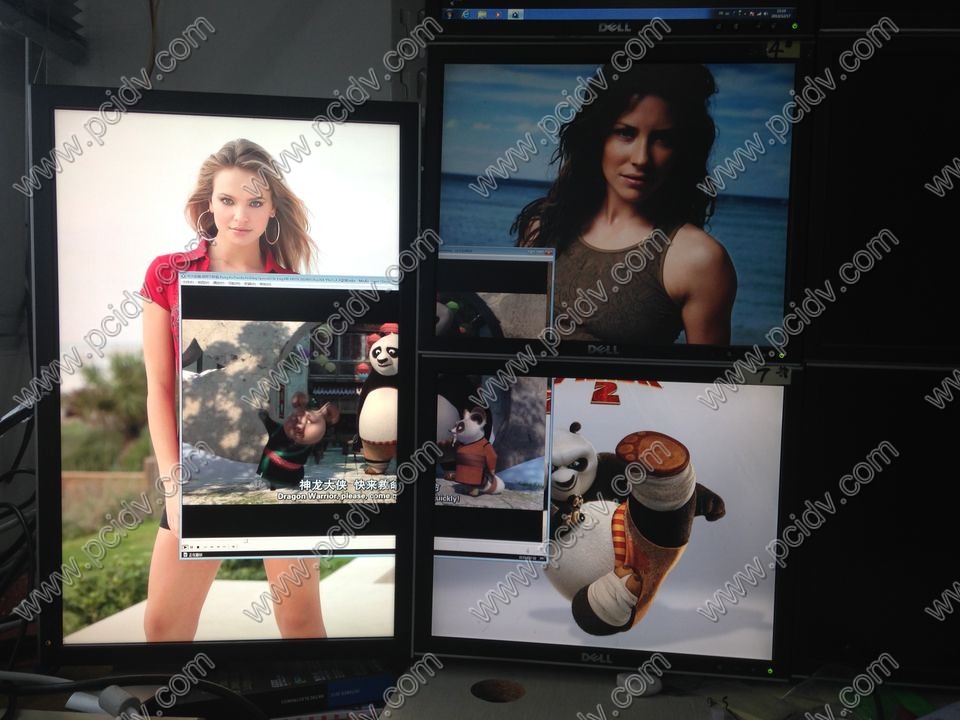

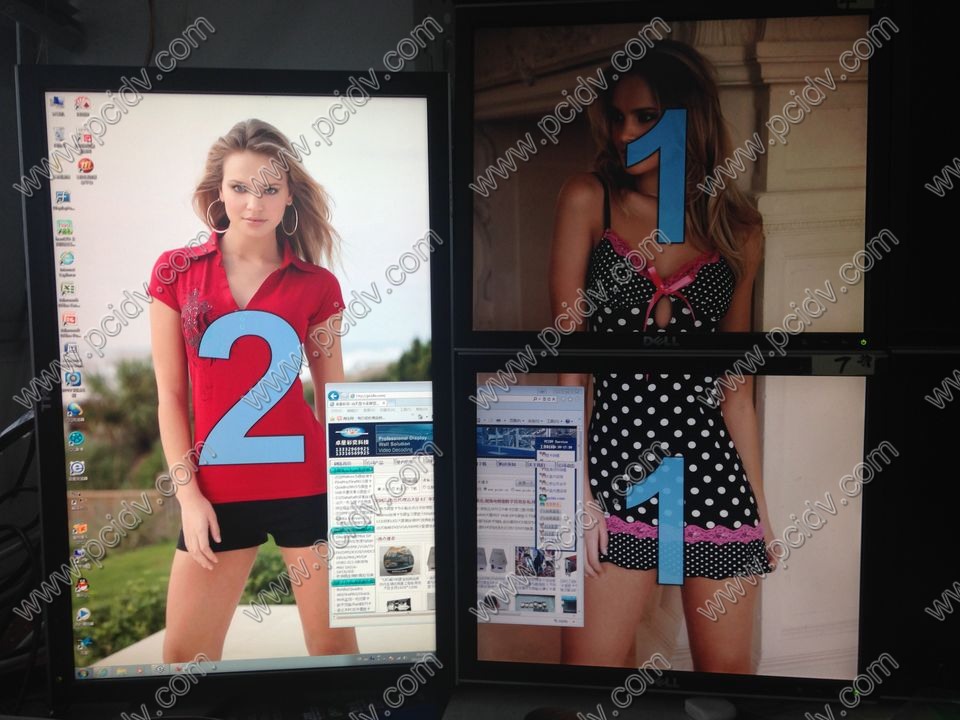

另类拼接两横屏+1竖屏（可以显示器大小不同，分辨率不一样）：DP1.2 MST HUB (multi stream transport)显示效果
4台液晶屏旋转90度拼接，整合大画面分屏显示：多窗口程序（网页+股票+word+视频播放+PDF+flash等）
4台LCD分别旋转90度,竖屏四屏拼接,竖着拼接成一个大屏幕,每屏显示大屏幕的四分之一内容,单屏768*1024高清越狱视频全屏效果,画面比例为12:4或36:16;分辨率
|
